1.10. Температура нагрева обмотки статора.
Наружный диаметр корпуса двигателя:
,
где толщина корпуса двигателя м.
Длина корпуса двигателя:
Наружная поверхность корпуса двигателя, включая и два подшипниковых щита:
Средняя температура перегрева обмотки статора:
,
где
Средняя температура нагрева обмотки статора:
Максимальная температура нагрева:
1.11. Размеры рассчитанного электродвигателя.
Размеры рассчитанного асинхронного электродвигателя приведены в таблице 1.11.1.
Поперечное сечение статора и ротора рассчитанного асинхронного двигателя показаны на рис 1.11.1
Таблица 1.11.1 Размеры рассчитанного асинхронного электродвигателя в м
Размеры поперечного сечения статора рассчитанного асинхронного двигателя |
||
Ширина зубца статора |
b31 |
2,3•10-3 |
Высота сердечника статора |
hc |
5•10-3 |
Толщина пазовой изоляции |
δu |
0,5•10-3 |
Наружный диаметр пакета статора |
Dн |
103,2•10-3 |
– |
h3 |
10-3 |
– |
h4 |
0,5•10-3 |
Высота клина |
hкл |
10-3 |
Диаметр расточки |
Da |
62•10-3 |
Диаметр ротора |
Dp |
61,6•10-3 |
Ширина клина |
bкл |
5•10-3 |
Открытие или прорезь паза статора |
aп1 |
1,02•10-3 |
Размеры поперечного сечения ротора рассчитанного асинхронного двигателя |
||
– |
h2' |
10-3 |
Диаметр стержня ротора |
dст |
4,8•10-3 |
Диаметр вала |
dвл |
13,6•10-3 |
Открытие или прорезь паза ротора |
aп2 |
0,75•10-3 |
Высота кольца |
bк |
7,2•10-3 |
Ширина кольца |
ак |
6,4•10-3 |
Числа пазов статора и ротора |
||
Число пазов статора |
z1 |
24 |
Число пазов ротора |
z2 |
32 |

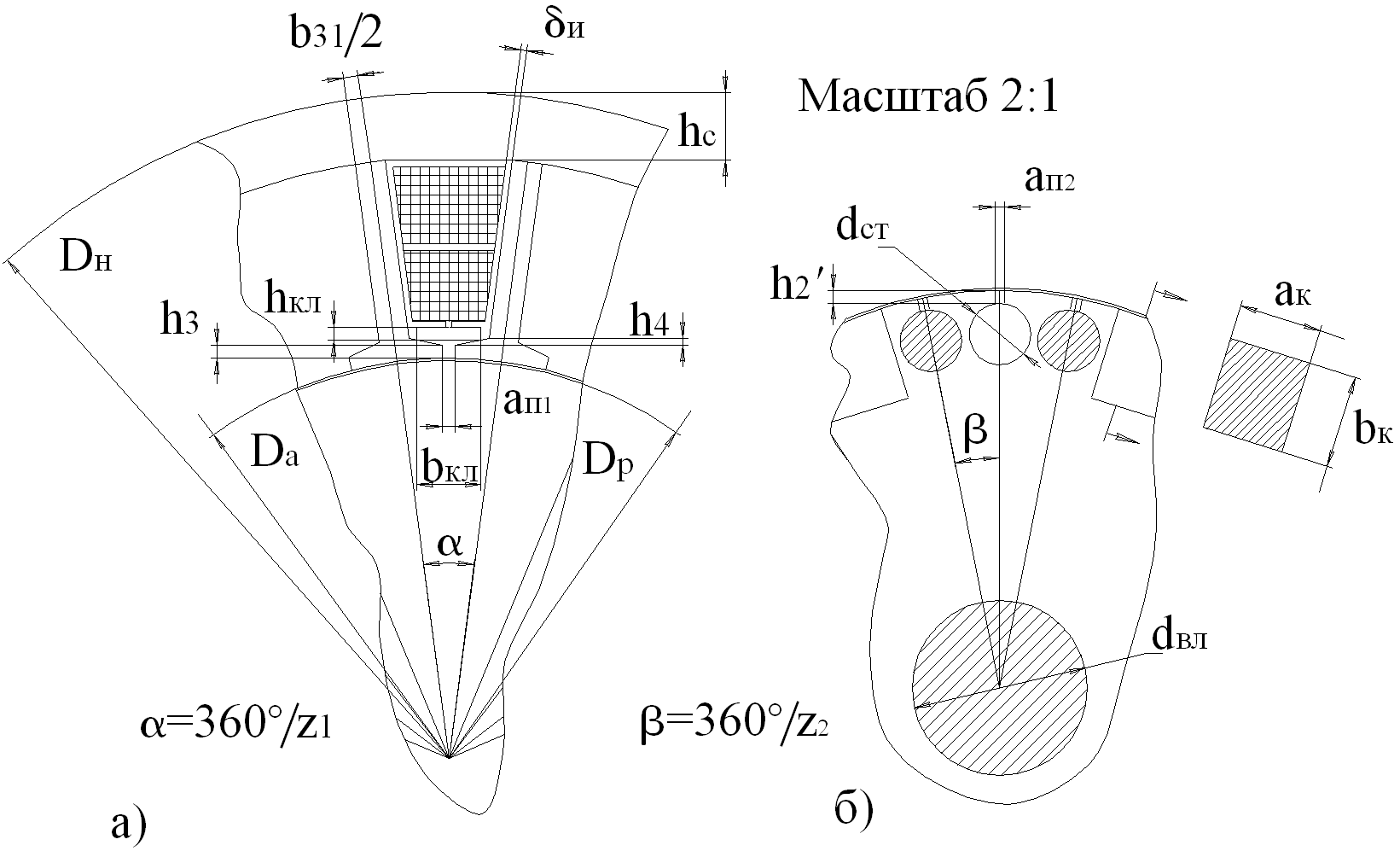

Рис. 1.11.1 а) Поперечное сечение статора; б) Поперечное сечение ротора
Заключение
В данной курсовой работе был рассчитан трехфазный асинхронный электродвигатель малой мощности на заданные параметры. По полученным в результате расчета данным составлена схема статорной обмотки, построена механическая характеристика. Рассчитана и построена зависимость частоты вращения ротора от мощности на валу n2(P2). По этой рабочей характеристике для заданного P2 = 25 Вт, определена частота вращения ротора n2 = 1442 об/мин.
После чего рассчитано скольжение:
S = (n1 – n2)/n1 = (1500 – 1442)/1500 = 0,04
Полученное в итоге значение S = 0,04 входит в рекомендуемый диапазон номинальных скольжений Sн = 0,02 ÷ 0,08
Также нужно указать следующие рассчитанные величины:
потребляемый двигателем линейный (фазный) ток из сети I1 = 0,24 A, ток холостого хода I0 = 0,092 А, пусковой фазный ток I1k = 0,6A, пусковой момент Мп = 1,12 Нм
