1.6. Ток холостого хода электродвигателя.
Реактивная составляющая тока холостого хода асинхронного двигателя:
Масса стали пакета статора включает в себя:
массу зубцов статора:
массу сердечника статора:
где
Магнитные потери в стали статора трёхфазного асинхронного двигателя.
Потери в зубцах статора
Потери в сердечнике статора:
Общие магнитные потери в стали статора:
Потери в меди обмотки статора при холостом ходе:
Потери на трение в шарикоподшипниках:
,
где
Потери на трение ротора о воздух:
Полные механические потери в двигателе
Электрические, магнитные и механические потери холостого хода двигателя:
Активная составляющая тока холостого хода двигателя:
Ток холостого хода двигателя:
Активное сопротивление намагничивающего контура, учитывающее магнитные потери в стали статора:
1.7. Ток короткого замыкания и пусковой момент электродвигателя.
Эквивалентные активное и индуктивное сопротивления намагничивающего контура и короткозамкнутой обмотки ротора при неподвижном состоянии последнего:
Активное, индуктивное и полное сопротивления короткого замыкания одной фазы двигателя:
Пусковой фазный ток и коэффициент мощности трехфазного двигателя:
Пусковой момент трёхфазного двигателя:
где
1.8.Мощности потерь и коэффициент полезного действия электродвигателя.
Потери в меди обмотки статора двигателя:
Потери в обмотке ротора двигателя:
Общие потери в двигателе при нагрузке:
Потребляемая асинхронным двигателем из сети активная мощность:
К.п.д. и коэффициент мощности трехфазного двигателя:
что соответствует рекомендуемому значению на рис.1.2.1;
1.9. Механическая и рабочая характеристики электродвигателя.
Электромагнитный момент
S=0; МЭМ=0 Нм
S=0,1; МЭМ=0,46 Нм
S=0,2; МЭМ=0,77 Нм
S=0,3; МЭМ=0,96 Нм
S=0,4; МЭМ=1,07 Нм
S=0,5; МЭМ=1,1 Нм
S=0,6; МЭМ=1,16 Нм
S=0,7; МЭМ=1,17 Нм
S=0,8; МЭМ=1,16 Нм
S=0,9; МЭМ=1,14 Нм
S=1,0; МЭМ=1,12 Нм
S=0,02; МЭМ=0,107 Нм
S=0,04; МЭМ=0,206 Нм
S=0,06; МЭМ=0,298 Нм
S=0,08; МЭМ=0,387 Нм
S |
0 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
MЭM,Нм |
0 |
0,46 |
0,77 |
0,96 |
1,07 |
1,1 |
1,16 |
1,17 |
1,16 |
1,14 |
1,12 |

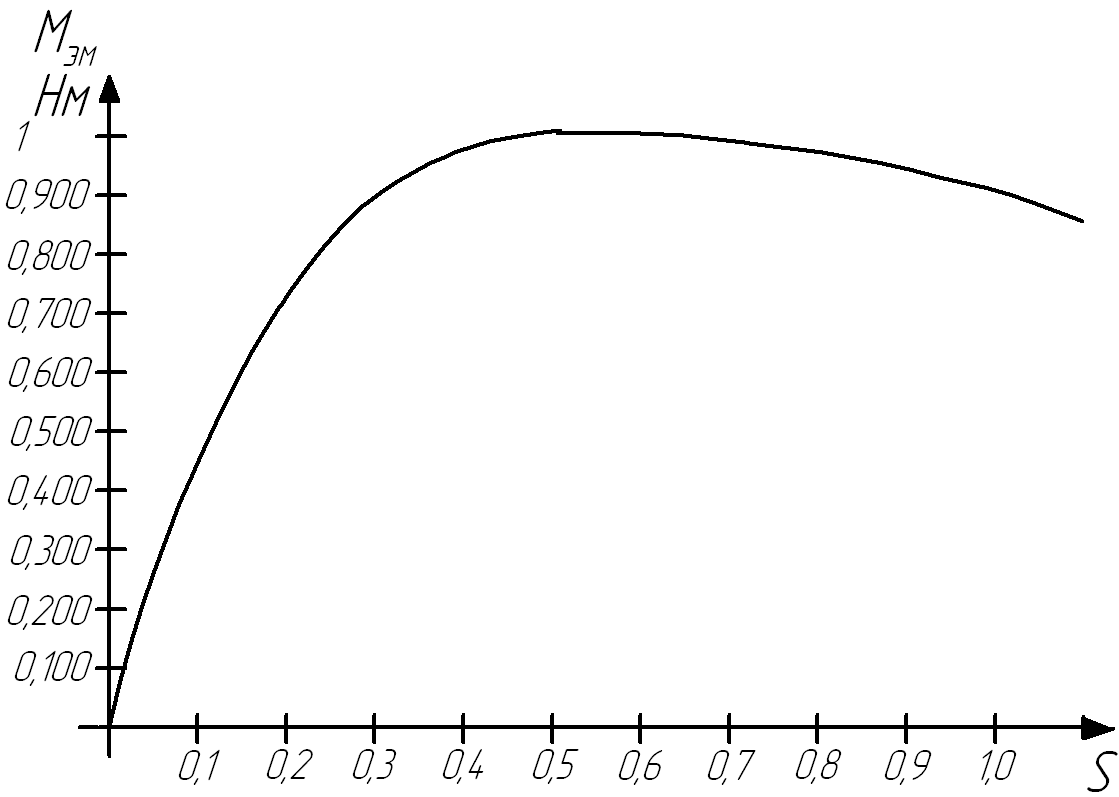

Механическая характеристика Мэм(S) приведена на рис. 1.9.1.
S
|
0 |
0,02 |
0,04 |
0,06 |
0,08 |
n2 об/мин |
1500 |
1470 |
1440 |
1410 |
1380 |
ω2 |
157 |
154 |
151 |
148 |
144 |
МТР.П , Нм |
0,03439 |
0,03436 |
0,03433 |
0,03430 |
0,0345 |
МТР.В , Нм |
0,50*10-3 |
0,48*10-3 |
0,46*10-3 |
0,44*10-3 |
0,43*10-3 |
МЭМ , НМ |
0 |
0,107 |
0,206 |
0.298 |
0.387 |
М2 , Нм |
-0,035 |
0,07 |
0,17 |
0,26 |
0,35 |
Р2 , Вт |
-5 |
11 |
26 |
38 |
50 |
Частота вращения ротора:
n1=1500
S=0; n2=n1(1-S)=1500(1-0)=1500 об/мин.
S=0,02; n2=1500(1-0,02)=1470 об/мин.
S=0,04; n2=1440 об/мин.
S=0,06; n2=1410 об/мин.
S=0,08; n2=1380 об/мин.
Момент трения подшипников:
S=0; МТР.П=0,03439 Нм
S=0,02; МТР.П=0,03436 Нм
S=0,04; МТР.П=0,03433 Нм
S=0,06; МТР.П=0,03430 Нм
S=0,08; МТР.П=0,0345 Нм
Угловая частота вращения ротора:
S=0; ω2=157
S=0,02; ω2=154
S=0,04; ω2=151
S=0,06; ω2=148
S=0,08; ω2=144
Момент трения ротора о воздух:
S=0; МТР.В=0,50*10-3 Нм
S=0,02; МТР.В=0,48*10-3 Нм
S=0,04; МТР.В=0,46*10-3 Нм
S=0,06; МТР.В=0,44*10-3 Нм
S=0,08; МТР.В=0,43*10-3 Нм
Момент на валу:
М2 = МЭМ - МТР.П - МТР.В
S=0; М2=0 - 0,03439 – 0,50*10-3 ≈ - 0,035 Нм
S=0,02; М2=0,107 - 0,03436 – 0,00048 ≈ 0,07 Нм
S=0,04; М2=0,206 - 0,03433 – 0,00046 ≈ 0,17 Нм
S=0,06; М2=0,298 - 0,03430 – 0,00044 ≈ 0,26 Нм
S=0,08; М2=0,387 - 0,0345 – 0,00043 ≈ 0,035 Нм
Мощность на валу:
S=0; Р2=157*(-0,035)≈-5 Вт
S=0,02; Р2=154*0,07≈11 Вт
S=0,04; Р2=151*0,17≈26 Вт
S=0,06; Р2=148*0,26≈38 Вт
S=0,08; Р2=144*0,35≈50 Вт
Рабочая характеристика n2(Р2) приведена на рис. 1.9.1.
Рис. 1.9.1 Рабочая характеристика n2(Р2)
Рис. 1.9.2 Механическая характеристика Мэм(S)
