Графическая часть
Графическая часть состоит из:
1. Технологический план участка (формат А1) ;
2. Технологический разрез (формат А1);
3. Рабочий чертеж нестандартизированного оборудования (формат определяется при вычерчивании детали).
Выполнение технологического плана и разреза – см. параграф 2.4.
Рабочий чертеж нестандартизированного оборудования выполняют в соответствии с нормами ЕСКД.
Пример выполнения графической части для установки машины газовой резки – см. рисунки 6.4, 6.5.

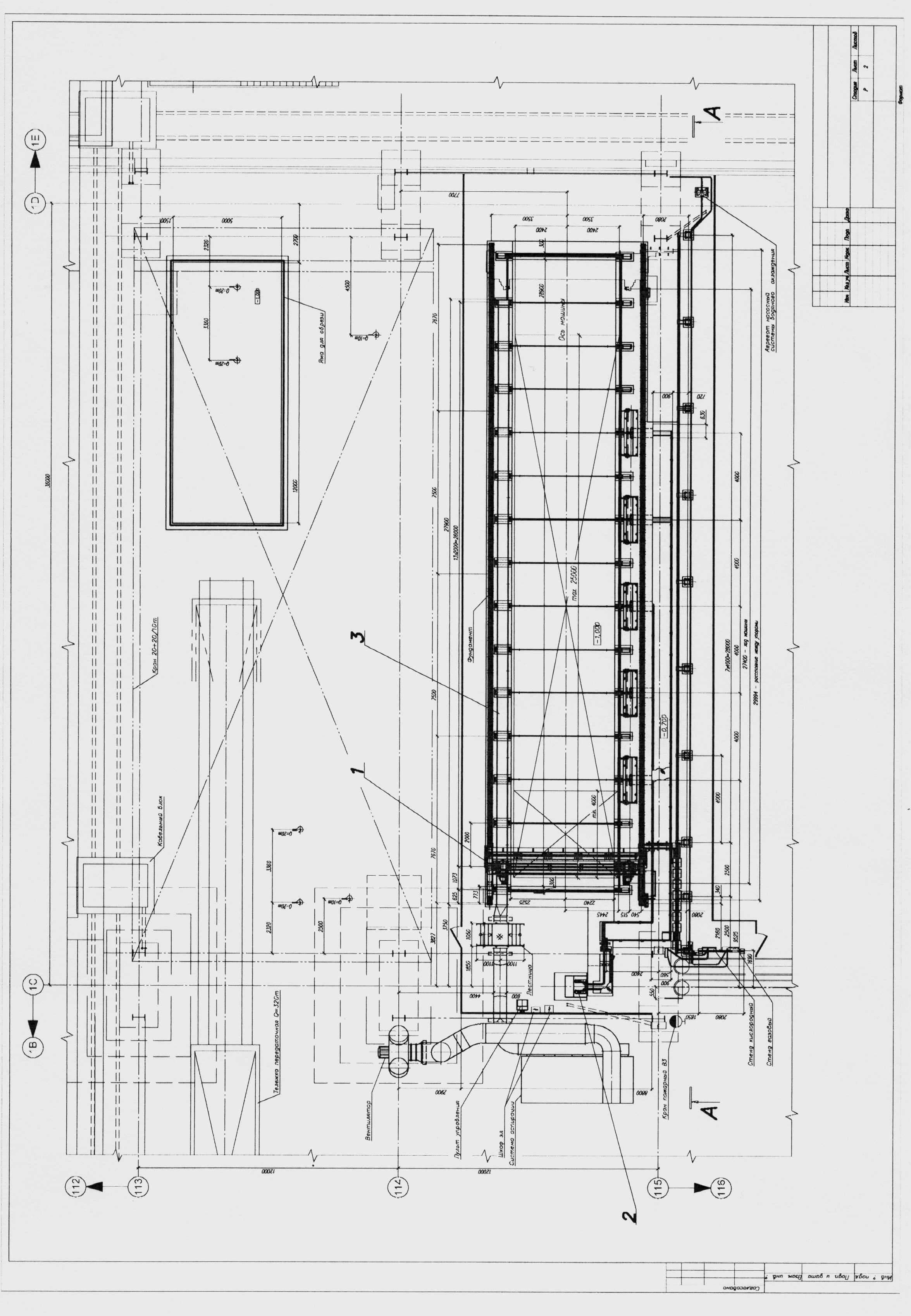

Рисунок 6.4 – План расположения оборудования
|

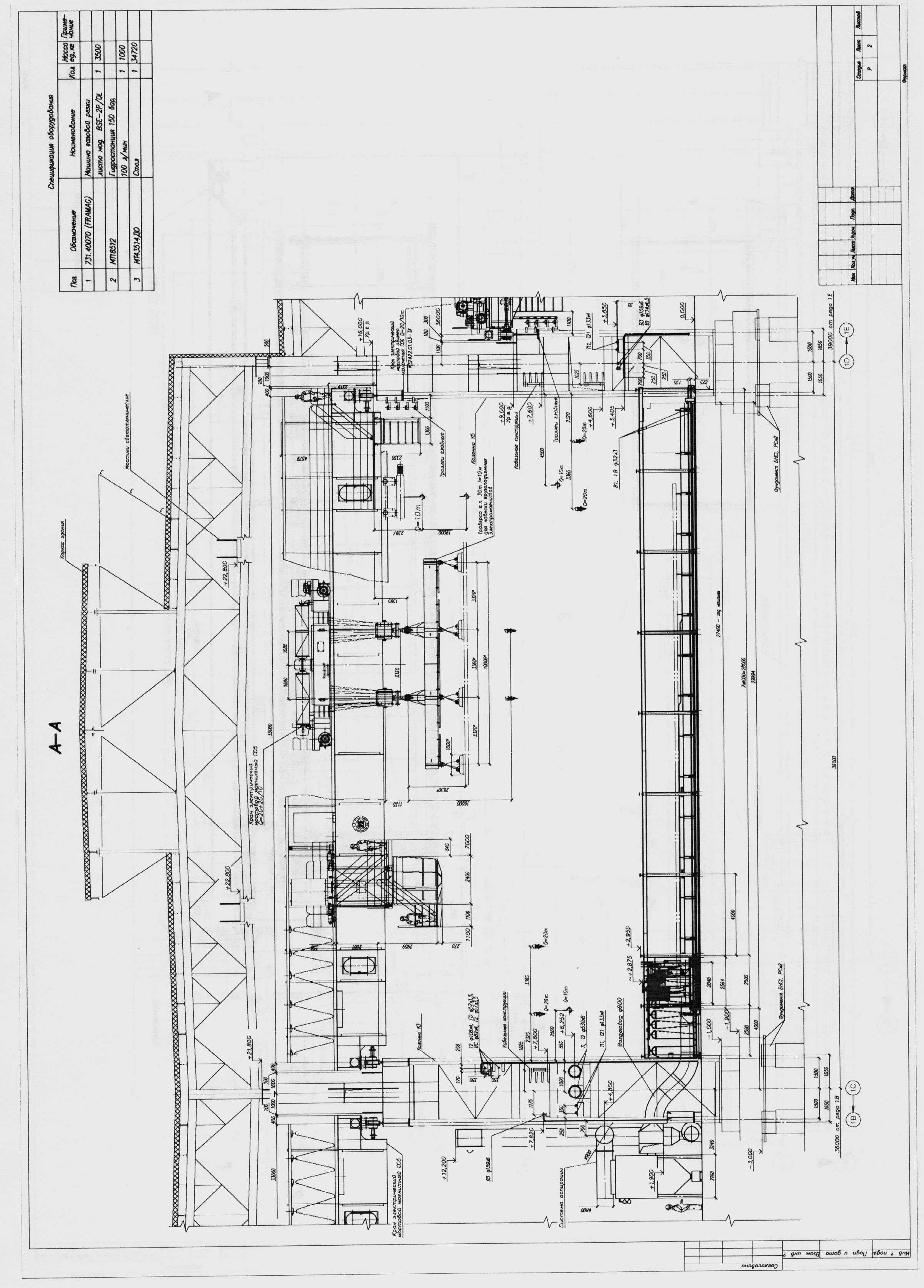

Рисунок 6.5 – Поперечный разрез
|
