3.1.1. Классификация искажений
Искажения кодовых посылок разделяют на две группы. К первой группе относят искажения кодовых посылок, которые принадлежат к детерминированным (регулярным) процессам. Такие искажения называются систематическими. Систематические искажения вызываются, в основном, несоответствием электрических характеристик канала параметрам передаваемых посылок и проявляются чаще всего в смещении краев принимаемых посылок. В свою очередь систематические искажения разделяются на характеристические краевые искажения и краевые искажения типа преобладания. В связи с регулярностью процессов, вызывающих систематические искажения, величина их может быть рассчитана и занормирована.
Ко второй группе относятся искажения, принадлежащие к случайным процессам и поэтому называемые случайными. Случайные искажения зависят от случайных факторов: различного рода помех, прерываний уровня сигнала и т. п. В зависимости от амплитуды помех и длительности прерываний в принимаемых посылках могут появиться как случайные краевые искажения, так и дробления.
Основным источником ошибок являются случайные искажения. Вследствие случайности процессов, вызывающих эти искажения, их расчет, измерение и нормирование вызывает определенные трудности.
3.1.2.Характеристические краевые искажения
Характеристические краевые искажения обуславливаются переходными процессами в каналах связи и появляются в тех случаях, когда переходный процесс не успевает установиться за время элементарной посылки. В этих условиях длительность принятой посылки будет зависеть от длительности и полярности предшествующих посылок.
Характеристические искажения проявляются при передаче по каналу связи последовательности посылок различной структуры. Величина характеристических искажений в канале связи зависит от скорости передачи, ширины полосы пропускания канала, формы амплитудно-частотных и фазочастотных характеристик канала и других факторов. Если электрические характеристики канала не соответствуют выбранной скорости телеграфирования, то при передаче равномерно чередующихся посылок разной полярности типа 1:1 («точек») искажения будут отсутствовать, а при передаче периодических несимметричных последовательностей типа 1:5, 1:6 и т. п. появятся краевые искажения, величина которых будет постоянной.
С характеристическими искажениями приходится считаться при передаче посылок постоянного тока по соединительным линиям и кабельным жилам с большой сосредоточенной или распределенной емкостью. Для этого случая поясним появление характеристических искажений, предположив, что передача осуществляется двухполярными посылками, а нарастание и спадание тока в цепи телеграфирования происходит по экспоненциальному закону.

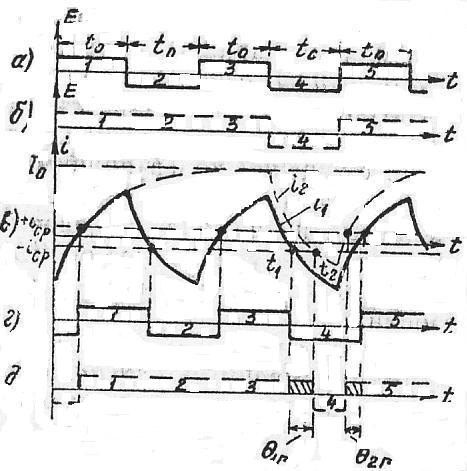

Принцип образования характеристических искажений иллюстрируется рис. 3.3. Сплошными линиями показаны переданные (рис. 3.3а) и принятые посылки (рис. 3.3г) – при передаче комбинации 1:1, а пунктирными линиями- комбинации 3:1 (рис. 3.3б, д). Как следует из рис. 3.3в, при передаче точек ток не успевает достичь установившегося значения за время элементарной посылки , но благодаря одинаковому характеру кривых нарастания и спадания тока краевые искажения отсутствуют (рис. 3.3г). В то же время прием комбинации 3:1 произошел с искажениями: четвертая посылка укоротилась в начале на величину , а в конце- на .
Рис. 3.3
