3.1.3 Краевые искажения типа преобладаний
Преобладания являются результатом нарушения симметрии параметров сигнала при его прохождении по элементам тракта передачи дискретной информации. Причинами появления преобладаний могут быть разные амплитуды частот при частотной модуляции, регулировка реле с преобладанием, разные амплитуды напряжения линейных батарей при двухполярной работе и т. п.
Нарушении симметрии параметров сигнала, имеющее постоянный характер, приводит к постоянным преобладаниям. При этом посылки одной полярности удлиняются или укорачиваются на одну и ту же величину по отношению к посылкам другой полярности.

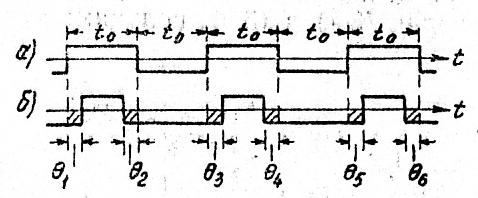

Рис. 3.4
На рис 3.4 показано, что в принятых посылках все положительные посылки укороченные с начала и с конца на одну и ту же величину , а все отрицательные удлинены на эту же величину.
Относительная величина краевых искажений от преобладаний равна
.
Нарушение симметрии некоторых параметров сигнала, имеющее переменный характер, вызывает так называемые переменные преобладания. Например, одной из причин появления переменных преобладаний при работе по КВ радиолиниям пространственной волной являются избирательные замирания, т. е. замирания амплитуды одной из частот при ЧМ. В этом случае вследствие устанавливающихся процессов в узкополосной части приемника радиолинии условия приема посылок, частота которых подвергаются замиранию, ухудшаются и посылки принимаются с искажениями.

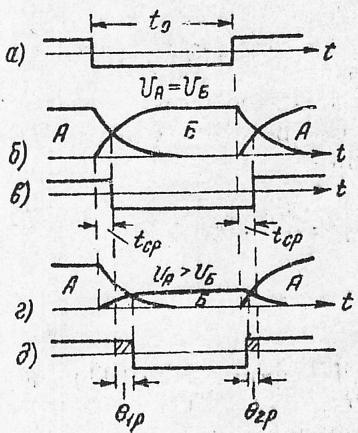

На рис. 3.5 приведены графики, поясняющие причины появления краевых искажений при избирательных замираниях радиосигналов. При одинаковых амплитудах огибающей высокочастотного напряжения ( ), изображенных на рис. 3.5б, принимаемые посылки (рис. 3.5в) будут смещены во времени по отношению к переданным посылкам (рис. 3.5а) на одну и ту же величину запаздывания и краевые искажения отсутствуют. Если амплитуда одной из частот, например частоты Б (рис. 3.5г), будет меньше амплитуды другой частоты, то вследствие различного характера устанавливающихся процессов часто А и Б края принимаемых посылок (рис. 3.5д) будут искажаться. При этом начало посылок, частота которых замирает, искажается в сторону запаздывания на величину , а конец посылок смещается в сторону опережения на величину , т. е. эти посылки получают двусторонние искажения.
Рис. 3.5
Так как процесс замирания одной из частот происходит плавно с той или иной скоростью, то величина искажений в течение одного цикла замираний изменяется также плавно (вначале увеличивается, достигает максимума, а затем уменьшается). Поэтому такой вид искажений получил название переменных преобладаний.
Установлено, что число циклов замираний в минуту составляет в среднем 10-30, продолжительность цикла от 0.5 до 3 с, после чего посылки принимаются без искажений. При этом наибольшие краевые искажения наблюдаются в сторону запаздывания границ, величина смещения которых достигает значения =45-50%, и значительно меньше - в сторону опережения границ по отношению к границам неискаженных посылок: =15-20%.
Относительная величина максимального краевого искажения в сторону опережения не может превышать величину среднего времени запаздывания. Возможные пределы изменения величины краевых искажений на опережение
.
Таким образом, избирательные замирания вызывают двусторонние краевые искажения со значительным превышением величины искажений в сторону запаздывания.
В отличие от переменных преобладаний постоянные преобладания имеют длительный характер, т. е. остаются с постоянным знаком и величиной до тех пор, пока не изменятся условия передачи сигнала. Поэтому в процессе эксплуатации обычно каналообразующая аппаратура проверяется на наличие постоянных преобладаний и эти искажения устраняются путем регулировки соответствующих элементов аппаратуры.
