Приборы радиометрического контроля
Измеритель мощности дозы ДП-5В (А, Б) предназначен для измерения мощности экспозиционной дозы гамма-излучения и радиоактивной зараженности (зафязненности) различных объектов (предметов) по гамма-излучению. Кроме того, прибор позволяет обнаружить зараженность по бета-излучению. Следовательно, ДП-5В функционирует как рентгенметр и как радиометр.
В комплект прибора ДП-5В (рис. 5.5) входят измерительный пульт 1 в футляре и блок детектирования 3 (зонд), соединенные гибким кабелем 2 длиной 1,2 м; телефон с оголовьем для слухового контроля работы прибора; удлинительная штанга, служащая для крепления на ней зонда; делитель напряжения с кабелем длиной 10 м для подключения прибора к внешнему источнику постоянного тока; комплект запасного имущества и принадлежностей; укладочный ящик.
6 7

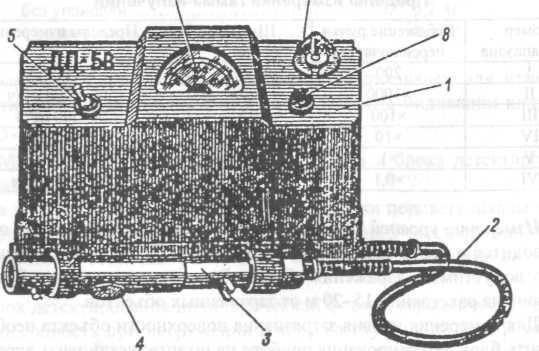

Рис. 5.5. Измеритель мощности дозы ДП-5В:
/ - измерительный пульт; 2 - гибкий кабель; 3 - блок детектирования (зонд);
4 - контрольный источник ИИ; 5 - тумблер освещения; 6 - микроамперметр;
7 - переключатель поддиапазонов; S - кнопка "сброс"
Измерение начинают с I поддиапазона, а затем переходят на следующие, добиваясь измерения на рабочей части шкалы микроамперметра. На I поддиапазоне (200) показания прибора считывают по нижней (прямо показывающей) шкале в Р/ч (рис. 5.6). На остальных поддиапазонах показания считывают по верхней шкале (0-5) с умножением на коэффициент, указанный положением переключателя для соответствующего поддиапазона в мР/ч (табл. 5.1).
Рис. 5.6. Градуировка нижней и верхней шкал прибора ДП-5В
Таблица 5.1
Пределы измерений гамма-излучений
Номер поддиапазона |
Положение ручки переключателя |
Шкала отсчета |
Пределы измерений |
I |
200 |
0-200 |
5-200 Р/ч |
II |
х1000 |
0-5 |
500-5000 мР/ч |
III |
х100 |
0-5 |
50-500 мР/ч |
IV |
х10 |
0-5 |
5-50 мР/ч |
V |
х1 |
0-5 |
0,5-5 мР/ч |
VI |
х 0,1 |
0-5 |
0,05-0,5 мР/ч |
Измерение уровней загрязненных поверхностей различных объектов производится в местах, где внешний гамма-фон (МДИ) не превышает предельно допустимого заражения объекта более чем в три раза. Гамма-фон измеряют на расстоянии 15-20 м от зараженных объектов.
Для измерения уровня загрязнения поверхности объекта необходимо закрепить блок детектирования прибора на штанге; установить экран блока детектирования (зонда) в положение Г; поднести блок упорами к поверхности объекта на расстоянии 1-1,5 см и медленно перемещать его над поверхностью; измерить мощность дозы суммарных излучений (гамма-фона
и гамма-излучения с поверхности) на месте максимального заражения; из величины суммарных излучений вычесть величину гамма-фона. Разность этих измерений и есть уровень загрязненности поверхности по гамма-излучению.
При измерении уровня радиоактивного загрязнения жидких и сыпучих веществ на зонд прибора надевается чехол из полиэтиленовой пленки.
Для обнаружения уровня загрязнения поверхностей по бета-излучению необходимо установить экран блока детектирования в положение Б и определить наиболее загрязненное место на поверхности проверяемого объекта; произвести в этом месте два измерения (при открытом окне в корпусе блока - в положении Б экрана, при закрытом окне — экран в положении Г); из результатов первичного измерения вычесть величину второго измерения. Положительная разность будет свидетельствовать о наличии бета-зараженности.
Тактико-технические характеристики
Диапазон измерения 0,05 мР/ч-200Р/ч
Относительная погрешность измерений не более ± 30%
Измерение в интервале температур от-50 до+50°С
Питание элементы типа КБ-1
(1,6 МПЦ-Х-1,05), внешние источники 12 и 24 В
Масса:
без упаковки 3,2 кг
с упаковочным ящиком 8,2 кг
Измеритель мощности дозы ИМД-5 предназначен для измерения мощности поглощенной дозы γ-излучения, а также индикации плотности потока β-излучения.
ИМД-5 состоит из измерительного пульта и блока детектирования, соединенных кабелем длиной 1,2 м.
На лицевой панели пульта находятся кнопки подсвета шкалы микроамперметра и сброса показаний, переключатель на 9 поддиапазонов. В основании имеется отсек для размещения выносного блока питания с двумя элементами А-343.
Блок детектирования цилиндрической формы, герметичен, сохраняет работоспособность при погружении в воду на глубину до 1 м. В нем расположена плата с газоразрядными счетчиками и другими элементами схемы. Блок снабжен поворотным органом с экраном, что позволяет фиксировать его в положении β, γ и Δ. При положении β окно в корпусе блока открывается, при γ- закрыто экраном. В положении треугольник (Δ) против окна устанавливается контрольный источник ИИ типа Б-8.
Газоразрядные счетчики под воздействием β-частиц или γ -квантов выделяют электрические импульсы, которые поступают на вход усилителя-нормализатора.
Интегрирующий контур усредняет ток импульсов так, что он становится пропорционален средней мощности поглощенной дозы γ -, β -излучения и регистрируется микроамперметром.
Диапазон измерений γ -излучений разбит на 6 поддиапазонов, β -излучений — на 3 поддиапазона (табл. 5.2).
Таблица 5.2
