2.1.4. Серпантины
2.1.4.1. Основные элементы серпантины
При трассировании дороги по крутому склону с острым внутренним углом нет возможности сопрягать прямолинейные участки при помощи общих закруглений.
В таких случаях, вследствие большой разности высот между началом и концом кривой и незначительной длины закругления, получаются уклоны, превышающие предельные. Сопряжение осуществляют при помощи внешних закруглений, называемых серпантинами (рис. 199).
Рисунок 199.
Основными элементами серпантины являются:
основная круговая кривая EFDC с радиусом R (рис. 200);
две вспомогательные кривые AP и BQ с радиусом r;
две прямые вставки (или переходные кривые) QE и PF длиной m;
- угол поворота вспомогательной кривой;
d - расстояние от вершины угла до поворота вспомогательной кривой;
- угол в центре серпантины;
0 - центральный угол основной кривой;
- угол поворота трассы в центре серпантины.
Размерные величины:
Наименьший радиус R = 1530 м;
Поперечный уклон виража 60%
Длины переходных кривых 2030 м;
Удлинение проезжей части 23 м;
Продольный уклон i2=3040%
Рисунок 200.
2.1.4.2. Расчет серпантины
При расчете серпантины обычно задаются величины R, r, а также величина m. Угол измеряется в натуре на местности. Остальные элементы , , 0, d вычисляют (рис. 200).
Угол поворота вспомогательной кривой находится из прямоугольного треугольника ONF (или OME):
.
Так как OF = R, NF = m + T,
где T - длина тангенса вспомогательной кривой, то:
(1)
Из прямоугольного треугольника NPC:
(2)
Тогда подставим (2) в (1) и получим:
. (3)
Выразим tg через tg/2, используя известную формулу тригонометрии:
(4)
Подставим (4) в (3):
Получим квадратное уравнение вида:
Решим квадратное уравнение:
(5)
Вычислив угол и зная величину r вспомогательной кривой, по таблицам круговых кривых определяем T, Б, К - для вспомогательной кривой.
Из треугольника ONF находят расстояние от вершины N вспомогательной кривой до центра О основной кривой:
ON = d = R/ sin.
Для контроля d вычисляют по формуле:
d = (m + T)/ cos.
Угол в центре серпантины, определяющий направление на начальную и конечную точки основной кривой, определяется по формуле:
= 90 - ,
а центральный угол основной кривой :
0 =360 -2 - .
Длина основной кривой:
2.1.4.3. Разбивка серпантины
При разбивке серпантины теодолит устанавливают в вершине угла поворота О и по створу направлений ОА и ОВ откладывают величину d, получив на местности точки M и N -вершины вспомогательных кривых (рис. 200).
Отложив от этих точек по створу ОА и ОВ длину Т, находят точки А и В (начало и конец серпантины). От сторон ОА и ОВ откладывают угол вправо и влево, и вдоль полученных направлений, отложив длину R, получают точки E и F (начала и конца основной кривой).
Детальную разбивку основной кривой производят через 35 м. Для этого угол 0 делят на соответствующее количество углов и по заданным направлениям откладываю радиусы R основной кривой.
Затем, с теодолитом переходят в точку М (или N), от направления МО (NO) откладывают угол и в этом направлении откладывают величину Т, получают точку Q (P) - конец вспомогательной кривой. Для контроля измеряют угол OEF, который должен быть равен вычисленному 0.

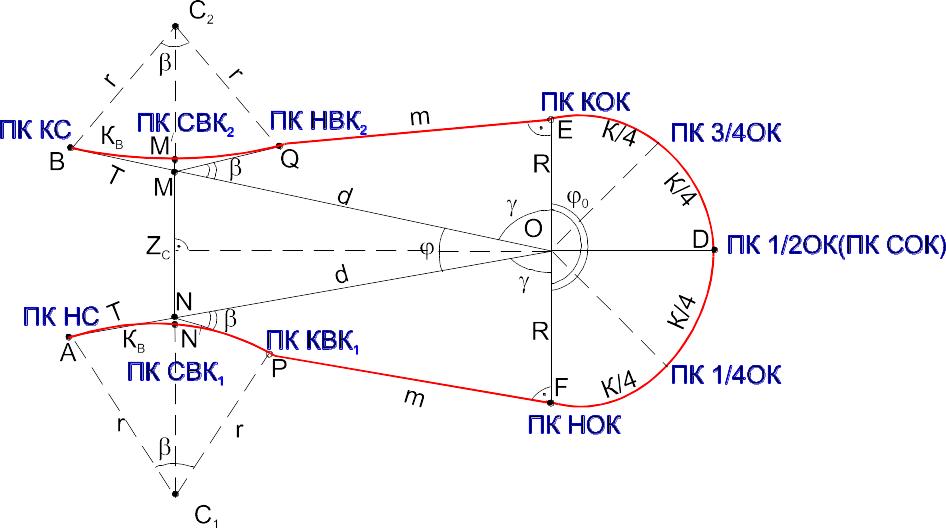

2.1.4.4. Расчет пикетажа
Расчет пикетажа для основных точек серпантины (см. рис. 201) выполняют в следующем вычислительном формуляре:
ПК «0» -d + T1 |
Контроль:
|
ПК НС (т. А) +1/2 Кb1 |
ПК КС - (2Кb + 2m + K) |
ПК КВК1 + m |
ПК НС |
ПК НОС + 1/4ОК + 1/4ОК |
|
ПК СОК + 1/4ОК + 1/4ОК |
|
ПК КОК + m |
|
ПК НВК2 + 1/2 Кb2 |
|
ПК СВК2 +1/2 Кb2 |
|
ПК КС |
|
|
|
Рисунок 201.
2.1.4.5. Расчет ширины участка в самом узком месте серпантины
Для расчета ширины участка в самом узком месте серпантины Zc (рис. 202) запишем следующее выражение:
Рисунок 202.
h - превышение верхнего полотна автомобильной дороги над нижним;
i - уклон местности по линии M’N’.
(1)
(2)
Подставим (2) в (1), получим:
Считается, что дорога запроектирована правильно, если Zc Zg.
2.1.4.5. Построение продольного профиля и поперечников серпантины
Продольный профиль строится по отметкам характерных точек оси серпантины (рис. 203).
Рисунок 203 - Продольный профиль серпантины
Проектирование красной линии выполняется с соблюдением условий минимума баланса земляных работ в пределах допустимых продольных уклонов.
Запроектировав проектную ось серпантины, вычисляют проектные (красные отметки) характерных точек серпантины. Рекомендуется при проектировании проектного положения оси серпантины на прямых вставках и вспомогательных кривых максимально приближаться к существующему рельефу.
Зная проектные отметки оси серпантины, можно построить поперечники (рис. 204). Их используют для определения положения подошвы насыпи и бровки выемки.
На листе миллиметровой бумаги приблизительно по середине проводим вертикальную линию. От нее вправо и влево в соответствующем масштабе откладываем 1/2В (половину ширины дороги) и ширину кювета Д. Слева от поперечника оцифровываем масштабную линейку отметок. По осевой линии строят проектную отметку и черную отметку для соответствующей точки. Затем, зная параметры дороги, достраивают остальной профиль поперечника.
Рисунок 204 – Продольные профили поперечников серпантины
После завершения работ по построению поперечников, строят план серпантины М 1:500 (рис. 205).
Первоначально на плане уже имеется нанесенная ось дороги на серпантине. Откладывая вправо и влево от оси дороги В/2 в масштабе плана, строят план дороги. Затем, используя поперечники, достраивают на плане кюветы, насыпи и выемки. Для этого используют размеры S1 и S2, взятые с поперечников. Если это выемка, то достраивают еще полосу кюветов.
Для построения точки перехода от насыпи к выемки и наоборот, на продольном профиле между соответствующими поперечниками дополнительно строят линию внешней бровки и линию внутренней бровки (получаем точку пересечения с проектной линией).
Расстояние S3 - расстояние от точки пересечения профиля внешней бровки с проектным профилем оси дороги до ближайшего пикета или характерной точки. Это расстояние S3 используют при построении плана серпантины.
Рисунок 205 - План серпантины М 1:500 (схема)
