1.1.1.2.Съемочная геодезическая сеть
Для обеспечения топографических и съемочных работ на основе триангуляции, полигонометрии и нивелирных сетей, развивается плановое и высотное обоснование, состоящее из теодолитных ходов или аналитических сетей технического и тригонометрического нивелирования.
Съемочная геодезическая сеть создается на основе развития опорной геодезической сети или в качестве самостоятельной геодезической основы и состоит из теодолитных ходов, прямых и обратных засечек и ходов технического или тригонометрического нивелирования. В качестве точек съемочной сети можно использовать также центры смотровых колодцев.
Для обеспечения топографических съемок плотность пунктов государственной геодезической сети должна составлять: для масштаба 1:2000 и крупнее - 1 пункт на 15 кв. км; на застроенной территории - 1 пункт на 5 кв. км. Плотность пунктов опорных геодезических сетей для производства работы должна составлять - не менее 4-х пунктов триангуляции и полигонометрии на 1 кв. км на застроенной территории и 1 пункт - на 1 кв. км незастроенной территории.
Плотность пунктов нивелирной сети должна составлять не менее 1 репера на планшет масштаба 1:5000.

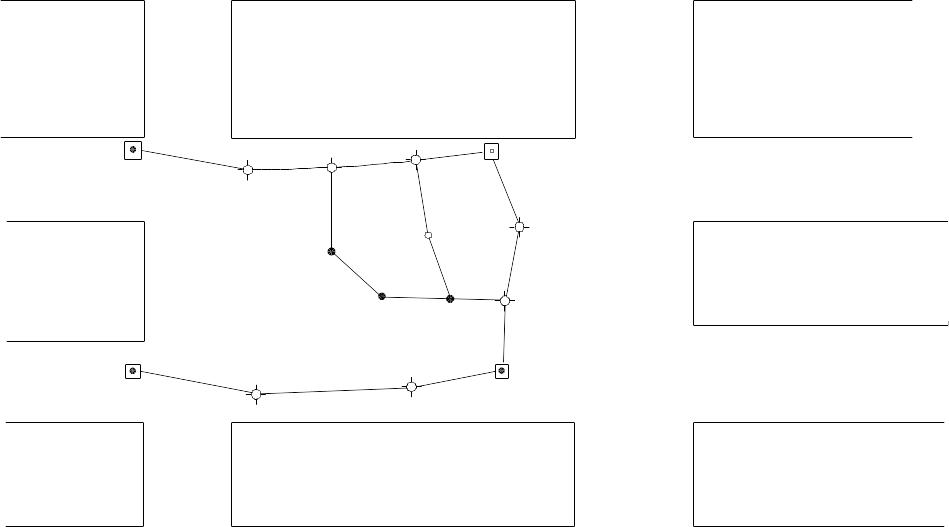

Съемочное обоснование на городской территории создается в 2 стадии (рис. 6):
Кв. 1
Кв. 2
Кв. 3
Кв. 6
Кв. 5
Кв. 4
Кв. 8
Кв.7 6
Кв. 9
- пункт городской полигонометрии;
- точки хода первого порядка;
- точки хода второго порядка;
- створные точки.
Рисунок 6 – Схема съемочного обоснования на городской территории
1. Прокладывают теодолитные ходы по проездам, которые опираются на пункты городской полигонометрии. Это ходы 1 порядка. С них осуществляется съемка проездов и фасадов зданий.
2. Ко 2 порядку относят ходы, проложенные внутри кварталов и опирающихся на точки 1 разряда. Допускаются створные точки, а также висячие хода с числом точек не более 3. Длина хода не менее 500 м - в масштабе 1:5000, 300м в - 1:2000, 150 м - 1:1000 1:500 (см. табл.1).
Предельная длина хода между исходными пунктами составляет 0.9 км. Длины линий в теодолитном ходе от 20 до 350 м. Предельная относительная невязка составляет 1:2000. Измерение длин ведется в прямом и обратном направлениях. Поправка за приведение к горизонту вводится при углах более 1.5°, поправка за температуру - при разности температур 8°С . Измерение углов производится одним полным приемом с расхождением углов в полу приемах до 45 секунд.
Таблица 1 – Основные характеристики теодолитных ходов
-
Масштабы
Длина висячего хода в метрах
застроенная территория,
не более 3-х точек поворота
не застроенная территория при 2-х точках поворота
1:500
100
-
1:1000
150
-
1:2000
200
300
1:5000
-
500
