3.16.3. Определение опережения и укладка колец на кривых
а) На криволинейных участках трассы плоскости колец обделки, при точном ведении тоннеля по кривой, должны быть направлены по радиусам.
Обделку на кривых собирают с чередованием нормальных колец с клиновидными или с прокладками.
Рисунок 6
Нормальное или проектное опережение колец а плане учитывают и по формуле:
qПР =
где D - диаметр кольца; R - радиус круговой кривой; l - длина исследуемого участка.
Фактическое опережение определяют аналогично рассмотренному выше.
Так как расстояние m на круговой кривой измеряют по хорде, затем в это расстояние вводят поправку
m=+
Измеренные фактические опережения сравнивают с проектными и в случае отклонений, превышающих допуски, выправляют вставкой прокладок или клиновидных колец.
б) в пределах переходной кривой проектное опережение подсчитывают от плоскости, проведенной через начало ПК перпендикулярно линии тангенса, пользуясь формулой:
qПР = D*tg T
или q’ПР =
где D - диаметр кольца; T - угол поворота переходной кривой, считая от начала до текущей точки; S - длина переходной кривой от начала до текущей точки.
в) Опережение в вертикальной плоскости определяют при помощи отвеса. На горизонтальных участках опережение должно равняться нулю.
Проектное вертикальное опережение зависит от запроектированного уклона оси тоннеля:
qb = D*i
где i - проектный угол.
3.16.4.Определение правильности положения колец в плане и в профиле
Эту проверку выполняют не реже чем через пять колец.
Положение колец в плане определяют от оси тоннеля, закрепленной в своде, или от смещенной параллельной оси.
Положение уложенных колец в профиле определяют нивелированием свода и лотка и сравнения полученной отметки с проектной.
При массовом определении положения колец в плане применяют метод бокового нивелирования.

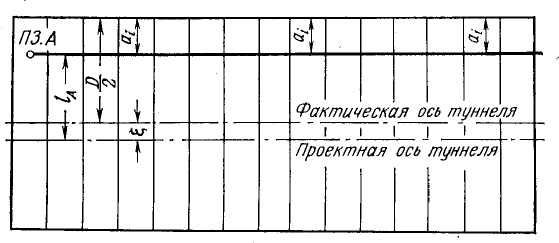

А) прямые участки*
Р исунок 1
На полигонометрическом знаке А, удаленном от проектной оси на величину lA, (рис. 1 устанавливают теодолит так, чтобы визирная ось трубы была параллельна оси тоннеля. Затем по рейке, расположенной по горизонтальному диаметру тоннеля, отсчитывают расстояния аi от определяемого кольца до линии визирования.
Уклонение фактического центра кольца от проекта (эксцентриситет кольца) вычисляют по формулам :
а) при расположении ПЗ слева от оси
i = ,
где lA - расстояние от ПЗ до проектной оси.
б) при расположении ПЗ справа от оси
i = (lA + ai) - D/2
Если величина i получилась со знаком плюс, то тоннель отклонен от проекта вправо, а если со знаком минус - тоннель имеет отклонение влево.

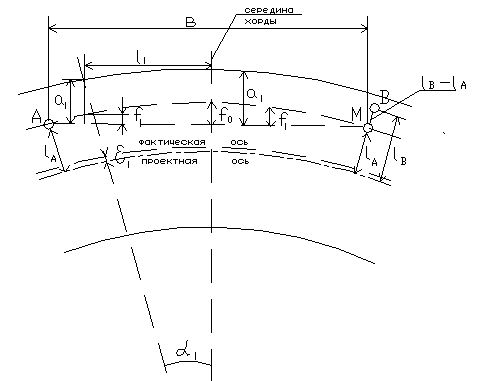

Б) на участках круговых кривых расстояния а измеряют от визирного луча, направленного по хорде, проходящей через полигонометрический знак, на котором установлен теодолит (рис. 2).
Р исунок 2
Для определения направления хорды от знака полигонометрии В откладывают расстояние lB - lA и получают точку М (рис.2). Визирную ось трубы теодолита, установленного на пункте А, наводят на точку М.
От полученного визирного луча при помощи рейки измеряют расстояния аi на уровне горизонтального диаметра до определяемого кольца.
Уклонение фактического центра кольца от проекта определяют по формуле:
i = D/2 - {lA + ,
где D - измеренный фактический диаметр кольца; lA - удаление полигонометрического знака от проектной оси; fi - стрелка прогиба в т. i .
fi = f0 -
где f0 = - стрела прогиба в середине хорды;
li - расстояние от середины хорды до определяемого кольца ; R - радиус разбивочной круговой кривой ; в - длина хорды АМ .
В) на переходных кривых положение центров колец в плане определяют также, как и на прямых участках, от визирного луча, направленного параллельно диагонали, соединяющей точки НПК и КПК .Дирекционный угол этой диагонали вычисляют по координатам точек НПК и КПК.
Уклонение центра кольца от проекта определяют по формуле:
i = D/2 - {lA + ai - fП}
Расстояния fп вычисляют по формуле:
fn = ,
где l - длина переходной кривой от начала до текущей точки; L - длина всей переходной кривой; C = LR - проектная величина.
