Осадочные марки
Ценность и полнота наблюдений осадок во многом зависит от количества, правильного размещения и сохранности осадочных марок.
В практике измерений иногда стремятся общее количество осадочных марок довести до возможно большего числа, полагая, что избыточное количество их поможет в дальнейшем избежать грубых ошибок, так как величины осадок соседних марок в известной степени будут контролировать друг друга.
Такое стремление следует считать неправильным, ибо излишнее число марок увеличивает время, необходимое для проведения измерений, что влечет за собой увеличение невязки в полигонах за счет вертикальных смещений узловых осадочных марок. Вместе с тем недостаточное количество марок не может отразить в полной мере характер перемещений и деформаций фундамента.
При составлении проекта размещения нивелирных марок необходимо учитывать конструктивную схему здания или сооружения, его размеры в плане, давление на отдельные части фундамента, геологические и гидрологические особенности строительной площадки, а также и создание благоприятных условий для проведения измерительных работ.
Количество марок должно быть таким, чтобы с его помощью можно было полнее отразить величины осадок, кренов и прогибов частей сооружения. Марки должны размещаться по всему фундаменту, полностью обеспечивая выявление мест наибольшей осадки сооружений. Пример размещения марок представлен на рис. 154.
На основании действующих указаний по наблюдению за осадками фундаментов на гражданских зданиях марки следует размещать по их контуру через 10 - l2 м. При этом необходимо устанавливать их на углах зданий, в местах примыкания продольных и поперечных стен и у осадочного шва (по обе его стороны). При ширине здания более 15 м марки необходимо устанавливать также в лестничных клетках и на продольной внутренней стене.
На промышленных и сборно-каркасных гражданских зданиях марки устанавливаются на несущих колоннах и на фундаментах наиболее ответственных агрегатов, а также по контуру здания и внутри его, причем расстояние между марками должно быть не более 10 м.

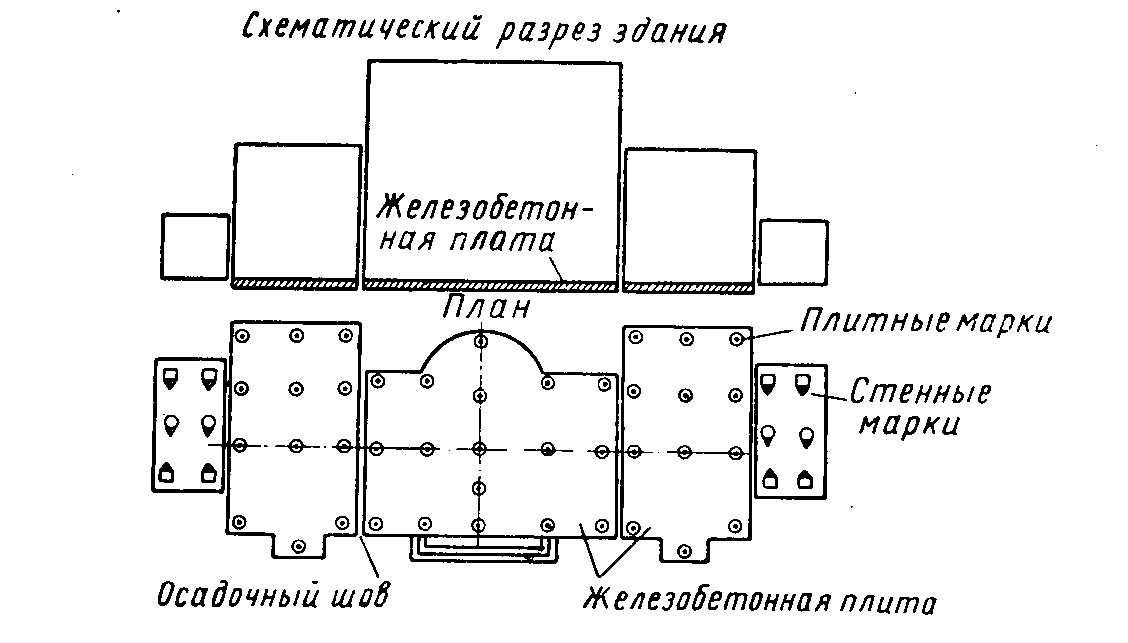

Рисунок 154 - Размещение марок на зданиях с резкими переходами по высоте
Марки необходимо устанавливать также на всех углах здания, по обеим сторонам осадочных швов, а для определения величины прогиба - на несущих конструкциях по продольной и поперечной осям здания (от 3 до 7 марок).
Для многоэтажных зданий или промышленных сооружений, имеющих сплошную фундаментную плиту, марки следует размещать на разбивочных поперечных и продольных осях плиты и по ее контуру из расчета одной марки на каждые 100 м2. площади. Причем общее размещение марок должно обеспечивать возможность проведения линий равных осадок сечением через 5 - 10 мм.
Для всех зданий и сооружений нивелирные марки следует закладывать в местах наибольших ожидаемых осадок и в местах изменения высоты сооружений (рис. 154).
В связи с этим для крупных и сложных сооружений местоположение осадочных марок должно согласовываться со строителями, чтобы участки с наибольшими напряжениями были полностью обеспечены марками. Нельзя устанавливать марки в перегородках и любого типа заполнениях.
На абсолютно жестких сооружениях (фундаменты дымовых труб, доменных печей, турбогенераторов, мостовых быков, силосов, элеваторов и т. п.) допускается установка четырех марок по их периметру. Это обстоятельство позволяет весьма просто контролировать высотное положение центральной части фундамента (как среднее из отметок его углов).
На выстроенных зданиях и сооружениях с явными признаками деформаций количество марок надлежит увеличивать, особенно насыщая ими зоны трещин.
Рисунок 155 - Размещение марок на колоннах и углах здания
Размещение марок должно предусматривать свободный доступ к ним и возможность установки рейки на знаки так, чтобы всякого рода выступы не мешали держать ее отвесно. Кроме того, при закладке марок в сплошные ж/б плиты или внутренние несущие стены подвала необходимо учитывать будущее расположение дверей, дополнительных перегородок и пр., которые могут впоследствии закрыть марку.
Размещение марок на колоннах внутри здания и снаружи по его периметру приведено на рис. 155. Следует подчеркнуть, что марки на углах здания надлежит устанавливать на биссектрисах, как, например, марка М-10 на линии l-l.
Для производства нивелирования следует предусматривать установку необходимого количества связующих марок вместо переходных башмаков. Сохранности марок должно быть уделено особое внимание; всякое повреждение или неоправданная перестановка их вызывает дополнительную ошибку в последующем определении их нового положения. Вместе с тем практика показывает, что перестановки некоторой части марок все же избежать не удается. Примеры размещения марок на консолях или уступах фундамента представлен на рис. 156; пример размещения марок на крупнопанельных зданиях – на рис. 157.
Рисунок 156 - Размещение марок на консолях или уступах фундамента:
1-марка на уступе обреза фундамента, 2-первый ряд облицовки, 3-цоколь, 4-фундамент бутовый, 5-железобетонная плита, 6-марка на консоли железобетонной плиты, 7-облицовка, 8-цоколь, 9-фундамент железобетонный.
Рисунок 157 - Размещение осадочных марок на крупнопанельных зданиях: а) над каркасом; б) с поперечными несущими стенами; в) с продольными несущими стенами.
В таких случаях при перестановке стремятся к тому, чтобы все вновь установленные марки располагались либо на старых местах, либо на тех же вертикалях, над которыми находились старые марки.
