1.4.2. Геодезические работы на нулевом цикле
1.4.2.1. Геодезические работы при возведении фундаментов
1.4.2.1.1. Общие сведения
Сооружение фундаментов - одна из ответственных операций, от которой зависит качество последующих строительных и монтажных работ. Погрешности в закладке фундамента неизбежно нарушат устойчивость всего здания. Поэтому необходимо соблюдать установленную точность разбивки в плане и по высоте.
Все здания и сооружения можно разделить на две основные группы:
-промышленные;
-гражданские.
По конструкции здания можно разделить на:
-одноэтажные здания с ж/б каркасом;
-многоэтажные здания с ж/б каркасом;
-крупнопанельные здания бескаркасные;
-крупнопанельные здания с неполным каркасом;
-кирпичные здания;
-блочные здания;
-монолитные ж/б здания;
-здания из блок - комнат, и т.д.
Таким образом, все здания по конструкции подразделяют на каркасные и бескаркасные. В зависимости от конструкции здания, величины нагрузок и несущей способности грунтов применяют ленточные, свайные, стаканного типа, плитные фундаменты.
По технологии возведения различают фундаменты монолитные и сборные.
1.4.2.1.2. Возведение монолитных фундаментов
При возведении монолитных фундаментов сначала переносят в котлован их оси от обноски, а затем на основе этих осей разбивают контур размещения внутренних граней опалубки. В больших фундаментах опалубку разбивают от обноски. При этом используют идентичные точки обноски и методом прямоугольной створной засечки получают каждую контурную точку, закрепляя ее колышком или штырем.
На малых объектах оси сносят при помощи проволок, навешенных на обноску, на больших - теодолитами, установленными над точками обноски и ориентированными по своим осям. Если применяют проволоки, точка пересечения их сносится на дно котлована отвесом, а если теодолит - определяется на основе пересечения створов, снесенных на дно котлована. Низ фундамента, характерные уступы и верх его контролируют нивелиром от рабочих реперов (рис. 115). Отметку уровня заливки бетона фиксируют гвоздями или цветным карандашом на внутренней стенке опалубки. Вследствие усадки бетона уровень фундамента несколько понижается, что иногда учитывают в отметке опорной поверхности. На практике чаще всего фактическую отметку бетона несколько понижают для того, чтобы затем сделать подливку опорной плиты. Этот способ применяется при возведении фундаментов под технологическое оборудование и под колонны с фрезерованными башмаками.
При постройке ленточных фундаментов стен дополнительно следят за разбивкой вводов в здание подземных коммуникаций. На определенной отметке и по назначенному в проекте расстоянию устанавливают в опалубке деревянные пробки несколько большего диаметра, чем труба коммуникации. При бетонировании фундамента в этих местах остаются отверстия, к которым впоследствии подводят коммуникацию.
После бетонирования фундамента выполняют контрольные измерения расстояний между осями и нивелирование поверхности фундамента. В результате измерений составляют исполнительную схему, в которой показывают отклонения от проектных данных.
При закладке фундаментов для кирпичных стен отклонения от проектных отметок поверхности фундамента могут быть выправлены за счет некоторого увеличения или уменьшения толщины швов кирпичной кладки.

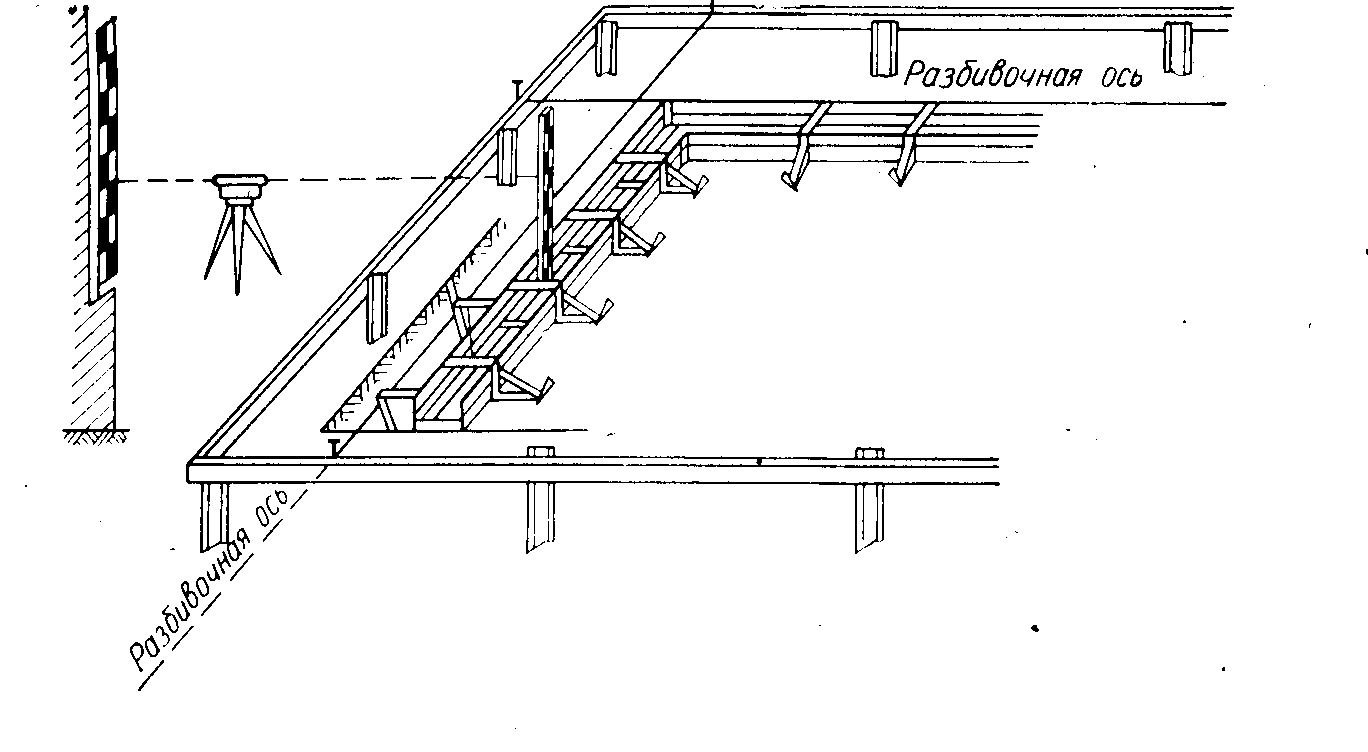

Рисунок 115 - Схема разбивки опалубки ленточного фундамента
