3.2. Однофазный трансформаторы с подвижными обмотками типа тд
3.2.1. Устройство трансформаторов, их характеристика и регулирование тока. Трансформаторы ТД предназначены для сварки •тучными электродами. Электрическая схема трансформатора этого типа показана на рис. 3.2,б. Трансформатор имеет магнитопровод стержневого типа (рис. 3.3). Первичная и вторичная обмотки разделены на две равные части W1/2 и W2/2. Катушки первичной обмотки закреплены неподвижно у нижнего ярма сердечника* Катушки вторичной обмотки с помощью ходового винта могут перемещаться вдоль стержней сердечника в пределах расстояния L.
Такая конструкция позволяет усиливать магнитный поток рассеяния, увеличивая тем самый величину индуктивного сопротивления трансформатора. (Сердечник может быть броневого типа. В этом случае обмотки не разделяют на две части и размещают их на среднем стержне сердечника).
Рис. 3.3. Схема расположения обмоток трансформаторов ТД |
Трансформаторы типа ТД имеют ступенчатое м плавное регулирование сварочного тока (рис. 3.4). Ступенчатое регулирование достигается путем изменения схем включения полуобмоток первичной м вторичной катушeк. Если полуобмотки катушек включены параллельно, то на выходе трансформатора получают режимы больших токов, если последовательно, то режимы малых токов (соответственно области 1 и 2 на рис. 3.4). |
С целью стабилизации горения дуги на малых токах при последовательном включении полуобмоток часть витков первичной обмотки отключается, что несколько повышает напряжение холостого хода трансформатора.
Рис. 3.4. Внешние характеристики трансформатора ТД-503: 1 -ступень больших токов; 2 – ступень малых токов |
|
Рис. 3.5. Влияние расстояния между обмотками на величину тока дуги и индуктивного сопротивления трансформатора |
Переключение ступеней регулирования необходимо производить при отключенном от сети трансформаторе, если последний не оборудован специальными переключателями.
Плавное регулирование сварочного тока внутри каждой ступени осуществляется изменением расстояния между катушками. При L=0 (рис. 3.5) Ig=Igmax, X6=X6min. При L=Lmax ток дуги имеет минимальное значение из-за увеличения индуктивного сопротивления трансформатора до максимума.
3.2.2. Работа трансформатора
При холостом ходе. Вторичная цепь разомкнута, сопротивление дуги равно бесконечности (рис. 3.6).
Рис. 3.6. Работа трансформатора при холостом ходе:
а – электрическая схема включения; б – векторная диаграмма
В первичной цепи под действием напряжения U1, протекает ток холостого хода Ī0. Он создает основной магнитный поток величина которого определяется соотношением Ф0 = I0W1. В первичной обмотке индуктируется э.д.с. самоиндукции Ē1, во вторичной – э.д.с. взаимоиндукции Ē2 (магнитным потоком рассеяния в режиме холостого хода можно пренебречь). Определив падение напряжения на активном и индуктивном сопротивлениях первичной обмотки и отложив их векторы из конца вектора Ē1 по принятым в электротехнике правилам, получим диаграмму работы трансформатора при холостом ходе (рис. 3.6,б).
Под нагрузкой. Во вторичную цепь трансформатора включено сопротивление дуги Rg (рис. 3.7,а).
а |
Рис 3.7. Работа трансформатора под нагрузкой: а – электрическая схема включения; б – векторная диаграмма |
|
В первичной обмотке трансформатора протекает ток Ī1. Он создает основной магнитный поток Ī1 равен сумме токов Ī0, и приведенного вторичного Ī2. Ē2 опережает Ī1 на угол 2. Определив падение напряжений в первичной и вторичной обмотках» можно построить диаграмму работы трансформатора под нагрузкой (рис. 3.7,б).
Увеличение индуктивного сопротивления обмоток трансформатора за счет у сучения полей рассеяния приводит к большим падениям напряжений U1, и U2 и снижает величину коэффициента мощности. Из рис. 3.6,б и 3.7,б видно, что 1 уменьшается при увеличении нагрузки. При номинальных значениях I2 cos достигает значений 0,5 (рис. 3.8).
|
Рис. 3.8. Влияние нагрузки на величину коэффициента мощности
|
При коротком замыкания. Режим короткого замыкания является для сварочного трансформатора аварийным. Он характеризуется увеличением тока во вторичной обмотке на 20..30 % выше номинального (для обычного трансформатора в I5...20 раз). Величина Ī2нв ограничивается индуктивным сопротивлением трансформатора. Векторная диаграмма работы трансформатора в этом режиме показана на рис. 3.9. Напряжение дуги равно нулю из-за Rg = 0. Во вторичной обмотке вся энергия расходуется на потери в стали и меди трансформатора. Поэтому к.п.д. трансформатора в атом режиме, также как и при холостом ходе, равен нулю. Ē1 и Ē2 по сравнима с нормальным режимом работы уменьшаются вследствие роста Ū1 и Ū2.
(3.1)
Tax как индуктивное сопротивление вторичной обмотки невелико, то основную роль в ограничении тока короткого замыкания играет индуктивное сопротивление ХL5, обусловленное магнитным потоком рассеяния.
Рис. 3.9. Работа трансформатора при коротком замыкании |
Векторные диаграммы работы трансформатора при холостом ходе (рис. 3.6,б), под нагрузкой (рис. 3.7,б) и при коротком замыкании (рис. 3.9) дают возможность оценить качество сварочного трансформатора к его технические характеристики. 3.2.3. Технико-экономические характеристики К.п.д. трансформатора зависит от коэффициента нагрузки (рис. 3.10). Наибольшие значения он имеет при =0,5. С увеличением нагрузки к.п.д. уменьшается мало, а при режиме короткого замыкания резко снижается до нуля. |

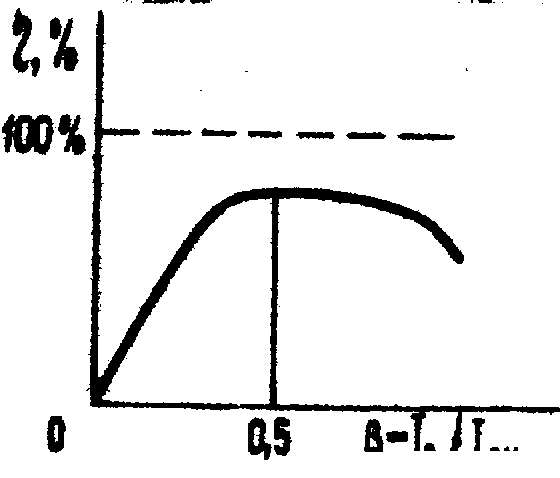

Рис. 3.10. Влияние нагрузки на к.п.д. трансформатора |
Трансформаторы с подвижными обмотками выпускаются серийно электротехнической промышленностью в передвижном (ТДМ-317, ТДМ-40I. ТДМ-503) и переносном (ТД-102, ТД-306) вариантах. Технические данные этих трансформаторов приведены в табл. 3.1. Трансформаторы типа ТД имеют следующие |
недостатки, механизм перемещения одной из обмоток трансформатора усложняет его конструкцию, увеличивает размеры сердечника и потери в нем. В процессе эксплуатации на механизм действуют значительные знакопеременные силы с частотой 100 Гц, которые приводят к преждевременному его разрушению. Расположение катушек на сердечнике таким образом, как показано на рис. 3.3, способствует увеличению габаритов и массы сердечника, а также возникновению дополнительных потерь в конструктивных элементах из-за наличия магнитных полей рассеяния.
Таблица 3.1
Техническая характеристика |
Тип трансформатора |
||||
ТД- 102У2 |
ТД- 306У2 |
ТДМ-317У2 |
ТДМ-401У2 |
ТДМ-503У2 |
|
IHOM, A |
160 |
250 |
315 |
400 |
500 |
UHOM, B |
26,4 |
30 |
32,6 |
36 |
40 |
UXX, B |
80 |
80 |
80 |
80 |
65...75 |
Режим работы, ПН % |
20 |
25 |
60 |
60 |
60 |
PHOM, кBA |
11,4 |
19.4 |
21 |
27 |
36 |
к.п.д., % |
70 |
75 |
83 |
84 |
85 |
масса, кг |
37 |
67 |
130 |
145 |
175 |
Примечания: I. Буква М после обозначения трансформатора свидетельствует о модернизации; 2. Трансформаторы ТДМ-503У2 вй1пускаются 0,1,2 и 3 модификаций: ТДМ-503-1У2 и ТДМ-503-ЗУ2 снабжены устройством снижения напряжения холостого хода УСНТ-06У2; ТДМ-503-2У2 и ТДМ-503-ЗУ2 – конденсатором КСТС-0,38-9.4У2 для повышения cos.
В целом эти недостатки снижают к.п.д., приводят к увеличению массы и габаритов трансформатора и уменьшают его экономичность.
Ранее отечественной электротехнической промышленностью выпускались трансформаторы с подвижными обмотками TC-120, ГС-500, ТСК-300, ТСК-500, СТР-1000. СТР-1000-П, ТСП-1. Основным типом являлись трансформаторы ТС. Они послужили базой для создания современных трансформаторов типа ТД. ТСК отличаются от ТС наличием конденсаторов, включаемых для повышения cog У. Трансформаторы – регуляторы СТР поддерживали параметры процесса в автоматическом режиме с точностью до 3...5 %. СПР-100-П имел оригинальное масляное устройство для успокоения вибраций подвижной системы. В трансформаторе ТСП-1 применялось витковое ступенчатое регулирование. Оно осуществлялось навивкой сварочного кабеля (до 4-х витков) на корпус трансформатора.
