7,8,14)Статически неопределимые задачи. Основные понятия и определения. Особенности статически неопределимых конструкций.
Статически неопределимыми конструкциями наз. те в которых имеются лишние связи. Лишние с точки зрения обеспечения геометрической неизменяемости конструкции но необходимые для удовлетворения дополнительных требований констркции(прочность жесткость)
Статически неопределимыми задачами наз. те, в которых число неизвестных реакций больше числа ур-ий равновесия которое нужно составить для их определения
Порядок решения статически неопределимых задач ;
1)Определяем число неизвестных (n) реакций опор (внутренних усилий)
2)Определяем число ур-ий равновесия (m) которые можно
составить для рассматриваемой задачи
3)Определяем статической неопределимости задач.j=n-m
4)Составляем ур-ие совместности перемещений в кол-ве j(шт)
5)Решаем совместно m ур-ий равновесия и j ур-ий совместности перемещений. Определяем неизвестные реакции опор
Статически неопределимые задачи можно разделить на 5 типов зависимости от вида ур-ия совместности перемещения;
1)Стержень нагружен системой сил
2)Стержневая система
3)Стержни пересекаются в одной точке
4)Монтажные напряжения
5)Статически неопределимые конструкции с температурными нагружениями
Особенности статически неопределимых систем;
1)Статически неопределимы в стержневых системах распределения внутренних усилий N зависит от жесткости элемента
-чем больше жесткость, тем больше усилия на себя берет стержень
Сжатие-жесткость поперечного сечения бруса на растяжение
Жесткость бруса- ЕА/L
2)Если в статически неопределимой конструкции один из элементов выполнен не точно, то при сборке (до нагружения) в конструкции возникают монтажные напряжения
3)если статически неопределимая конструкция собиралась при температуре отличющаяся от температуре эксплуатации, то даже при отсутствии внешних сил при эксплуатации в элементах имеют место температурные напряжения
10)Практические расчеты на срез и смятие.
В соединениях соединительные элементы (заклепки, шпонки, штифты, болты, поставленные без зазора и др.) подвергаются деформации сдвига: одна часть детали сдвигается относительно др. под действием внешних сил.
В сечении детали, совпадающем с плоскостью контакта соединяемых деталей, возникает касательное напряжение среза τср. Это сечение соединительной детали (заклепки) – опасное сечение на срез.
Гипотезы, положенные в основу расчета:
1) В поперечных сечениях заклепки возникает только перерезывающая сила Q.
2) Во всех точках сечения τСР||Q
3) Вов всех точках среза τСР||Q, то внешняя сила между ними равна, т.е. если соединение осуществляется несколькими заклепками, то внешняя сила распределяется между ними равномерно: Fi=F/n, где F – нагрузка на соединение, n – кол-во заклепок, Fi– нагрузка, приходящаяся на одну заклепку.
Q- Fi=0; Q= Fi
τср=Q/Acp=Q/(Пd2/4)=Fi/(Пd2/4)=
=F/(nПd2/4).
Условия прочности заклепки на срез: τср=F/(nПd2/4)≤[τср].
Если прочность листов недостаточна, то они разрушаются от напряжений смятия или же растяжения.
Под действием внешних сил первоначально цилиндрическая плоскость контакта заклепки и листов деформируется (сминается). Первоначально круглые отверстия становятся овальными. Закон изменения σсм зависит от качества изготовления и технологии сборки соединения. Поэтому в инженерных расчетах предполагается, что σсм равномерно распределены по диаметральному сечению.
Условия прочности листов на смятие
σсм=Fi/Acм=F/ndδmin≤[σсм];
σр=Fi/(δmin(t-d));
11)Правило знаков для крутящих моментов (внутренних), возникающих в поперечном сечении под действием скручивающих (внешних): внешний момент считается положительным, если он вращает отсеченную часть вала против часовой стрелки, относительно продольной оси (следует смотреть со стороны поперечного сечения разреза). Знак физического смысла не имеет!

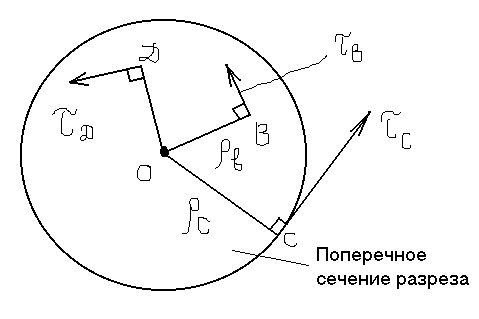

Напряжение и деформацию определяем для брусьев кольцевого и круглого поперечных сечений. Касательные напряжения, возникающие в поперечном сечении в каждой ее точке перпендикулярны радиус-вектору этой точки.
T(x)=∫aτdAρ=∫aτρdA
Крутящий момент Т(х) равен сумме моментов всех элементарных внутренних сил da, возникающих в поперечном сечении разреза относительно продольной оси.
