- •1. Теория я.И.Френкеля о квазикристаллическом строении жидких сплавов и три основных вывода из этой теории. Свойства жидких сплавов с позиции теории я.И.Френкеля.
- •2. Природа кластеров. Неметаллические включения в расплавах и влияние их на свойства жидких расплавов.
- •3. Свойства жидких сплавов: вязкость, плотность. Зависимость их от температуры сплава. Расчет плотности и температуры сплавов
- •4. Смачиваемость и поверхностное натяжение.
- •5. Определение смачиваемости жидким сплавом литейной формы методом «лежащей капли» и регулирование смачиваемости с целью предупреждения пригара на отливках (рисунки, формулы)
- •6. Диффузия . Давление паров металла
- •7.Тепловые свойства металлов. Электрическое сопротивление жидких металлов.
- •8. Термодинамические основы плавильного процесса. Основные законы термодинамики
- •9. Классификация шихтовых материалов, свойства.
- •10. Расчет шихты, понятия о принципах составления шихты , исходные компоненты добавки.
- •12. Основные химические взаимодействия между расплавом, атмосферой, шлаком, футеровкой, флюсами.
- •13. Состояние примесей в сплавах. Выбор способа очистки сплавов от примесей. Комплексные способы очистки. Технологические приемы очистки сплавов (классификация способов, рисунки).
- •14. Рафинирование, раскисление и модифицирование металлических расплавов
- •15. Способы обработки металлических расплавов с целью измельчения структуры в литых изделиях.
- •17. Обосновать возникновение в отливках а) газовой пористости, б) неметаллических включений, несоответствия геометрических размеров.
- •18. Классификация способов заливки форм. Структура потоков расплава. Конфигурация и параметры свободной струи расплава.
- •19. Закон непрерывности потока жидкого сплава в каналах литейной формы; шлакозадержание и тонкая очистка сплавов элементами литниковой системы (формулы, рисунки)
- •20. Обосновать необходимость расчета каждого из элементов литниковой системы, основываясь на функциях каждого элемента и законах течения расплавов (рисунки)
- •21. Основы расчета литниковых систем приближенным универсальным методом
- •22. Давление расплава на стенки формы. Изменение давления в вертикальных и горизонтальных каналах.
- •23.Виды брака отливок, возникающие при неправильном конструировании и расчетах литниковой системы.
- •24. Жидкотекучесть сплавов, связь ее с положением сплава на диаграмме состояния и зависимость от различных факторов со стороны формы и сплава (диаграммы, графики)
- •25. Заполняемость литейных форм жидким расплавом. Зависимость ее от свойств сплава и конструктивных особенностей формы. Мероприятия по улучшению заполняемости форм для тонкостенных отливок
- •26. Взаимодействие металлических расплавов с кислородом, водородом, азотом. Способы дегазации расплавов
- •27. Взаимодействие металлических расплавов со сложными газами. Меры предупреждения газонасыщения
- •28. Состав литейной разовой формы и физико-химические взаимодействия с ней жидких сплавов
- •29. Дефекты отливок связанные с литейной формой.
- •30. Теплофизические и технологические свойства сплавов материалов формы
- •31. Физико-химические процессы на границе «металл-форма» и образование дефектов: пригара; ужимин; наростов.
- •32. Физико-химические процессы на границе «металл-форма» и образование дефектов ситовидной пористости; засоров и неметаллических включений.
- •33. Зависимость структуры металла в отливках от процесса теплопередачи. Регулирование тепловых процессов в литейной форме
- •3 4. Типы литейных форм.
- •35. Методы исследования тепловых процессов в литейной форме.
- •38. Гомогенное и гетерогенное зарождение центров кристаллизации. Объемная и последвательная кристаллизация.
- •39. Последовательная и объемная кристаллизация сплавов. Зависимость заполняемости форм от характера кристаллизации. Теоретические предпосылки и приемы регулирования структуры в литом изделии
- •40. Теоретические предпосылки и технологические приемы регулирования кристаллического строения литого сплава.
- •41. Параметры кристаллизации (лск, цк) и зависимость их от технологических факторов
- •42. Переохлаждение сплавов и зависимость от него формы т размеров зерен.
- •43. Кристаллизация металлов и сплавов. Кластеры и наследственность. Кристаллизация на примесях, активация примесей
- •44. Область затвердевания и формирование структурных зон.
- •45. Двухфазная область кристаллизации и параметры кристаллизации; связь их с энергией Гиббса и диаграммами состояния сплавов
- •46. Дефекты отливок, образующие в процессе кристаллизации.
- •47. Методы исследования затвердевания металла в отливки
- •48. Ликвационные процессы в отливках. Виды дефектов, возникающие в результате ликвации компонентов в сплаве.
- •49. Внутрикристаллическая и зональная ликвация в отливках. Связь ликвационных процессов с условиями затвердевания отливки.
- •50. Технологические приемы, обеспечивающие снижение химической неоднородности по сечению отливки (диаграммы, рисунки)
- •51. Влияние вибрации, перемешивания ультрозвуковой обработки на структуру металла в отливки
- •52. Влияние модифицирования, активации примесей, термовременной обработки, суспензионного литья на структура расплава.
- •53 Влияние структуры металла в отливке на ее физико- механические свойства.
- •54. Теоретическое обоснование и технологические приемы , обеспечивающие формирование мелкозернистой и крупнозернистой структуры.
- •55. Физическая природа объемной усадки металлов и сплавов при затвердевании. Коэффициенты объемной усадки сплавов (формулы, диаграммы, рисунки)
- •56. Механизм образования усадочной пористости в отливках, факторы, влияющие на образование усадочных пор. Технологические приемы, обеспечивающие предупреждение усадочной пористости в отливках
- •57. Зависимость вида усадочных пустот от положения сплава на диаграмме состояния. Влияние характера кристаллизации на механизм образования усадочных пустот
- •58. Технологические приемы, обеспечивающие предупреждение усадочной пористости. Мероприятия по борьбе:
- •59. Механизм образования концентрированной усадочной раковины в отливках и технологические приемы, обеспечивающие такой механизм кристаллизации отливок (диаграммы, рисунки)
- •60. Концентрированная усадочная раковина и рассеянная усадочная пористость.
- •61. Свободная и затрудненная усадка отливок из различных сплавов.
- •62. Питание и затвердевание отливок. Прибыли и основы их расчета
- •63. Направленная кристаллизация. Прибыли, их назначение и основная классификация.
- •64. Факторы учитываемые при расчете и выборе формы и местоположения прибыли . Универсальные методы расчета.
- •66. Напряжения в отливках. Виды напряжения. Меры предупреждения напряжений.
- •68. Трещины в отливках. Виды трещин. Меры предупреждения трещин.
- •69. Факторы, влияющие на возникновение напряжений и трещин в отливках. Механизм образования этих дефектов. Мероприятия по их предупреждению или устранению
- •70. Трещины горячие и холодные. Процесс образования горячих трещин в отливках.
4. Смачиваемость и поверхностное натяжение.
Отдельные атомы внутри жидкости связаны между собой взаимно уравновешенными силами, поэтому жидкость находится в покое.
Равновесие атомарных сил, однако, нарушено на поверхности где жидкость контактирует с другой, например, со стенкой формы, воздухом и т.п. Здесь атомы металла имеют меньше соседей, чем внутри расплава. Вследствие этого силы притяжения на поверхности расплава уравновешиваются, а возникают, направленные во внутрь расплава перпендикулярно к его поверхности, и называются поверхностным натяжением. В результате на внутренние слой расплава, лежащие непосредственно под его поверхностью, действует давление, которое снижается пропорционально восьмой степени расстояния от поверхности.
Поверхностное натяжение соответствует силе, которую, необходимо приложить, чтобы увеличить периметр поверхности расплава на единицу длины, или работе, которую необходимо произвести для увеличения поверхности жидкости на единицу площади:
Термодинамика рассматривает поверхностное натяжение как меру изменения свободной энергии системы при изменении ее поверхности:
Отсюда видно, что самопроизвольными могут быть только те процессы, которые сопровождаются уменьшением поверхности раздела фаз, поскольку только в этом случае dS<0 и dZ < 0 (рис. 9).
Если силы, связывающие атомы, больше сил взаимодействия между ними и другой средой, например стенкой формы, то вследствие неуравновешенности сил, поверхность такого металла приобретает выпуклую форму (рис. 9 а).
Напряжение, возникающее на границе контакта между формой и расплавом, при этом уравновешивается некоторым превышением уровня металла над местом контакта. Форма оказывает противодействие контакту металла с ней, т.е. она является металлофобной - несмачиваемой.
Рис. 9. Действие поверхностного натяжения на границе контакта двухсред: а-расплав не смачивает форму; б-расплав индифферентен к форме; в - расплав смачивает форму

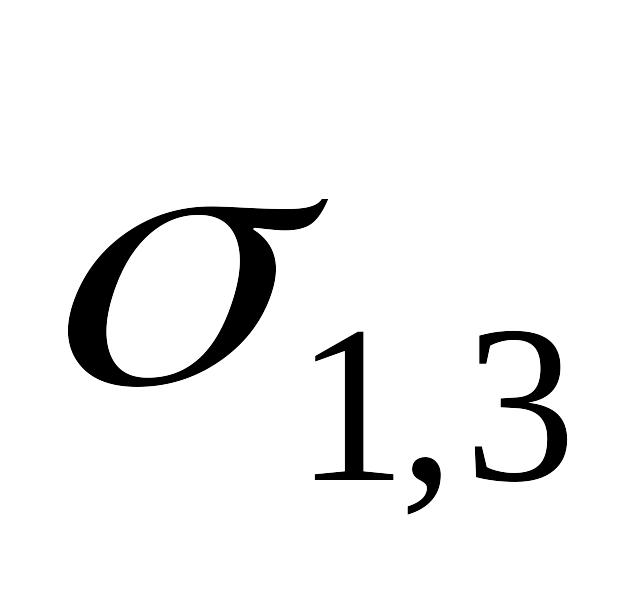

Применим следующие обозначения: 1 - расплав, 2 -воздух и 3 - форма. Теоретически на границе раздела этих трех сред вследствие описанного эффекта действуют силы поверхностного натяжения. Между расплавом и воздухом поверхностное натяжение составит , между расплавом и формой и между воздухом и формой - . В данном случае > . В соответствии со схемой рис. 9,а можно записать
,
где, - краевой угол смачивания.
Несмачиваемость формы играет положительную роль, частности препятствует проникновению расплава в поры поверхности формы и образованию механического пригара .отливках.
Если поверхностное натяжение на границе между расовом и формой и между воздухом и формой одинаково (рис. 9, б), то форма индифферентна по отношению к металлу. В этом случае на границе контакта металл с формой не происходит ни подъема, ни опускания уровня металла. В уравнении пропадает второй член, так как 90°, то соs = 0. Тогда остается:
Третий возможный вариант: Здесь справедливо равенство
В этом случае уровень металла на границе контакта с формой повышается, металл поднимается на стенку формы, (т.е. она является смачиваемой (металлофильной). Смачивание формы способствует проникновению металла в поры ее поверхности, образованию пригара на отливках, а также более полному заполнению тонких сечений отливок и получению более точного отпечатка полости металлом.
Смачиваемость и несмачиваемость формы зависит от химического сродства металла и формы. Например, форма из смеси на основе кварцевого песка для сплавов железа является несмачиваемой. Однако из-за быстрого окисления поверхности расплава стали и чугуна на их поверхности образуется пленка из оксидов железа, которая является причиной повышения смачиваемости. Если в стали и чугуне содержится алюминий, то на их расплаве образуйся пленка оксида алюминия, поверхностное натяжение повышается, и форма полностью смачивается металлом.
Высокое поверхностное натяжение значительно облегчает разливку металлов. Оно препятствует вспениванию, затрудняет нежелательное разделение струи металла и препятствует проникновению металла в стенку песчаной формы. В то же время поверхностное натяжение препятствует затеканию металла в острые углы и кромки и делает их закругленными. Поверхностное натяжение является показателем состояния расплава и изменяется в зависимости от состава, температуры и степени засоренности его неметаллическими включениями. .Металлы с высокой температурой плавления обладают, как правило, более высоким поверхностным натяжением, чем легкоплавкие металлы. Поверхностное, натяжение при литье достигает еще более высоких значений вследствие неизбежного окисления металлов.
