- •1. Теория я.И.Френкеля о квазикристаллическом строении жидких сплавов и три основных вывода из этой теории. Свойства жидких сплавов с позиции теории я.И.Френкеля.
- •2. Природа кластеров. Неметаллические включения в расплавах и влияние их на свойства жидких расплавов.
- •3. Свойства жидких сплавов: вязкость, плотность. Зависимость их от температуры сплава. Расчет плотности и температуры сплавов
- •4. Смачиваемость и поверхностное натяжение.
- •5. Определение смачиваемости жидким сплавом литейной формы методом «лежащей капли» и регулирование смачиваемости с целью предупреждения пригара на отливках (рисунки, формулы)
- •6. Диффузия . Давление паров металла
- •7.Тепловые свойства металлов. Электрическое сопротивление жидких металлов.
- •8. Термодинамические основы плавильного процесса. Основные законы термодинамики
- •9. Классификация шихтовых материалов, свойства.
- •10. Расчет шихты, понятия о принципах составления шихты , исходные компоненты добавки.
- •12. Основные химические взаимодействия между расплавом, атмосферой, шлаком, футеровкой, флюсами.
- •13. Состояние примесей в сплавах. Выбор способа очистки сплавов от примесей. Комплексные способы очистки. Технологические приемы очистки сплавов (классификация способов, рисунки).
- •14. Рафинирование, раскисление и модифицирование металлических расплавов
- •15. Способы обработки металлических расплавов с целью измельчения структуры в литых изделиях.
- •17. Обосновать возникновение в отливках а) газовой пористости, б) неметаллических включений, несоответствия геометрических размеров.
- •18. Классификация способов заливки форм. Структура потоков расплава. Конфигурация и параметры свободной струи расплава.
- •19. Закон непрерывности потока жидкого сплава в каналах литейной формы; шлакозадержание и тонкая очистка сплавов элементами литниковой системы (формулы, рисунки)
- •20. Обосновать необходимость расчета каждого из элементов литниковой системы, основываясь на функциях каждого элемента и законах течения расплавов (рисунки)
- •21. Основы расчета литниковых систем приближенным универсальным методом
- •22. Давление расплава на стенки формы. Изменение давления в вертикальных и горизонтальных каналах.
- •23.Виды брака отливок, возникающие при неправильном конструировании и расчетах литниковой системы.
- •24. Жидкотекучесть сплавов, связь ее с положением сплава на диаграмме состояния и зависимость от различных факторов со стороны формы и сплава (диаграммы, графики)
- •25. Заполняемость литейных форм жидким расплавом. Зависимость ее от свойств сплава и конструктивных особенностей формы. Мероприятия по улучшению заполняемости форм для тонкостенных отливок
- •26. Взаимодействие металлических расплавов с кислородом, водородом, азотом. Способы дегазации расплавов
- •27. Взаимодействие металлических расплавов со сложными газами. Меры предупреждения газонасыщения
- •28. Состав литейной разовой формы и физико-химические взаимодействия с ней жидких сплавов
- •29. Дефекты отливок связанные с литейной формой.
- •30. Теплофизические и технологические свойства сплавов материалов формы
- •31. Физико-химические процессы на границе «металл-форма» и образование дефектов: пригара; ужимин; наростов.
- •32. Физико-химические процессы на границе «металл-форма» и образование дефектов ситовидной пористости; засоров и неметаллических включений.
- •33. Зависимость структуры металла в отливках от процесса теплопередачи. Регулирование тепловых процессов в литейной форме
- •3 4. Типы литейных форм.
- •35. Методы исследования тепловых процессов в литейной форме.
- •38. Гомогенное и гетерогенное зарождение центров кристаллизации. Объемная и последвательная кристаллизация.
- •39. Последовательная и объемная кристаллизация сплавов. Зависимость заполняемости форм от характера кристаллизации. Теоретические предпосылки и приемы регулирования структуры в литом изделии
- •40. Теоретические предпосылки и технологические приемы регулирования кристаллического строения литого сплава.
- •41. Параметры кристаллизации (лск, цк) и зависимость их от технологических факторов
- •42. Переохлаждение сплавов и зависимость от него формы т размеров зерен.
- •43. Кристаллизация металлов и сплавов. Кластеры и наследственность. Кристаллизация на примесях, активация примесей
- •44. Область затвердевания и формирование структурных зон.
- •45. Двухфазная область кристаллизации и параметры кристаллизации; связь их с энергией Гиббса и диаграммами состояния сплавов
- •46. Дефекты отливок, образующие в процессе кристаллизации.
- •47. Методы исследования затвердевания металла в отливки
- •48. Ликвационные процессы в отливках. Виды дефектов, возникающие в результате ликвации компонентов в сплаве.
- •49. Внутрикристаллическая и зональная ликвация в отливках. Связь ликвационных процессов с условиями затвердевания отливки.
- •50. Технологические приемы, обеспечивающие снижение химической неоднородности по сечению отливки (диаграммы, рисунки)
- •51. Влияние вибрации, перемешивания ультрозвуковой обработки на структуру металла в отливки
- •52. Влияние модифицирования, активации примесей, термовременной обработки, суспензионного литья на структура расплава.
- •53 Влияние структуры металла в отливке на ее физико- механические свойства.
- •54. Теоретическое обоснование и технологические приемы , обеспечивающие формирование мелкозернистой и крупнозернистой структуры.
- •55. Физическая природа объемной усадки металлов и сплавов при затвердевании. Коэффициенты объемной усадки сплавов (формулы, диаграммы, рисунки)
- •56. Механизм образования усадочной пористости в отливках, факторы, влияющие на образование усадочных пор. Технологические приемы, обеспечивающие предупреждение усадочной пористости в отливках
- •57. Зависимость вида усадочных пустот от положения сплава на диаграмме состояния. Влияние характера кристаллизации на механизм образования усадочных пустот
- •58. Технологические приемы, обеспечивающие предупреждение усадочной пористости. Мероприятия по борьбе:
- •59. Механизм образования концентрированной усадочной раковины в отливках и технологические приемы, обеспечивающие такой механизм кристаллизации отливок (диаграммы, рисунки)
- •60. Концентрированная усадочная раковина и рассеянная усадочная пористость.
- •61. Свободная и затрудненная усадка отливок из различных сплавов.
- •62. Питание и затвердевание отливок. Прибыли и основы их расчета
- •63. Направленная кристаллизация. Прибыли, их назначение и основная классификация.
- •64. Факторы учитываемые при расчете и выборе формы и местоположения прибыли . Универсальные методы расчета.
- •66. Напряжения в отливках. Виды напряжения. Меры предупреждения напряжений.
- •68. Трещины в отливках. Виды трещин. Меры предупреждения трещин.
- •69. Факторы, влияющие на возникновение напряжений и трещин в отливках. Механизм образования этих дефектов. Мероприятия по их предупреждению или устранению
- •70. Трещины горячие и холодные. Процесс образования горячих трещин в отливках.
13. Состояние примесей в сплавах. Выбор способа очистки сплавов от примесей. Комплексные способы очистки. Технологические приемы очистки сплавов (классификация способов, рисунки).
Жидкие сплавы представляют собой сложную систему, содержащую большое количество взвешенных частиц нерастворимых примесей. Во многих случаях металлические расплавы имеют микрогетерогенное строение.
Неметаллические включения (примеси) в отливках представляют собой твердые частицы соединений компонентов сплавов с неметаллическими примесями. Их размеры колеблются от долей микрона до десятков микрон. Основная масса неметаллических включений в литейных сплавах делится по составу на окислы и сульфиды. По видам источников неметаллические включения делятся на попадающие в сплав вместе с шихтой, из футеровки, материала формы (экзогенные, внесенные) и на продукты взаимодействия компонентов сплава с примесями или добавками, с атмосферой, футеровкой (эндогенные, собственные). Эндогенные включения – это окислы, сульфиды, нитриды их в сплавах до 90%. К экзогенным – сложные окислы металлов и неметаллов, силициды. По формам неметаллические включения делятся на круглые, кристаллические, дендритные и пленочные (рис.1),
Примеси в сплавах бывают: растворимые и мало или почти нерастворимые. Растворимые примеси формируются в качестве самостоятельной фазы только при кристаллизации; нерастворимые примеси могут существовать в жидком металле в виде мелких частиц. Соединения, входящие в состав неметаллических включений, наиболее части встречающихся в литейных сплавах: сферические; кристаллические; дендритные; пленочные.
Малорастворимые включения (например, окислы в стали) при увеличении скорости кристаллизации в широком диапазоне не изменяют своих размеров.
При размерах порядка микрона всплывание происходит настолько медленно, что очищение металла за время затвердевания даже крупных слитков практически не происходит.
Растворимые включения (например, сульфиды в стали) существенно изменяются в зависимости от условий кристаллизации. При увеличении скорости кристаллизации уменьшается и их размер, и объемная доля. Это объясняется тем, что при ускорении охлаждения диффузия в жидкой фазе не успевает выровнять состав вблизи границ зерен. Кроме того, происходит измельчение самого зерна.
Неметаллические включения, относящиеся к этим двум группам, образуются элементами, дающими с основой сплава диаграммы состояния различного типа.
Для предотвращения образования или уменьшения количества неметаллических включений в сплавах необходимо проведение следующих мероприятий:
А. Борьба с нерастворимыми включениями.
1. Отстаивание жидкого металла. Способ действенен только по отношению к крупным включениям.
2. Продувка сплавов инертными газами, пузырьки которых увлекают за собой и флотируют включения. Газы выносят примеси на поверхность, цепляя их, а также газовые примеси. Подаются в виде очень легких пузырьков. Недостатки: длительная выдержка после продувки.
3. Обработка цветных сплавов флюсами, растворяющими окисные включения и переносящими их в слой шлака. Основные требования к способу: хорошая смачиваемость к примесям, максимальная несмачиваемость к сплаву.
4. Фильтрация через огнеупорные фильтры легких цветных сплавов.
Б. Борьба с растворимыми включениями.
1. Переведение растворимых включений в нерастворимые, способные легко удаляться из соединения, например раскисление. Способ заключается в том, что вводимая добавка должна иметь к выводимой примеси большее сродство, чем сплав.
2. Ускорение затвердевания.
Классификация процессов обработки расплавов представлена на рис.2.
Очистка от вредных примесей называется рафинированием. Даже при точном выполнении процесса плавки в расплаве остаются примеси, попавшие в шихтой, образующиеся результате взаимодействия расплава с футеровкой, атмосферой, шлаком и т.д.
Выбор способа от растворимых примесей флюсованием, отстаиванием или фильтрацией с вакуумированием.
От нерастворимых примесей продувка газами, обработкам хлоридами или флюсами, отстаиванием, фильтрация.
От газовых включений: продувка газами, вакуумирование, выдержка в инертной атмосфере, обработка хлоридами, физическими воздействиями (полями).
Окислением очищают расплавы в печи от растворимых металлических примесей (Cu от Pb, Fe, Ni, As, Vi, Sb; Ni от Si, S, Mg, Mn).
Добавка должна иметь большее сродство к кислороду (S, Cl, F), чем рафинируемый расплав. Например, для удаления серы из стали и чугуна вводят добавки лучше взаимодействующие с серой, чем с железом: FeS + CaO = CaS + FeO; FeS + Mg = MgS + Fe.
При удалении фосфора из стали и чугуна протекают следующие реакции: 2P + 5 FeO = P2O5 + 5 Fe; 3FeO + P2O5 = (FeO)3*P2O5; (FeO)3*P2O5 + 4 СаО = (CaO)3*P2O5 + 3FeO.
При продувке печи воздухом, кислородом или вводом окисляющихся флюсов (наведением шлака заданного состава) происходит реакция рафинирования методом окисления.
Для внепечной обработки применяют синтетические шлаки (отдельно выплавленные и перелитые в ковш). Затем в ковш переливают расплав.
Флюсование. Флюсы – это в основном материалы минерального происхождения. Покровные флюсы предохраняют твердую шихту от окисления, а расплав – от контакта с атмосферой. Рафинирующие флюсы содержат химически активные компоненты, которые образуют с примесями нерастворимые соединения, и ошлаковывающие вещества, которые обволакивают твердые примеси и выносят их в шлак. Иногда используют покровно-рафинирующие флюсы, как например, смесь хлоридов и фторидов для алюминиевых сплавов. Флюсование может быть верхнее, нижнее и по всему объему в зависимости от плотности примесей. Очень важно, чтобы флюсы лучше смачивали примеси, чем расплав; поверхностное натяжение флюсов должно быть минимальным.
Дегазация. Если газ с металлом при кристаллизации образует твердые растворы, то на качество отливок это сильно не влияет. Если же газ с металлом образует жидкие растворы, и затем он выделяется, то возникают поры или раковины.
Поэтому проводят дегазацию шихтовых материалов, жидкого металла вакуумированием, продувкой расплава газами, обработкой хлоридами. Выдержкой в атмосфере инертных газов, физическим воздействием на жидкий металл. А также предупреждают выделение газов при кристаллизации.
Вакуумирование.

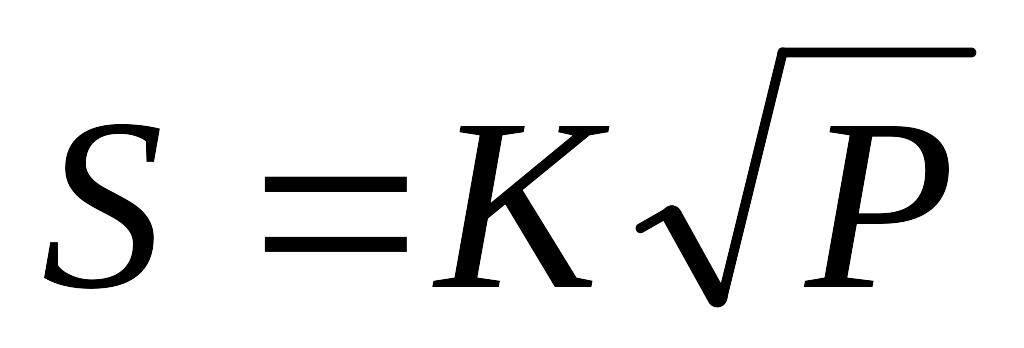

По закону Сивертса
,
где S
– растворимость газов, К – коэффициент
пропорциональности, Р - давление над
металлом. Чем больше Р, тем меньше S.
Создание разрежения над металлом
сопровождается понижением температуры
кипения усилением выделения газа из
металла. С пузырьками газов из расплава
выносят в шлак и твердые включения.
Вакуумирование широко применяют для дегазации медных. Алюминиевых, никелевых и специальных сплавов. Сплавы с легкоиспаряющимися компонентами не вакуумируют, т.к. они испаряются вместе с газами.
Продувка газами. По отношению к сплаву промывные газы делятся на инертные (например, N, Ar, He) и активные (хлор). В пузырьки промывного газа диффундируют растворенные в металле газы. Чем мельче пузырьки промывного газа, тем медленнее они всплывают и больше собирают газовых пузырьков из металла, а заодно и твердых включений.
Продувка азотом используется для рафинирования алюминиевых, медных и магниевых сплавов.
Алюминиевые сплавы эффективнее рафинируются хлором. Образуются газообразные AlCl3 и HCl. Однако хлор токсичен и из-за опасности процесса применение его ограничено.
После продувки сплав выдерживают 10-15 мин для окончательного выхода на поверхность расплава даже очень мелких пузырьков газов. Продувкой газами обрабатывают, главным образом, алюминиевые сплавы.
Обработка хлоридами. Механизм тот же, что и при продувке газами, только используют хлориды Zn, Al, Mn, B и другие. Твердые хлориды вводят на дно ванны, жидкие и объем. Самый дешевый – хлористый аммоний. В результате происходит механический выброс оксидов и газов на поверхность ванны.
Выдержка расплава в атмосфере инертных газов. Процесс также основан на законе дальтона о выравнивании парциальных давлений газа в расплаве и атмосфере над ним (вакуум или другой газ) за счет диффузии газа из расплава. Применяется для обработки сплавов, на поверхности которых не создаются плотные и прочные пленки оксидов затрудняющих диффузию (как, например, алюминиевые сплавы и медные сплавы на основе Al, Si, Be и т.д.).
Дегазация физическим воздействием. Осуществляется она путем вибрации или обработки сплава ультразвуком. Возникают разрывы сплошности расплава, т.е. микроскопические полости с глубоким вакуумом, в которые устремляется газ в атомарном состоянии и благодаря вакууму переходит в молекулярное состояние. Пузырьки накапливаются, увеличиваются в размере и удаляются в атмосферу, унося заодно и твердые включения примесей. Провзаимодействовать с металлом вновь газ не может, так как находится уже в виде молекул. Такая обработка способствует и измельчению структуры металла, что повышает его механические свойства.
Фильтрация. Даже после лучших способов рафинирования в расплаве остаются неметаллические включения в виде оксидных плен и шлака. Для окончательной очистки расплав подвергают фильтрации через инертные, активные фильтры или жидкие солевые растворы. Инертные фильтры – это сетки из окалиностойкой стали, титана, стеклоткани, а также кусковые фильтры – бой графитшамотных тиглей, флюсовая и магнезитовая крошка, стальные шарики и т.д. Активные фильтры – фтористые соли и флюсы с большей температурой плавления, чем у сплава (криолит Na3ALF6 – Тпл = 1000 ºС; плавиковой шпат CaF2 – 1378 ºC; 52 % MgF2 + 48 % CaF2 – 948 ºC; 80 % Na3AlF6 + 20 % CaF2 – 900 ºС) в виде кусковых однородных или послойных фильтров.
Эффективность способа зависит от смачиваемости фильтра, толщины его, размера ячеек сетки или кусков, гидродинамических процессов и т.д.
Через кусковые фильтры пропускают Al, Mg, Ni, Zn, Cu-сплавы.
Наиболее эффективной является фильтрация через жидкие солевые растворы (адсорбенты неметаллических включений).
Кроме перечисленных способов, применяют и другие методы рафинирования.
Перегрев. Перегрев применяют для низкотемпературных сплавов (цинковых, латуни и т.д.).
Отстаивание. Отстаивание применяют для алюминиевых и магниевых сплавов в тех случаях, когда разница плотностей сплава и неметаллических (крупных) включений значительная.
Электрические методы обработки. Жидкие шлаки и солевые растворы имеют электрохимическую природу, а примеси находятся в ионном состоянии. Наложение электрического тока и сочетание его с различными пирометаллургическими процессами позволяет производить рафинирование расплавов на основе электролиза расплавов и движения ионов в электрическом поле (электрофлюсовый и электрохимический методы).
