13.Скважи и ее элементы. Классификация скважин в нефтяной промышленности.

Скважина представляет собой направленную цилиндрическую горную выработку, сооружаемую с поверхности земли специальными механическими средствами. Характеризуется малым диаметром по сравнению с ее глубиной.

Начало скважины называют устье 1, ее дно в массиве горных пород – забой 3, цилиндрическая поверхность, называемая стенкой, образует ствол 2. Процесс сооружения скважины в горных породах земной коры называют бурением (процессом бурения). В законченном виде стенки скважины закреплены стальными трубами 5 и цементом 6, а продуктивный пласт имеет гидравлическое сообщение 7 со скважиной. Устье оборудуют специальной арматурой,установленной на фланце 4. на которую подвешивают в стволе скважины эксплуатационное оборудование.

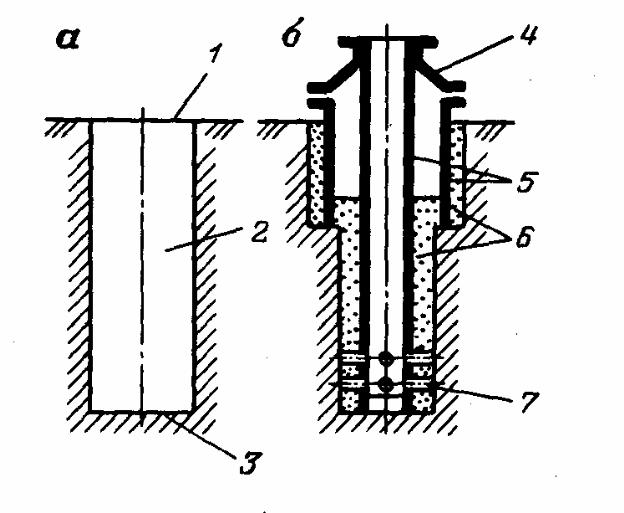

Рис. 4.1. Схема скважины

а) в стадии бурения

б) в законченном виде

Цель строительства скважины – создание устойчивого не разрушающегося канала, соединяющего проектный (эксплуатационный) объект, расположенный в недрах земли с дневной поверхностью. Породы разрушают специальным разрушающим инструментом по всей площади забоя, или по его периферийной части, оставляя в центре скважины колонку пород (керн), которую поднимают на поверхность для изучения состава и строения пройденного интервала. Инструмент для разрушения породы по всей площади принято называть долото, для отбора керна – бурильная головка и коронка

В нефтяной промышленности, исходя из потребностей поиска, разведки и разработки залежей углеводородов, по назначению скважины подразделяют на следующие категории:

Опорные скважины, предназначены для изучения закономерностей залегания горных пород в глубинных недрах земли и выявления геологических образований, благоприятных для накопления углеводородов. Их бурят обычно до технически возможной глубины используемого оборудования и достигнутого технологического уровня бурения скважин.

Параметрические скважины более детально исследуют те зоны, где предполагается наличие благоприятных условий для образования нефтяных и газовых месторождений.

Поисковые скважины на основе данных комплекса поисков геофизическими и другими методами (в том числе бурения структурных, опорных и параметрических скважин), подтверждают наличие скоплений углеводородов или их отсутствие и предназначены для открытия новых залежей нефти и газа.

Разведочные скважины начинают бурить после установления поисковыми скважинами наличия пластов, содержащих углеводороды для оценки промышленного значения месторождения, подготовки запасов нефти и газа, накопления данных для составления проектов разработки залежей. Поисковые и разведочные скважины могут быть переведены в фонд добывающих скважин, или ликвидированы, как выполнившие свое назначение.

Эксплуатационные скважины разделяют на добывающие, предназначенные для извлечения продукции из разведанных залежей (газ, нефть, газовый конденсат) и нагнетательные, через которые в пласты из поверхности земли нагнетают жидкость или газ с целью воздействия на

эксплуатируемые объекты.

К категории эксплуатационных относят также скважины оценочные, наблюдательные, пьезометрические, специальные, которые используют для контроля изменений параметров залежи в процессе эксплуатации, отработки

новых технологий (опорно-технологические) и пр.

14. Понятие о конструкции скважин. Параметры конструкции и основные элементы.

Скважина представляет собой направленную цилиндрическую горную выработку, сооружаемую с поверхности земли специальными механическими средствами. Характеризуется малым диаметром по сравнению с ее глубиной. Начало скважины называют устье 1, ее дно в массиве горных пород –забой* 3, цилиндрическая поверхность, называемая стенкой, образует ствол 2. Процесс* сооружения скважины в горных породах земной коры называют бурением (процессом бурения). В законченном виде стенки скважины закреплены стальными трубами* 5 и цементом 6, а продуктивный пласт* имеет гидравлическое сообщение 7 со скважиной. Устье оборудуют

специальной арматурой, установленной на фланце 4. на которую подвешивают в стволе скважины эксплуатационное оборудование. Скважина (ось скважины) может быть вертикальной или наклонной. Расстояние от устья до забоя по вертикали – глубина скважины, а по оси ствола – ее длина. У вертикальной скважины проекции устья и забоя совпадают, а отклонение оси ствола от вертикали не превышает 2 -3 градусов. У наклонно - направленной скважины конечный забой смещен от вертикали в заданном направлении на расчетное расстояние.
