2.21 Фонтанный способ эксплуатации скважин

Способ эксплуатации, при котором подъем жидкости осуществляется только за счет природной энергии называют фонтанным.

По мере падения пластового давления природной энергии становится недостаточно для подъема жидкости доб устья скважины, а только на определенную от забоя высоту. Установившийся при этом уровень в стволе скважины называют статическим, а давление столба жидкости на забой равно пластовому давлению.

Рпл.= Р заб. = Рж gH . Н-высота установившегося в скважине уровня.

Способ эксплуатации, при котором недостающую энергию для подъема жидкости выше статического уровня следует вводить в каком либо виде с поверхности, называют механизированным.. Механизированный подъем производится с помощью энергии вводимого в скважину сжатого газа или извлекается различными типами насосов. Жидкость и газ извлекают на дневную поверхность по спущенной в скважину (внутрь эксплуатационной колонны) подъемной (лифтовой) колонне при всех способах эксплуатации. Подъемная колонна предохраняет эксплуатационную колонну от эрозии и коррозии и является основанием для размещения в данном интервале ствола внутрискважинного подземного оборудования. Колонна составлена из насосно-компрессорных труб (НКТ), соединена на поверхности с устьевой арматурой. В зависимости от способа эксплуатации трубы и составленные из них колонны называют фонтанными, компрессорными или насосными.

2.22 Эксплуатация скважин погружными центробежными насосами.

Погружной центробежный электронасос (ПЭЦН) - многоступенчатый, секционный. Каждая ступень состоит из направляющего аппарата и рабочего колеса, насаженного на общий вал. Число ступеней может достигать 400.

Основной орган насоса - рабочие колеса 1 (ротор). Ступень насоса представляет ротор и статор

В настоящее время изготавливают насосы с подачей от 40 до 3000 м3/сут.

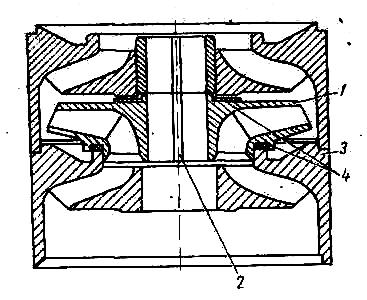

1-лопатки ротора, 2- вал насоса,

3 - статор, 4 – кольцо

При вращении рабочих колес увеличивается напор протекающей через них жидкости. Поступающая из скважины жидкость попадает на вращающиеся лопатки рабочего колеса и увлекается в полость насоса, где приобретает вращательное движение и под напором выбрасывается с большой скоростью на лопатки статора. Проходя между лопатками статора, жидкость изменяет направление, теряет скорость и отводится в следующую ступень. Напор жидкости, создаваемой одной ступенью, составляет от 3.5 до 5.5 им водяного столба.

Погружной электродвигатель (ПЭД) асинхронный трехфазного тока с короткозамкнутым ротором, специальной конструкции вертикального исполнения, длиной 4.2 – 8.2 м.

Протектор – устройство, позволяющее предохранить полость электродвигателя от проникновения пластовой жидкости.

Компенсатор – устройство для регулирования объема масла в ПЭД.

Станция управления обеспечивает контроль и регулирование работы установки, автоматическое включение, выключение ее в зависимости от давления в коллекторе.
