2.9. Полная и полезная длина путей

Различают полную и полезную длину станционных путей.

Полная длина сквозного пути измеряется между остряками ведущих на него стрелочных переводов. Полная длина тупиковых путей измеряется меж­ду остряками стрелочных переводов, ведущих на этот путь, и упором. При подсчете полной длины необходимо следить, чтобы были учтены все пути, съезды и стрелочные улицы и в то же время не допускать подсчета одних и тех же элементов дважды.

Полезная длина путей — часть полной длины, на которой устанавлива­ется подвижной состав, не нарушая безопасности движения по соседним путям. Полезная длина путей может ограничиваться предельными стол­биками, выходными или маневровыми сигналами, стрелочными перево­дами, упорами. На рис. 2.19 полезная длина путей 1, 2, 3, 4 и 5 рассчитыва­ется от предельного столбика до выходного сигнала. Для путей, имеющих выходные сигналы для отправления поездов в нечетном и четном направ­лении, полезная длина путей определяется отдельно для каждого направ-

155

ления. На рис. 2.19 в скобках показан случай установки сигнала Ч₃(2) — второй случай установки.

На сети железных дорог России для приемо-отправочных путей грузового движения установлены стандартные полезные длины 850, 1050 и 1250 м. На некоторых железных дорогах для пропуска порожних составов по 100 ваго­нов, приемо-отправочные пути удлинены до 1500 и более метров. Полезные длины путей грузовых и промышленных станций для приема и отправления грузовых передач могут проектироваться меньше стандартной длины, но не менее длины, установленной в зависимости от местных условий.

Чтобы пропускать поезда на большие расстояния без изменения их мас­сы и длины специальными расчетами, определяют на связанных направле­ниях наиболее выгодную массу и длину поездов на десятый год эксплуата­ции и выбирают стандартную полезную длину.

На новых линиях I и II категорий, а также особогрузонапряженных линиях полезная длина путей должна быть не менее 1050 м.

2.10. Парки путей и горловины станций

Парком называется группа путей одинакового назначения, объединен­ная общими горловинами. Различают парки приема, отправления, приемо-отправочные, сортировочные, стоянки пассажирских составов, технические.

В зависимости от назначения и выполняемых операций парки бывают:

• приема — для приема поездов, поступающих на станцию, и выполне­ ния с ними операций по прибытию. Парки приема имеются на участковых, сортировочных, грузовых и пассажирских станциях;

• отправления — для отправления готовых поездов, прицепки поездного локомотива и выполнения технологических операций. Парки отправления имеются на сортировочных, пассажирских, грузовых станциях;

• приемо-отправочные парки — для приема и отправления поездов. Та­ кие парки есть на участковых станциях, а также могут быть на пассажирс­ ких и грузовых станциях;

156

- технические парки устраивают на пассажирских станциях, где выпол­няются операции по обработке пассажирских составов (осмотр, ремонт, эки­пировка пассажирских составов и ожидание подачи под отправление).

На станциях размещают и другие специализированные парки.

В зависимости от формы парки применяются: в форме трапеции (рис. 2.20, а и б), рыбки (рис. 2.20, в), параллелограмма (рис. 2.20, д), комбинированные (рис. 2.20, г).

157

В парке, имеющем форму трапеции (рис. 2.20, а), все пути имеют разную длину, возрастающую по мере приближения к оси основного пути. При зна­чительном числе путей разница между путями будет весьма значительной. Поэтому парки в форме трапеции применяют только при небольшом числе путей (до трех-четырех).

Парк трапецоид (рис. 2.20, б) имеет в одном конце стрелочную улицу по основному пути, а в другом под углом крестовины. В этом парке все пути, кроме крайних, примерно равной полезной длины с удобным выходом на основной путь.

Парк «рыбка» (рис. 2.20, в) представляет собой сочетание двух трапеций или двух трапецоидов, расположенных по обе стороны от основного пути. Эта форма парка наиболее распространена, так как при большом количе­стве путей обеспечивается компактное расположение стрелочных перево­дов в горловинах и длина горловин значительно сокращается.

Комбинированная форма парка применяется при большом числе путей и представляет собой сочетание нескольких форм парков и комбинирован­ных стрелочных улиц (рис. 2.20, г).

Парки в виде параллелограмма (рис. 2.20, д) сооружаются в качестве тех­нических и запасных парков. Достоинством этого парка является одинако­вая полезная длина почти всех путей, недостатком — длинные стрелочные улицы и отсутствие прямого основного пути.

Горловины станций и парков. Группа стрелочных переводов, съездов и стрелочных улиц, соединяющая пути и парки между собой, а также с глав­ными, вытяжными и ходовыми путями, называют горловинами. К горлови­нам примыкают также подъездные и соединительные пути. Конструкции горловин очень важны для нормальной работы станций. Они должны обес­печивать безопасность движения, необходимую пропускную способность и хорошую маневренность, а также быть компактными, занимать как можно меньше места.

Безопасность движения обеспечивается изоляцией каждого маршрута сле­дования поезда, локомотива, состава от других передвижений, которые мо­гут быть в горловине. Изоляцию обеспечивают устройства электрической централизации и блокировки стрелок и сигналов.

Необходимая пропускная способность (число единиц подвижного соста­ва, которое может быть пропущено горловиной за какой-либо период вре­мени) обеспечивается наличием параллельных ходов. Они позволяют вы­полнять в горловине несколько операций (передвижений) одновременно.

Маневренность достигается взаимозаменяемостью парков и путей, а так­же наличием съездов, позволяющих использовать для одновременного пе­редвижения несколько маршрутов.

Горловины должны быть простыми и компактными без лишних стрелоч­ных переводов и съездов, укладываемых на главных путях.

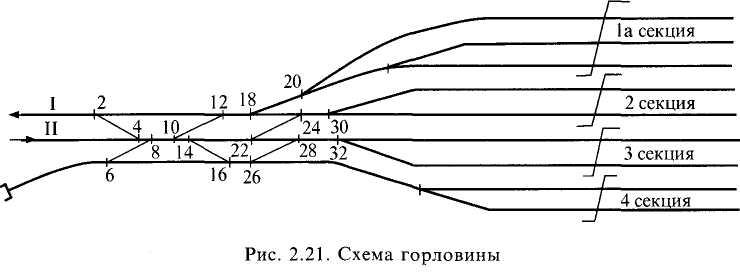

На рис. 2.21 приведен пример несложной горловины. Для одновремен­ного выполнения нескольких операций пути объединены в секции. В горло­вине выделены четыре секции, подхода три-два главных пути и вытяжной

158

путь, следовательно, может быть выполнено одновременно три передвиже­ния, так как максимальное число одновременно выполняемых передвиже­ний равно числу подходов к горловине.

В горловине на рис. 2.21 из I секции можно отправить поезд по I пути, по II пути можно принять поезд в III секцию, по вытяжному пути можно заехать в IV секцию. В горловине отправить поезд можно также из II секции по I главно­му пути. Кроме того, в горловине обеспечена возможность отправления со всех секций (укладкой съездов 2—4 и 14—16), возможность приема по II главному пути в любую секцию (по съездам 10—12 и14—16), возможность заезда с вы­тяжки в любую секцию (по съездам 6—8 и 10—12). Укладка съезда 22—24 по­зволяет принимать со II пути во вторую секцию и при этом, отправлять из пер­вой секции по I главному пути.

В горловинах, в стесненных условиях (при недостатке места) для сокра­щения длины горловины, укладывают перекрестные съезды и стрелочные переводы.

2.11. Нумерация путей и стрелочных переводов

На станции каждый путь, стрелочный перевод и сигнал имеет свой номер (рис. 2.19). Не допускается присваивать одинаковые номера путям в преде­лах одной станции, а на крупных станциях в пределах одного парка. Номера стрелочных переводов не должны повторяться в пределах одной станции. При нумерации следует руководствоваться следующими правилами.

Главные пути нумеруют римскими цифрами в зависимости от направления движения: на двухпутных и многопутных линиях путям следования нечетных поездов присваивают нечетные номера I, III, а путям следования четных поез­дов — четные II, IV. Если к двухпутной линии примыкают однопутные, то глав­ным путям однопутных линий присваивают номера III, IV и т.д.

На сети железных дорог России принято движение поездов с Севера на Юг и с Востока на Запад считать нечетным, с Юга на Север и с Запада на Восток — четным.

Приемо-отправочные пути нумеруют арабскими цифрами, начиная с номера, следующего за номером главного пути; причем пути для приема нечетных поездов нумеруются нечетными номерами 3, 5, 7 для приема чет-

159

ных поездов — четными номерами 4, 6, 8. Если пути используются для при­ема четных и нечетных поездов, их нумеруют подряд вслед за номерами глав­ных путей (3, 4, 5, 6 и т.д.) от пассажирского здания в полевую сторону.

Остальные станционные пути нумеруют арабскими цифрами последова­тельно, начиная со следующего номера следующего за номером приемо-от-правочного пути.

На крупных станциях паркам присваивают название по их назначению: приема (П), отправления (О), приемо-отправочный (ПО), сортировочный (С) и т.д. При нескольких парках одного назначения к названию добавляет­ся номер, например ПО-1, или слова нечетный, четный. В некоторых случа­ях применяют буквенное обозначение (А, Б, В, Г и т.д.).

Если станция имеет отдельные парки для приема нечетных и четных поез­дов, пути в нечетном парке нумеруют порядковыми нечетными номерами, а в четном — порядковыми четными номерами.

Стрелочные переводы нумеруют порядковыми нечетными цифрами со сто­роны прибытия нечетных поездов и четными со стороны прибытия четных поездов. Нумерация начинается от входных стрелок. На станциях с большим путевым развитием стрелочные переводы нумеруют по паркам, причем каждо­му парку присваивается своя сотня номеров, например, 100—199, 200—299 и т.д. Границей между четными и нечетными номерами служит ось парка, а на станциях с небольшим путевым развитием — ось пассажирского здания. Стре­лочные переводы стрелочных улиц и съездов имеют непрерывную нумерацию (например: съезды 1—3, 2—4, стрелочная улица 5—7—9—11, 6—8—10).

Сигналам на планах и схемах станций присваивают:

• входным четным букву Ч, входным нечетным Н без индексов;

• выходным — те же буквы с индексами, соответствующими номеру пути (Ч₁,Ч_2>Н₁,Н₂ит.д.).

2.12. Расчет координат элементов станций

Для того чтобы построить станцию, ее необходимо предварительно раз­бить на местности, для этого должны быть рассчитаны координаты всех основных точек станции: центров стрелочных переводов, предельных стол­биков, сигналов, вершин углов поворота и др. За начало координат часто принимают точку пересечения оси пассажирского здания (ось у) и оси I глав­ного пути (ось х). Ордината х принимается условно со знаком (+) в любом случае, ордината у принимается со знаком (+), если рассчитываемая точка расположена выше оси х, со знаком (-) если точка расположена ниже оси х.

Пример. Для схемы станции на рис. 2.22 принимаем: тип рельсов на глав­ных путях Р-65,на других станционных путях Р-50; марка крестовины 1/11 стрелочных переводов 1, 3, 5, 7, 9, 2, 4, 6, 8, остальных 1/9. Полезная длина приемо-отправочных путей 1050 м. Тяга тепловозная. Из схемы видно, что самый короткий путь 5, который и принят в качестве расчетного, длину его принимаем равной 1050 м. Перед началом расчета координат необходимо выполнить предварительную подготовку к расчету. Выписаны из таблиц при­ложений расстояния до предельных столбиков и сигналов. Рассчитаны или 160

Рассчитанные координаты точек показываются на плане станции. Со­ставляется ведомость путей, в которой для каждого пути указывается его назначение, граница пути, полная и полезная длина (табл. 2.1). В ведомость заносятся сначала главные пути, затем приемо-отправочные, затем вытяж­ные, а затем все остальные, в конце ведомости указываются съезды. Полная и полезная длина определяется на основе полученных координат.

Таким же образом определяется полная и полезная длина всех путей. Для приемо-отправочных путей, на которые принимаются четные и нечетные поезда, полезная длина определяется для четного и нечетного направлений движения и в ведомости путей указываются оба значения через дробь. Для съездов указывается только полная длина.

Для определения количества стрелочных переводов, требуемых при стро­ительстве или переустройстве станции, составляется ведомость стрелочных переводов (табл. 2.2). В ведомости для каждого стрелочного перевода ука­зывается марка, тип рельсов и направление: левый или правый, в зависимо­сти от направления отклонения от основного пути налево или направо.

162

Основы проектирования раздельных пунктов

Проекты станций и узлов разрабатывают при сооружении новых желез­нодорожных линий, дополнительных главных путей на направлениях сети, электрификации линий, развитии станций при удлинении путей и др. как составные части проектов. А также как самостоятельные проекты развития станций для повышения пропускной способности отдельных станций и уз­лов. В последние годы стал актуален вопрос со строительством и проекти­рованием портовых и пограничных станций. При реконструкции станций с целью повышения пропускной способности основными работами являют­ся: удлинение путей на станциях основных направлений.

Составлению проектной документации предшествует разработка Обо­снований инвестиций в строительство.

Согласно СП11-101-95 в Обоснованиях излагаются цели инвестирования, экономический, социальный и коммерческий эффект, ожидаемый от функ­ционирования объекта. Указываются основные технологические решения, проводится обоснование выбора места расположения объекта (район стро­ительства проектируемой железнодорожной станции или развязки), указы­ваются основные строительные решения (количество укладываемых кило­метров станционных путей и получаемая полезная длина путей, основные характеристики мостов, тоннелей), сроки и очередность строительства, по­требность в материальных ресурсах, соображения по организации строи­тельства. В Обоснованиях оцениваются действия объекта на окружающую среду, указывается потребность в трудовых ресурсах.

В Обоснованиях содержится оценка эффективности инвестиций, кото­рая основывается на стоимости строительства, измеряемая по укрупненным показателям, уточненных источниках и условиях финансирования инвести­ций, определении себестоимости продукции (пропускная и перерабатываю­щая способность станции, вес поезда, который может принимать и отправ­лять станция, при строительстве развязки срок ее окупаемости за счет уменьшения эксплуатационных расходов). Материалы Обоснований направ­ляются в соответствующий орган исполнительной власти для оформления

163

Акта выбора земельного участка (трассы) для строительства. Утверждение Обоснований заказчиком осуществляется на основе заключения государ­ственной экспертизы и решения исполнительной власти о согласовании ме­ста размещения объекта.

Стадии проектирования. Проектная документация разрабатывается на ос­новании утвержденных Обоснований инвестиций в строительство, техни­ческого задания на проектирование, составленного заказчиком, материа­лов инженерных изысканий. Порядок разработки, состав и содержание проектной документации на строительство установлены Строительными нормами и правилами Российской Федерации СНиП 11-01-95.

Проектирование ведется в две стадии или для небольших объектов одно­стадийное.

1. При двустадийном проектировании разрабатывается ТЭО (Проект) и рабочая документация.

2. При одностадийном проектировании разрабатывается рабочая доку­ ментация (утверждаемая часть).

ТЭО (Проект) должен содержать:

1. Общую пояснительную записку.

2. Генеральный план станции (для узла — генеральные планы всех стан­ ций, подлежащих развитию).

3. Технологические решения.

4. Архитектурно-планировочные решения.

5. Энергоснабжение, связь, СЦБ, локомотивное и вагонное хозяйство.

6. Организация строительства.

7. Охрана окружающей среды.

8. Сметная документация.

В общую пояснительную записку включают: задание на проектирование, утвержденное ОАО «РЖД», характеристику района проектирования, харак­теристику существующей организации перевозок (размеры грузового и пас­сажирского движения, вес поезда, серии локомотивов, грузопоток и ваго-нопоток).

На основе размеров движения определяют устройства станции — число при-емо-отправочных и сортировочных путей, вытяжные пути.

Устанавливают технологию работы станции и разрабатывают конструк­ции горловин. Разрабатывается система тягового обслуживания. Для узла определяются пункты расположения основного депо и экипировочных уст­ройств, пункты смены локомотивных бригад. Решается вопрос с устройства­ми вагонного хозяйства.

Разрабатываются чертежи для планов — в масштабе 1:2000 и 1:1000, по­перечные профили в масштабе 1:200, продольные профили — по ГОСТ.

В рабочей документации разрабатываются чертежи, по которым можно осуществлять строительство, поперечные и продольные профили, для пла­нов рассчитываются координаты. Определяются объемы работ и составля­ются сметные стоимости.

164

3. Промежуточные раздельные пункты

3.1. Путевые и вспомогательные посты

Путевой пост — раздельный пункт на линии, не оборудованной автома­тической блокировкой, не имеет путевого развития. Каждый пост имеет зда­ние дежурного и оборудован устройствами полуавтоматической блокиров­ки, которая, работая во взаимодействии со станциями или путевыми постами, с помощью специальных электрических зависимостей дает возмож­ность дежурному по посту привести сигналы поста в положение, разрешаю­щее или запрещающее движение поездов.

Путевые посты устраивают­ся также в местах изменения числа главных путей, при раз­ветвлении или слиянии глав­ных путей в узле по роду дви­жения или направлениям дви­жения (рис. 3.1, б, в), при нали­чии крупных искусственных сооружений (мостов, тоннелей и др.), которые сохраняются однопутными на двухпутной линии (рис. 3.1, а). В этом слу­чае путевой пост имеет неболь­шое путевое развитие: предох­ранительный тупик и съезд. Стрелками и сигналами управ­ляет дежурный по посту.

Вспомогательные посты предназначены для обслуживания пункта при­мыкания на перегонах подъездных путей. Такое примыкание делается в исключительных случаях с разрешения ОАО «РЖД». В отличие от путе­вых вспомогательные посты не являются раздельными пунктами для поез­дов, следующих по всему перегону. На рис. 3,1, г показана схема вспомо­гательных постов при примыкании подъездного пути на двухпутном перегоне. Вагоны в адрес подъездного пути поступают на станцию А, от­куда подаются на подъездной путь. Если к перегону примыкает подъезд­ной путь (рис. 3.1, г) и вагоны на нем длительное время находятся под по­грузкой и выгрузкой, путь 3 предназначают для приема и отправления

165

передач и ограждают предохранительным тупиком 4. Такой вспомогатель­ный пост в профиле и плане должен отвечать требованиям к раздельным пунктам с путевым развитием.
