6.2. Расчет преобразователя “напряжение – частота”

ПНЧ выполнен на микросхеме — КР1108ПП1.

Рисунок 6.2. Принципиальная схема ПНЧ, реализованного на базе ИМС КР1108ПП1

Назначения входов:

1) – инвертирующий вход;

14) – неинвертирующий вход;

10) – вход компаратора инвертирующий;

9) – вход компаратора неинвертирующий;

11) – общий;

12) ;

4) ;

6) вход блокирования;

5) конденсатор одновибратора;

7) частотный выход;

13) аналоговый выход;

При выходная частота ; C₁₃ : 2,2мкФ ,С₁₄ : 3,6 мкФ.

Принимаем:

C₁₃: СГМ3 -350В – 2,2нФ,

С_14: 33Н 2 –3,6нФ10%.

6.3. Расчет одновибратора

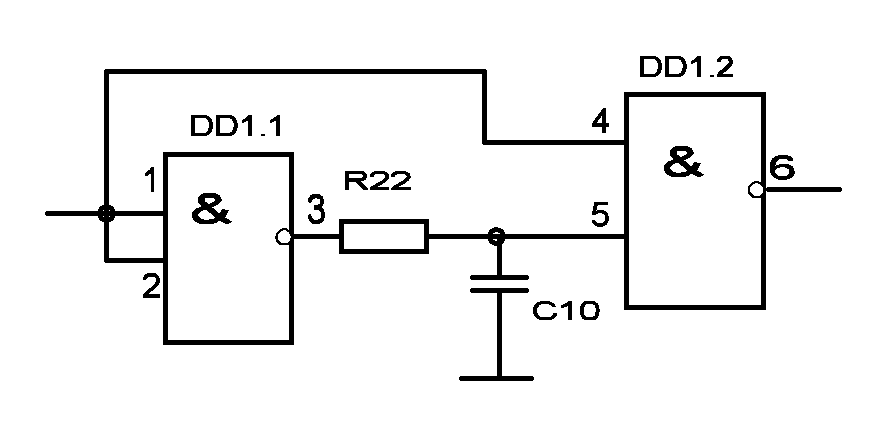

Одновибратор на элементах “2И-НЕ” выполнен с использованием микросхемы К561ЛА7. Принципиальная схема приведена на рисунке 6.3.

Рисунок 6.3. Электрическая схема одновибратора, реализованного на элементах “2И-НЕ”

Длительность импульса мкс.

.

Примем Ом.

DD1: К561ЛА7.

_.

_.

6.4. Проектирование распределителя импульсов

Принципиальная схема распределителя импульсов приведена на рисунке 6.5, в соответствии с этой схемой произведем выбор элементов, составляющих схему.

Для реализации логических элементов выберем микросхему К561ЛА7,

Рисунок 6.4 Принципиальная схема распределителя импульсов, реализованного на микросхеме К561ЛА7

6.5. Расчет счетчиков

Счетчики импульсов выполнены на микросхемах К511ИЕ1. Принципиальная схема приведена на рисунке 6.4.

Рисунок 6.4. Принципиальная схема счетчика, реализованного на базе ИМС К511ИЕ1

Назначения выводов:

4 – вход ; 5 – вход тактовый; 6 – вход тактовый; 7 – общий; 8 – вход ; 9 – вход ; 10 – выход ; 11 – выход ; 12 – вход ; 13 – выход ; 14 – напряжение питания .

При () за период сетевого напряжения:

при – 200 импульсов;

при – 17 импульсов;

т. е. при , и необходимо, чтобы счетчик насчитывал 17 импульсов;

При и 70 импульсе необходимо :

; ;

, т. е.

Пределы :_.

6.6. Расчет выходных формирователей

Выходной формирователь выполнен на импульсном трансформаторе. Принципиальная схема представлена на рисунке 6.5.

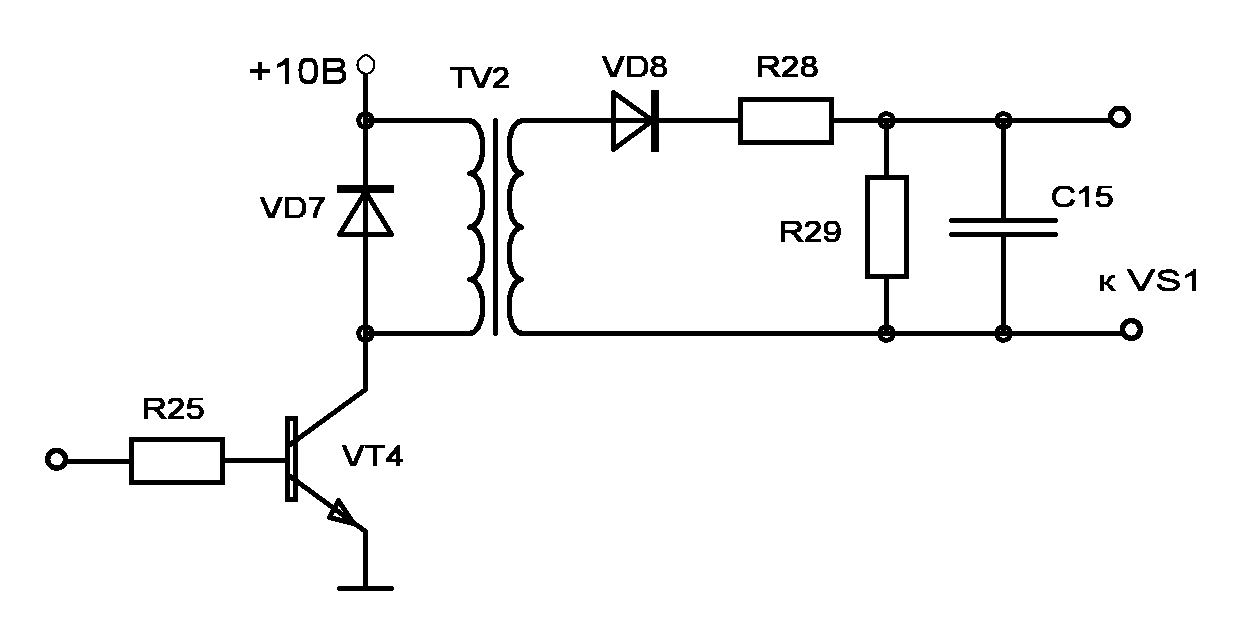

Рисунок 6.5. Электрическая схема выходного формирователя на импульсном трансформаторе

Выходной формирователь помимо усиления по мощности импульсов управления осуществляет также потенциальную развязку силовой части преобразователя от СУ.

Определяем при снижении на 15% напряжение питания:

В.

Находим при максимальном внутреннем сопротивлении, увеличение которого на 5% вызвано разбросом параметров и сопротивлений элементов:

А.

Определяем номинальные значения величин:

В.

А.

Номинальные внутренние сопротивления источника:

Ом.

Находим и с учетом возможного повышения напряжения на 10% и уменьшения внутреннего сопротивления источника на 5%.

В.

А.

Выбираем импульсный трансформатор ТПП–127/220–50 и транзистор КТ972А:

-сопротивление обмоток .

-

Диод VD7 предназначен для снятия перенапряжений на индуктивности трансформатора при выключении VT4. Выбираем диод Д106А (U_ОБР=30В). Диод VD8 блокируют протекание тока через вторичную обмотку трансформатора TV2 от силовой цепи. Выбираем диоды КД202А (U_ОБР=50В, I_ПР=5А).

Цепочка R28-C15 служит для повышения помехоустойчивости. Выбираем резистор МЛТ 0.25 – 100кОм и конденсатор Н50 – 25В – 0.1мкФ.

Резистор R29 служит для более быстрого сброса энергии индуктивности TV2. Выбираем МЛТ 0.25 – 100кОм.

Резистор R25 служит для ограничения тока базы:

Примем R25: МЛТ-0,125-1,2кОм.
