Так как ,то выбранный тиристор по току подходит.
-
Проверка по перегрузочной способности
Определяем средние потери мощности для тока соответствующего номинальному.
-для тиристора;
-для диода;
Определяем средние потери мощности для тока соответствующего току перегрузки.
- для тиристора

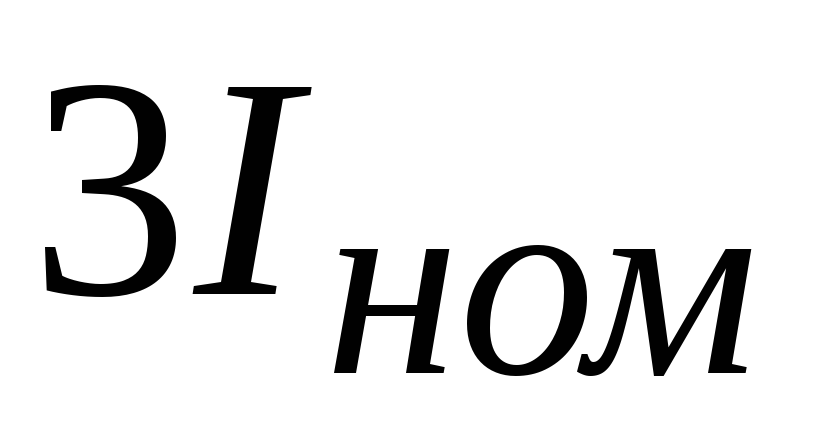

где – среднее значение тока в вентиле при перегрузке равной принимаем коэффициент запаса , получаем .
.
-для диода.
где – среднее значение тока в вентиле при перегрузке равной принимаем коэффициент запаса , получаем .
.
Определяем переходное тепловое сопротивление “переход-среда” по формуле:
-для тиристора.
.
-для диода.
.
По графику определяем максимально допустимое время перегрузки допустимой для нашего тиристора . Получаем: ([1] рис.11.33(в)).
Для нашего диода получаем: ([1], рис. 5.13(б)).
Критерием нормальной работы СПП при перегрузке по току является выполнение условия:
tпер ≤ tm ,
где tm – максимально допустимое время перегрузки, за которое температура перехода достигнет максимального допустимого значения;
tпер – требуемое (реальное) время перегрузки.
Проверим выполнение условия:
tпер ≤ tm
для тиристора:
Следовательно тиристор по перегрузочной способности выбран правильно.
для диода:
Следовательно, диод по перегрузочной способности выбран правильно.
-
Выбор класса тиристоров и диодов по напряжению
СПП должны выдерживать определенное напряжение, которое прикладывается к ним как в прямом, так и в обратном направлениях. На практике выбирают СПП, имеющие запас классификационного значения напряжения по отношению к максимальному значению рабочего напряжения, прикладываемого к СПП в схеме.
Номинальное значение максимального обратного напряжения, прикладываемого к диодам:
(1.12)

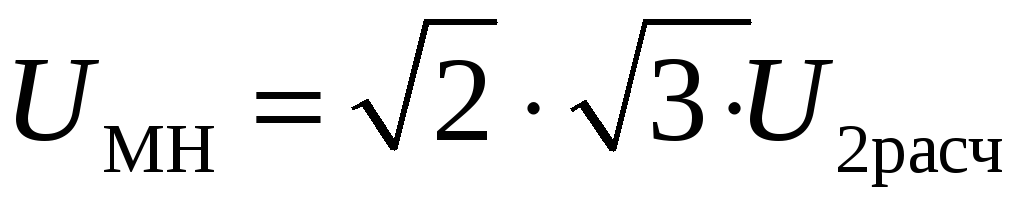

Определим значение рабочего напряжения, прикладываемого к СПП в схеме:
, (1.13)
где Кс - коэффициент, учитывающий возможность повышения напряжения в сети, Кс=1,15.
.
Выбор СПП по напряжению осуществляется по условию
, (1.14)
где КЗU – коэффициент запаса по рабочему напряжению, КЗU =1,8;
UDRM – повторяющееся импульсное напряжение в закрытом состоянии.
Таким образом, принимаем класс вентилей по напряжению равный 7.
Окончательно принимаем: тиристоры Т171-200-7; диоды Д151-125-7.
-
Расчет и выбор элементов пассивной защиты спп от аварийных токов и перенапряжений
2.1.Расчет r-c цепочек
На рисунке 2.1 представлена силовая схема трехфазного мостового выпрямителя с защитными R-C цепочками.
Рисунок 2.1. Силовая схема трехфазного мостового выпрямителя с защитными R-C цепочками
Защитные R-C цепочки предназначены для ограничения скорости нарастания напряжения и снижения перенапряжения на вентилях схемы. Для защиты СПП от аварийных токов используют анодные реакторы, которые ограничивают ток короткого замыкания на уровне, не превышающем ударный ток Iуд. прибора.
Согласно сведениям о выборе R-C цепей, приведенным в методическом пособии к данному курсовому проекту, точный расчет R-C цепей достаточно сложен и требует учета ряда факторов и применения вычислительной техники. Параметры R-C цепочек определяются компромиссным решением с учетом достаточного ограничения уровня напряжения и скорости изменения напряжения на вентиле, а также ограничения амплитуды разрядного тока защитного конденсатора в момент включения вентиля при максимальном угле регулирования.
На основании опытных данных, параметры R-C цепей выбираются в пределах:
Выбираем емкость конденсаторов С1-С6, предназначенных для защиты вентилей, в пределах С=0,1…0,5 мкФ, К75-24-1000В-0,4мкФ±10%, [4, стр. 58].
Рассчитаем мощность, рассеиваемую на резисторе по формуле
, |
(2.1) |
где – повторяющийся импульсный обратный ток , данные из справочника [1];
- максимальное обратное напряжение.
,
.
Выбираем резистор С5-36В-150Ом±5% [5, стр. 136].
Поскольку в схеме используется трансформатор, рассчитаем для него ток короткого замыкания:
Iк.з. =
Iк.з. = = 3889 А.
Из условия:
ITSM ≥ Iк.з ,
где ITSM = 2400 А – ударный неповторяющийся ток в открытом состоянии для диода, и для тиристора ITSM = 5500А
2400 < 3889
следует, что индуктивности трансформатора не достаточно для ограничения токов короткого замыкания.
