20. Конструкция наращиваемых электродов дсп.

Могут быть графитированные с навинчиваемыми частями , а можно самоспекающими наваривать кожух и в него постепенно засыпать электрод. Массу.

21. Перечислите типы электродов дуговых печей, области применения.

металлические (расходуемые и нерасходуемые);

Металлические расходуемые электроды применяют в процессах ВДП,

ВДДП, ЭЛП и ПДП. Металл электродов в этих процессах сохраняет в основном

свой состав и только рафинируется. Металлические нерасходуемые

водохлаждаемые электроды применяются в некоторых ВДП.

неметаллические (расходуемые).

К неметаллическим электродам относят электроды, применяемые в

рудовосстановительных печах, дуговых печах косвенного нагрева и в ДСП.

22. Требования к графитированным электродам дсп

высокой электропроводностью;

низкой теплопроводностью;

повышенной температурой начала окисления на воздухе;

малым содержанием золы и особенно серы;

высокой механической прочностью и хорошей обрабатываемостью.

23. Принцип работы печей сопротивления. Печи прямого и косвенного нагрева.

дуговые печи сопротивления – это мощные рудовосстановительные и

рудоплавильные печи, в которых плавят материалы с высоким удельным

сопротивлением. Применяются для получения ферросплавов, карбида кальция,

абразивов, фосфора, никелевого штейна, чугуна.

В дуговых печах косвенного действия дуга горит между электродами, а

расплавляемому металлу тепло от дуги передается излучением (иногда также

конвекцией и теплопроводностью)

В дуговых печах прямого действия дуга горит между электродами и

расплавляемым металлом, непосредственно нагревая металл

24. Опишите самоспекающийся электрод рудовосстановительной печи

Заполненный электродной массой металлический кожух с внутренними ребрами выполненный из листовой

стали толщиной от 1,25 до 4 мм.

25. Приведите пример печи сопротивления (включая схему), классифицируете ее.

Принцип работы этих печей основан на том, что при прохождении тока по проводнику в нем выделяется тепло. В соответствие с законом Джоуля – Ленца,количество выделившегося в проводнике тепла пропорционально квадрату силы тока, электрическому сопротивлению проводника и времени прохождения тока: QI2Rt (1)

Подбирая определенные материалы с известным сопротивлением и соответствующий источник электрического тока. Можно получить достаточную мощность для расплавления металлов. Если элементом сопротивления в такой печи служит специальный проводник, такая печь называется печью сопротивления косвенного нагрева. Например, печи для плавки цветных металлов с нагревателями из нихрома или лабораторные печи Таммана. Установки, в которых элементом сопротивления служит само нагреваемое тело, называют печами сопротивления прямого нагрева. Например, печи для получения карборунда или печи электрошлакового переплава – в первом случае

источником тепла служит керн из готового карборунда рис. 2, во втором - расплавленный шлак рис. 3.

10 из 113

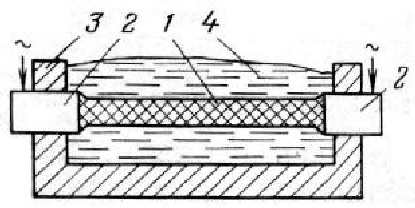

Рисунок 2 Схема печи для получения

карборунда:

1 - керн; 2 - электроды; 3 - футеровка

печи; 4 – гарниссаж.

26. Основные факторы, определяющие главные конструктивные особенности существующих дуговых сталеплавильных печей.

Основным фактором, определяющим главные конструктивные особенности существующих дуговых сталеплавильных печей, является способ загрузки металлического лома.

27. Перечислите шихтовые материалы, используемые при плавке стали в ДСП.

металлическая часть,

шлакообразующие,

окислители,

раскислители

легирующие

и науглероживатели

28. Заправка печи в ДСП, из каких операций состоит.

удаление остатков шлака и металла;

осмотр печи;

ремонт огнеупорной футеровки.

29. Опишите способы загрузки шихты в ДСП.

через рабочее окно мульдами;

сверху через открытый свод загрузочными корзинами или бадьями.

Загрузка сверху обладает несомненными преимуществами, поэтому загрузка мульдами осталась на некоторых заводах в старых цехах, преимущественно литейных. Как правило, печи с загрузкой мульдами имеют небольшую емкость. Они устанавливаются на опорные сектора, которые крепят

непосредственно к кожуху печи. При загрузке сверху печь монтируют на несущей люльке, которая опирается на секторы. Портал (устройство для подъема и опускания свода печи) может

крепиться на люльке вместе с печью или опираться на отдельные секторы.
