Хід роботи

1. Ознайомитись зі схемами підключення житлових квартир

2. Провести підключення мереж житлового будинку ( на стендах )

3. Зарисувати реальну схему підключення

8

Рисунок 2.2 - Схема електропостачання Рисунок 2.3 - Схема електропостачання

котеджу с системою TN-C-S. квартири

Рисунок 2.4- Схема електропостачання квартир при відсутності захисного провід-ника в PE в розеточному колі та колі освітлення ( старий житловий фонд )

Рисунок 2.5 - Схема електропостачання квартир з електроплитою з рекомендо- ваним січенням мідних провідників

9

Рисунок 2.6- Схема електропостачання квартир з газовою плитою та рекомен- дованим січенням провідників

Рисунок 2.7- Схема електропостачання квартир з трьохфазним вводом

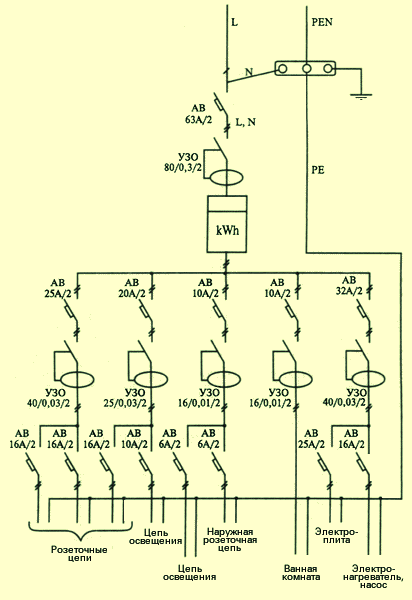

Рисунок 2.8- Схема електропостачання котеджу з с системою TN-C-S

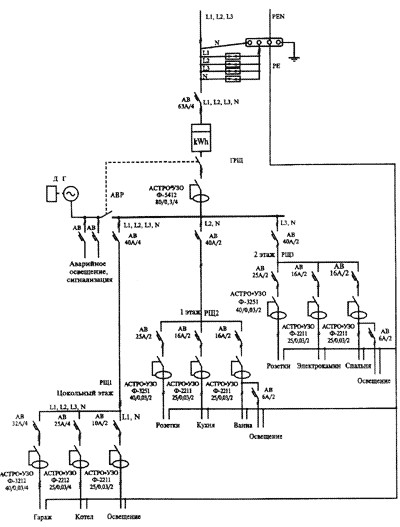

Рисунок 2.9 - Схема електропостачання котеджу з с системою TN-C-S ( на 3 поверхи )

10

Практична робота № 3

Тема. Електроустаткування електротермічного устаткування

Мета: вивчення будову принцип роботи електротермічних установо, особливості

електропостачання та роботи електроустаткування

Хід роботи

1. Вибрати установку у відповідності з даними приведеними в таблиці 3.1

2. Привести будову пристрою та особливості електропостачання та особливості роботи електроустаткування

Таблиця 3.1 Вихідні дані до практичної роботи № 3

Варіанти	1/7/13/ 19/25/31	2/8/14/ 20/26/32	3/9/15/ 21/27/33	4/10/16/ 22/28/34	5/11/17/ 23/29/35	6/12/18/ 24/30/36
№ рисунка	3.1	3.2	3.3	3.4	3.6	3.7

1 – електродвигун вентилятора; 2 – отвір для подачі захисного газу; 3 – отвір для відводу відпрацьованого газу; 4 – місце для зацеплення муфеля та кришки муфеля мостовим краном; 5 – муфель; 6 – водоохлоджуюче ущільнення ; 7 – футеровка; 8 – кришка муфеля; 9 – робоче колесо вентилятора; 10 – шахта ; 11 – металева основа садки (шпуля); 12 – держателі хрестовини; 13 – виріб, що нагрівається (садка); 14 – нагрівальні елементы; 15 – хрестовина. Рисунок 3.1 – Зовнішній вигляд шахтної електропечі

1 - нагреватели; 2 - огнеупорная кладка; 3 - теплоизоляция; 4 - термопара; 5 - выдвижной под; 6 - дверца; 7 – отжигаемое изделие; 8 - защитный муфель; 9 - подвод защитной атмосферы; 10 - механизм перемещения дверцы; 11 - привод механизма перемещения дверцы; 12 - гибкое прижимное уплотнение по периметру дверцы; 13 - песок.

Рисунок 3.2 - Зовнішній вигляд камерної електропечі

11

1 – ковпак; 2 – муфель; 3 – завантаження; 4 – вентилятор ; 5 – стійка; 6 – стенд ; 7 – привод ручного механізму повертання дросельної засувки; 8 – дросельна засувка; 9 – система охолодження захисног газу; 10 – холодильник; 11 – електродвигун вентилятора; 12 – футеровка стенда; 13 – пісочний затвор; 14 – направляюча газового потоку; 15 – нагрівачі; 16 – пінодіатомітові вироби; 17 – шамотно-легковагова вироби; 18 – мулітокремнеземисте волокно.

Рисунок 3.3 - Зовнішній вигляд ковпакової електропечі

а — тигельна, б — канальна; 1 — індуктор; 2 — розплавлений метал; 3 — тигель; 4 — магнітний сердечник; 5 — череневий камінь з каналом тепловиділень

Рисунок 3.4 - Схеми індукційних плавильних печей:

а — прямої дії; б — побічної дії; у — із закритою дугою.

Рисунок 3.5 - Схеми дугових печей

12

1 — графітований електрод діаметром 710 мм ; 2 — електродотримач; 3 — зведення; 4 — водо-охолоджувальне склепінне кільце; 5 — циліндровий кожух; 6 — водо охолоджувальні допоміжні дверці; 7 — електромеханічний механізм повороту печі довкола вертикальної осі; 8 — електромеха-нічний механізм нахилу печі; 9 — зливна шкарпетка; 10 — рухливий струмовідвід з водо-охолоджувальних гнучких кабелів; 11 — шток для вертикального переміщення системи стійка — рукав — електродотримач — електрод; 12 — струмопідвід з охолоджуваних мідних труб.

Рисунок 3.6 - Зовнішній вигляд дугової сталеплавильної печі ДСП-200 ємкістю 200т

Рисунок 3.7 - Зовнішній вигляд зварювального випрямляча ВДУ-504
