- •Б). Лампочка в фазе b будет гореть ярче; в). Лампочка в фазе с будет гореть ярче;
Б). Лампочка в фазе b будет гореть ярче; в). Лампочка в фазе с будет гореть ярче;
Г). Обе лампочки гореть не будут ;

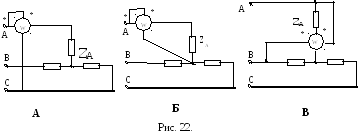

Задание22: В какой из схем 3-хфазной цепи ( рис. 22) ваттметр измеряет активную мощность потребителя РА ?
Задание23: Фазное напряжение 3-фазного симметричного генератора 220В. Чему будет равно линейное напряжение генератора?
Варианты ответов:
А).Uл = Uф /√ 3=127В
Б). Uл= √2∙ Uф =310 В
В). Uл = √ 3∙ Uф =380В
Г). Uл = 3∙ Uф=660В

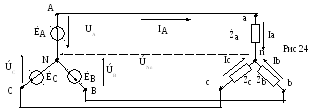

Задание24: Дана 3-х фазная 3-х проводная цепь (рис 24) без нейтрального провода. Какие из формул расчета токов в фазах нагрузки неправильные?
Варианты ответов:
A) İc=(ÉC -ÚNn)/Żc
Б) Ia= Ua/Za
В) Ib= (UB+ UNn )/Zb
Г) Ic=UАC/(Zc+ Zа)

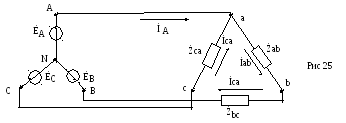

Задание25: Дана 3-х фазная 3-х проводная цепь (рис 25) при соединении фаз нагрузки треугольником . Какие из формул расчета токов в фазах нагрузки правильные?
Варианты ответов:
A) İab= Ůab/Żab
Б) IA= Ea/Zca
В) İbc= (EB+ Ec )/Zbc
Г) İA=İab - İca
Задание26: У какого вида мощности в цепях переменного тока среднее значение за период равно нулю ?
Варианты ответов:
A) Активной;
Б) Все виды мощности больше нуля;
В) Полной мощности;
Г) Реактивной мощности.
Задание30: Что учитывает сопротивление R0 в схеме замещения реальной катушки с магнитопроводом (рис30) включенной в цепь переменного тока.
Варианты ответов:
А) сопротивление магнитопровода;
Б) сопротивление проводов катушки;
В) эквивалентное сопротивление учитывающие потери в магнитопроводе за счет вихревых токов и гестерезиса;
Г)эквивалентное сопротивление учитывающие потери в магнитопроводе за счет вихревых токов .
Задание31: С какой целью проводится опыт холостого хода трансформатора ?
Варианты ответов:
А) Для определения коэффициента мощности
Б) Для определения коэффициента трансформации
В) Для определения мощности магнитных потерь в трансформаторе
Г) Для определения мощности активных потерь в обмотках трансформатора
Задание32: С какой целью проводится опыт короткого замыкания трансформатора ?
Варианты ответов:
А) Для измерения напряжения пробоя изоляции
Б) Для определения коэффициента трансформации
В) Для определения мощности магнитных потерь в трансформаторе
Г) Для определения мощности активных потерь в обмотках трансформатора
-
Ответы на тесты
Лаб 2
Вопрос №
Правильный ответ
2.1
3 (схема А)
2.2
3
2.3
4
2.4
2
2.5
4
