Вопрос10. Какую опасность для электрических устройств представляет резонанс напряжений? Где используется резонанс напряжений?
Ответ10. При резонансе напряжения на емкости и на индуктивности равны и могут значительно превышать подводимое напряжение U, если и значительно превышают R:
, .
Резонанс напряжений в промышленных электрических установках нежелательное и опасное явление, так как оно может привести к аварии вследствие недопустимого перегрева отдельных элементов электрической цепи или пробою изоляции.
В тоже время резонанс напряжений в электрических цепях переменного тока широко используется в радиотехнике в различных приборах и устройствах, основанных на резонансных явлениях. Радиоприемники настраиваются на волну( частоту) радиостанции путем изменения емкости. При резонансе частота передающей станции и частота контура LC совпадают, это приводит к значительному усилению сигнала на входе приемника. только этой частоты. Отношение XC /R может достигать 101÷104. Поэтому напряжение на емкости UC будет больше входного сигнала антенны U во столько же раз.
Тема №3. ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ ФАЗ НАГРУЗКИ «ЗВЕЗДОЙ»
Цель работы: 1) ознакомиться с трехфазной цепью переменного тока и ее основными режимами работы при соединении фаз приемника «звездой»
2) по опытным данным выяснить влияние нейтрального провода на работу трехфазной цепи;
3) усвоить методику построения векторных диаграмм для основных режимов работы;
4) изучить способы измерения напряжений, токов и активной мощности цепи.
Приборы и оборудование
Исследование трехфазной цепи проводится на универсальном стенде (см. рис.16), где имеется нагрузка в виде трех ламповых реостатов (активная нагрузка). Для измерения величины токов и напряжений используются амперметр PA1 и вольтметр PV1 с вилками. При включении амперметра PA1 в гнезда соответствующей фазы тумблер, замыкающий эти гнезда, на время измерения ставится в положение «отключено» (SA3 для фазы a, SA5 для фазы b и SA7 для фазы c). С помощью двухэлементного ваттметра PW1 и PW2 измеряется активная мощность при трех
Контрольные вопросы
Вопрос1. Как обозначаются зажимы трехфазного источника и приемника?
Ответ1. Большими буквами А,В,С и X,Y,Z обозначают начала и концы обмоток генератора. Концы и начала сопротивлений нагрузки обозначают малыми буквами a,b,с и x,y,z соответственно.
Вопрос2. Как соединяются электроприемники «звездой»?
Ответ2. Существуют 2 варианта соединения приемника и генератора по схеме звезда: а) трехпроводная и б) 4-х проводная или схема соединения с нейтральным проводом.
Для соединения фаз приемника «звездой» без нейтрального провода концы сопротивлений фаз приемника (x, y, z) соединяют в одну общую точку n, называемую нулевой, или нейтральной, точкой приемника (рис.2а), начала фаз приемника (a, b, c) присоединяют к проводам, идущим к соответствующим фазам генератора (A, B, C). Эти провода называются линейными.
Для соединения фаз приемника «звездой» с нейтральном проводом, к предыдущей схеме добавляют провод, соединяющий нейтральную точку нагрузки n и нейтральную точку генератора N. (рис.2б), Это провод называют нейтральным.

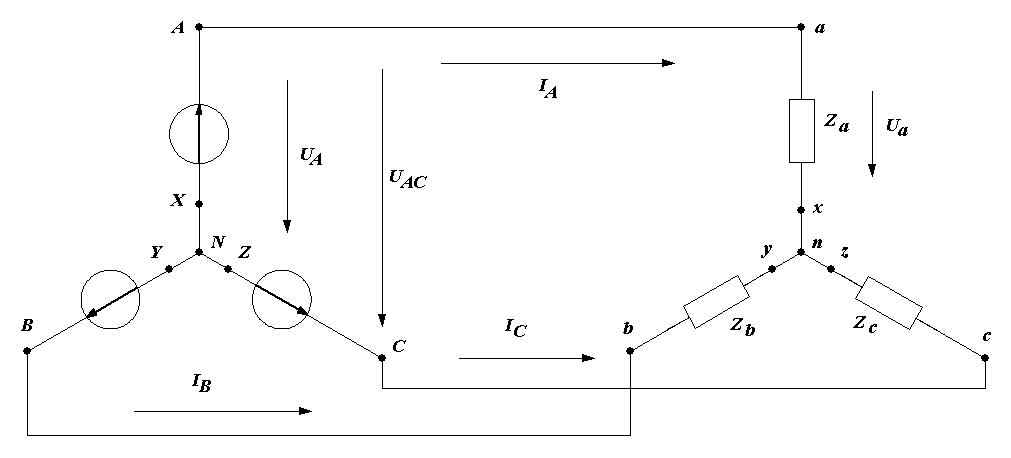

рис 2 а

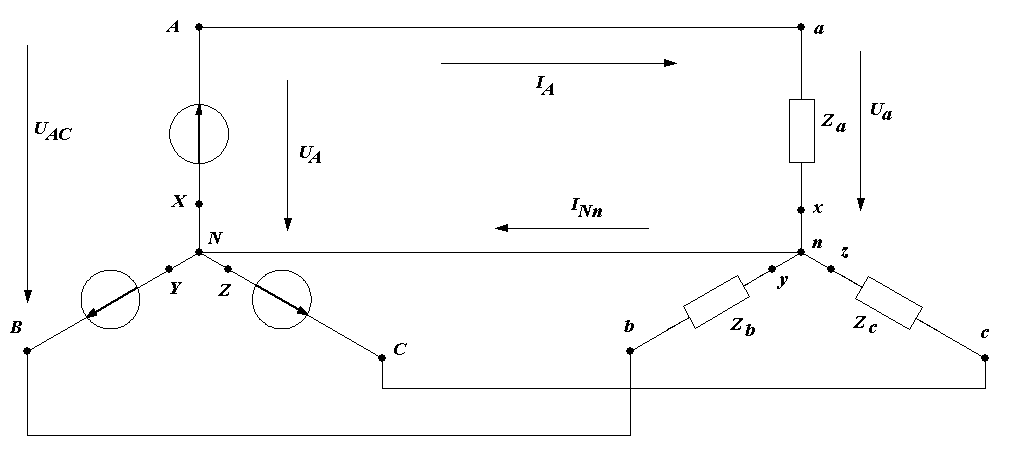

рис 2 б
