Вопрос9.. К чему приведет обрыв нейтрального провода при несимметричной нагрузке?
Ответ9. Обрыв нейтрального провода при несимметричной нагрузке приведет
а) к появлению напряжения смещения нейтрали,
б) к неравенству фазных напряжений приемника ( и токов в фазах нагрузки).
ŮA≠Ů а ; ŮВ ≠Ůb; ŮC ≠Ůc
Ů а ≠Ůb ≠Ůc; İa≠ İb≠İc.
Вопрос10. Как изменяется напряжение при обрыве одной фазы в четырехпроводной и трехпроводной сетях?
Ответ10 а) При обрыве одной фазы ( например обрыв фазы а) в четырехпроводной сети фазные напряжения Ůа,Ůb,ŮC останутся прежними, а ток в нейтральном проводе измениться:
İNn= İb + İc, (Ia=0)
б) При обрыве одной фазы ( например обрыв фазы а) в трехпроводной сети фазные токи и напряжения изменятся, при этом независимо от предыдущего состояния цепи токи будут равны :
напряжения будут равны :
Ůb= İb·Żb ; Ůc= İb·Żc , Ůа= ŮА- ŮNn
В случае если Żb= Żc, то:
Ůb= Ůc= ŮBC/2, Uа= √3/2 ·UBC=3/2 ·UФ
Вопрос11. А) Как изменяется напряжение при коротком замыкании фазы в трехпроводной сети?
б)К чему приведет короткое замыкание фазы в четырехпроводной сети?
Ответ11 1. .Короткое замыкание фазы( например фазы «а») в трехпроводной сети приведет к:
1). Фазное напряжения Uа =0.
2) При замыкании фазы «а» и одинаковой нагрузки двух других фаз (то есть при соединении начала нагрузки фазы А с нулевой точкой нагрузки) точка n перемещается в точку А.( рис 11.1) Фазное напряжение Ůа становится равным нулю, ток İa увеличивается, а фазные напряжения Ůb и Ůc становятся равными линейным. При этом вектора UC и UAC будут параллельны, а вектора Ub и UAB будут направлены встречно, UC = UAC , Ub = ─ UAB.
Рис 11.1
Ответ11 2. Короткое замыкание фазы( например фазы «b») в четырехпроводной сети приведет:
1) К замыканию генератора фазы «b», при этом ток короткого замыкания будет ограничен только внутренним сопротивлением генератора фазы «В» Zint. и сопротивлением линейного и нейтрального проводов.
2) Фазное напряжения Ub станет равным 0.
3) Фазные напряжения Uа и Uc нагрузок не изменятся.
Вопрос12. К чему приводит обрыв линейного провода в трехфазной установке а)четырехпроводной и б)трехпроводной систем?
Ответ12 а) В четырехпроводной системе – к изменению тока в нейтральном проводе. Напряжения не изменяются.
б) В трехпроводной системе при обрыве фазы А сопротивление Żb и Żc окажутся соединенными последовательно и включенными на линейное напряжение ŮBC.
Разность потенциалов между А и n увеличится, а фазные напряжения Ůb и Ůc станут равными половине линейного ŮBC.

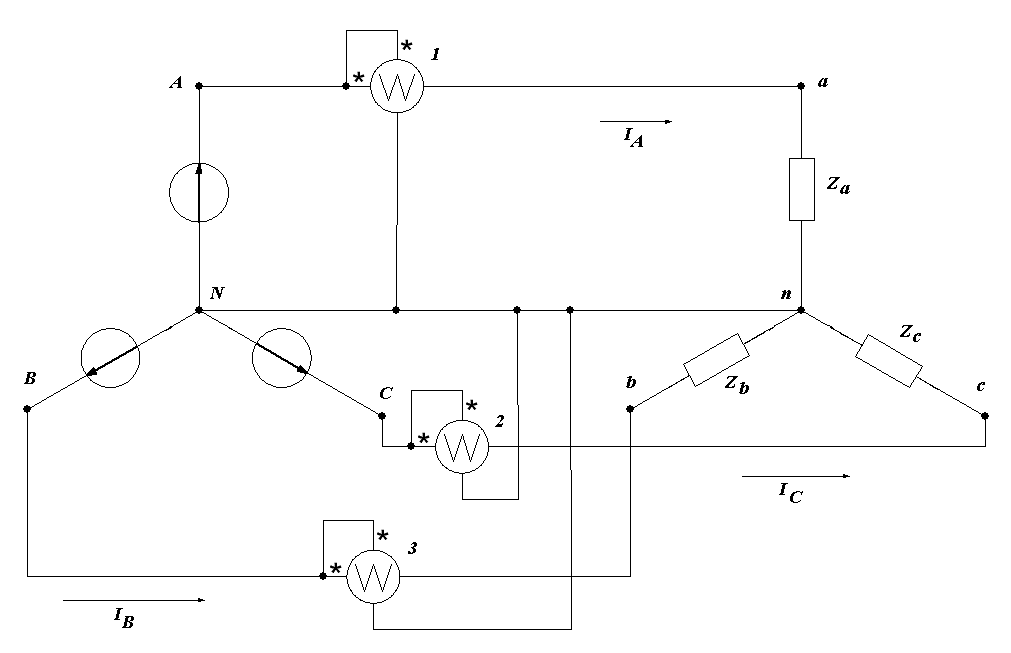

Вопрос13. Как измеряют мощность трехфазной нагрузки в четырехпроводной системе?
Ответ13. В этом случае применяют три ваттметра, каждый из которых подключается на соответствующее фазное напряжение и соответствующий фазный ток. Активная мощность системы равна алгебраической сумме показаний трех ваттметров.
Рис

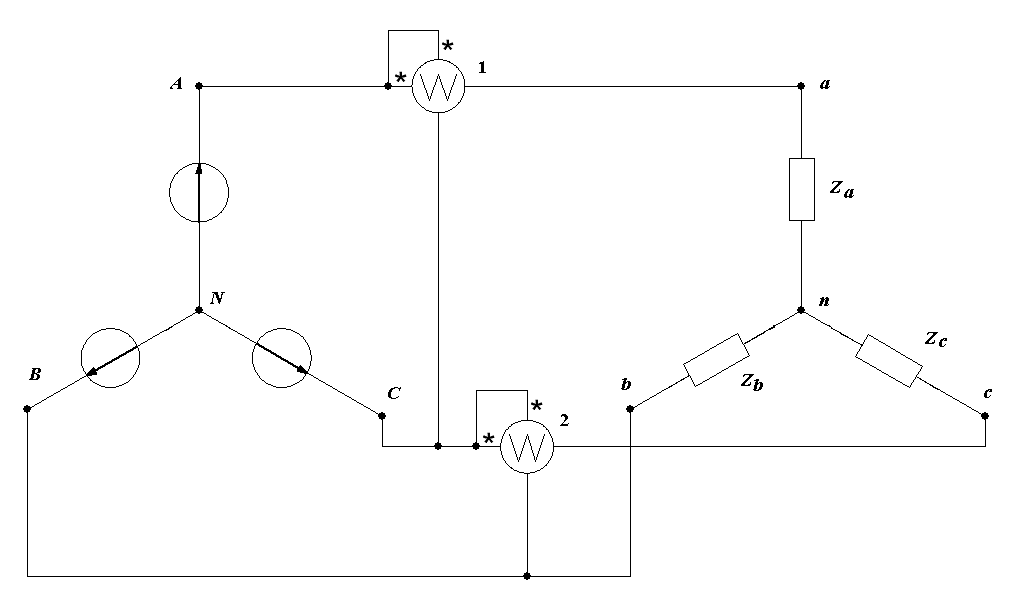

Вопрос14. В каких случаях используется метод измерения мощности двумя ваттметрами?
Ответ14. Этот метод применяют при нессиметричной нагрузке без нейтрального провода. Сумма ( алгебраическая) показаний двух ваттметров при этом определяет активную мощность всей системы независимо от того, в звезду или треугольник соединена нагрузка.
***)треугольник нагрузки всегда может быть преобразован в эквивалентную звезду.
Рис 14.
Вопрос15. Написать уравнения для активной, реактивной и полной мощностей при симметричной и несимметричной нагрузках.
Ответ15.
