Вопрос 4-5 .. Нарисовать и объяснить схему замещения катушки с сердечником.
Ответ 4-5. Схема замещения реальной катушки с сердечником представлена на рис 17а. Она состоит из 4-х последовательно соединенных элементов: активного сопротивления обмотки катушки , индуктивного сопротивления рассеяния , индуктивного сопротивления , обусловленным основным магнитным потоком, замыкающимся по стальному сердечнику и активным сопротивлением , учитывающим потери в сердечнике (потери от вихревых токов и потери на перемагничивание сердечника при наличии гистерезиса).
Индуктивное сопротивление ХL0 = ω·L0= ω · ηr· L00, где L00 – индуктивность катушки без сердечника, ηr относительная магнитная проницаемость. Магнитная проницаемость ηr в ферромагнетиках сильно зависит от напряженности магнитного поля катушки, а следовательно и от тока в катушке.. Это нелинейный элемент. Однако в случае отсутствия гистерезиса можно считать ηr =const.
В этом случае уравнение электрического состояния катушки с сердечником можно представить в комплексной форме:
где É- комплекс эдс самоиндукции.
Вопрос 6. Как определяются параметры схемы замещения и зависят ли они от подводимого напряжения?
Ответ 6 Параметры этой схемы замещения определяются по следующим формулам: а) полное сопротивление катушки с сердечником, Ом:
,
где - приложенное напряжение, В, - ток в цепи, А;
б) общее активное сопротивление цепи, Ом:
где - электрические потери, Вт, - магнитные потери (потери в сердечнике), Вт;
в) активное сопротивление обмотки катушки, Ом:
,
(величина указана на исследуемой катушке);
г) общее реактивное сопротивление катушки с сердечником, Ом,
где - индуктивное сопротивление, обусловленное потоком рассеяния;
д) индуктивное сопротивление, обусловленное основным магнитным потоком, Ом,
,
Е - рассчитывается по формуле трансформаторной эдс:
Е=4.44·w·f·Фm
где Фm-амплитуда магнитного потока. Фm определяется по калибровочному ( экспериментальному ) графику Фm=f(I).
Активная мощность, потребляемая катушкой с сердечником, расходуется на покрытие электрических потерь в обмотке катушки и магнитных потерь в стальном сердечнике (измеряется ваттметром РW ) :
.
Отсюда активная мощность, идущая на покрытие магнитных потерь, определяется уравнением:
,
а реактивная мощность рассчитывается по формуле:
.
Вопрос 7. Объяснить характер зависимостей ; ; ; .
Ответ 7-1 Зависимость Z= f(I)
Если пренебречь индуктивностью рассеивания и магнитными потерями, то полное сопротивление катушки приближенно равно Ż= Rк+j·XL0. Индуктивное сопротивление XL0= ω·L0= ω · ηr· L00, где L00 – индуктивность катушки без сердечника, ηr относительная магнитная проницаемость. Магнитная проницаемость ηr в ферромагнетиках сильно зависит от напряженности магнитного поля катушки, а следовательно и от тока в катушке. Зависимость ηr от тока I . представлена на рис 7_1.
RK не зависит от тока. Обычно XL>> RK, поэтому зависимость сопротивления Z= f(I) близка к зависимости μr= f(I). ( рис 7_1, линия a )
Область резкого нарастания Z от тока очень узкая и часто экспериментально не измеряется.
Учет потерь приводит к увеличению доли активного сопротивления в цепи , но незначительно изменит характер зависимости полного сопротивления от тока ( рис 7.1, линия b ).
**)При выполнении лабораторной работы начальную область резкого нарастания Z от тока исследователь не видит.

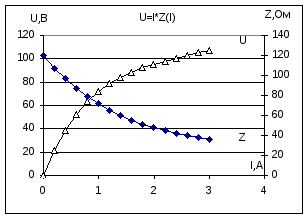

Ответ 7-1 Зависимость U=f(I) -это вольтамперная характеристика катушки с сердечником. Экспериментальная кривая U= f(I) представлена на рис 7.1б
Вариант ответа a) По закону Ома U =I· Z . При линейном возрастании тока и постоянном Z падение напряжения U должно нарастать также линейно. Однако в нашем случае сопротивление Z само зависит от протекающего через него тока Z=f(I). Поэтому график U=f(I)= I·Z(I) это произведение линейной функции и функции Z=f(I).
Вариант ответа b)
Если исходить из уравнения электрического состояния то: или
T.к. E = const*Фm , то зависимость Е от I повторяет зависимость Фm от тока I. Экспериментальная кривая Фm = f(I) имеет вид (рис7-2) :
Поэтому график U=f(I) можно построить по уравнению:
График U=f(I) и I =f(U) представлен на рис 7.3а и 7.3b соответственно.
Рис 7-3а Рис 7-3b
Ответ 7.3 График зависимости Ia=f(I)
Объяснение. График строиться на анализе формулы:
Магнитные потери Рм состоят из двух видов потерь: на перемагничивание сердечника и на вихревые токи. Оба вида потерь зависят от тока и описываются эмпирическими формулами:
Рг= σг•f• Bnm•G ; Рв= σв •f2 •B2m•G
где σг , σв -коэффициенты , f -частота, Bm – амплитуда магнитной индукции, G-масса , γ –электропроводность сердечника. Показатель n лежит в интервале 1,6<n<2. Амплитуда магнитной индукции Bm зависит от тока также как и амплитуда магнитного потока Фм. Т.к потери на вихревые токи пропорциональны квадрату тока I2м, а зависимость ЭДС Е от тока I известна Е (I) ≈ Фm(I) (см рис 7.2) , то Iа будет расти согласно отношению Ia≈const· I2/Фм (I). На начальном участке линейно, затем квадратично.
График Ia=f(I) представлен на рис 7-3(а)
Рис 7-3
Ответ 7.4 График зависимости Iм=f(I)
График троиться на анализе формулы: . График Ia=f(I) показан на рис 7.3(a ).
Рост полного тока I идет быстрее роста активной части полного тока Ia, поэтому магнитная составляющая полного тока Iм растет с увеличением полного тока. График Ia=f(I) представлен на рис 7.3(b).
Тема № 5: ИССЛЕДОВАНИЕ ОДНОФАЗНОГО ТРАНСФОРМАТОРА
Цель работы: 1) ознакомиться с устройством и принципом действия однофазного трансформатора;
2) изучить режимы работы и методику опытного определения основных параметров трансформаторов.

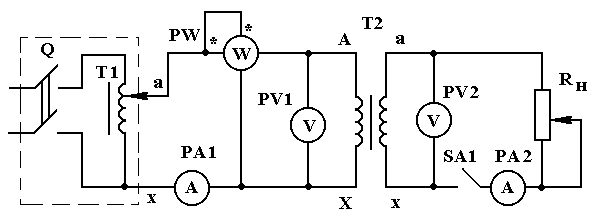

Работа выполняется на универсальном стенде, где установлены лабораторный автотрансформатор , измерительные приборы, однофазный двухобмоточный трансформатор , реостат . Электрическая схема стенда представлена на рис 5.1.
