Состав граф Технологических карт
Номер графы МК, ОК, КТП. |
Наименование (условное обозначение) графы |
Служебный символ строки |
Содержание информации |
|
Маршрутная карта (формы 1, 1б, 2 по ГОСТ 3.1118) |
||||
1 |
- |
- |
Обозначение служебного символа и порядковый номер строки. Запись выполняют на уровне одной строки, например, М02,Б04. Допускается при указании номера строки в пределах от 01 до 09 применять вместо 0 знак Ф, например, МФ2, БФ4. |
|
2 |
- |
M01 |
Наименование, сортамент, размер и марка материала; обозначение стандарта (ТУ; записывать в одну строку с применением знака дроби "/", например "Круг 25 ГОСТ 2590 - 71 / сталь 45 ГОСТ 1050-74. |
|
3 |
Код |
- |
Код материала по классификатору |
|
4 |
ЕВ |
- |
Код единицы (массы, длины, площади и т.п.) детали; допускается указывать единицу измерения величины |
|
5 |
МД |
- |
Масса детали по конструкторскому документу |
|
6 |
ЕН |
М02 |
Число деталей, на которое установлена норда расхода материала |
|
7 |
Нрасх |
- |
Норма расхода материала |
|
8 |
КИМ |
- |
Коэффициент использования материала - отношение массы готовой детали к норме расхода материала (к массе заготовки) |
|
9 |
Код заготовки |
- |
Код по классификатору, допускается указывать вид заготовки: отливка, прокат и т.п. |
|
10 |
Профиль и размеры эаготовки |
- |
Профиль и размеры заготовки исходя из габаритов (например, 115х250х390) |
|
11 |
КД |
- |
Количество деталей, изготавляемых из одной заготовки |
|
12 |
МЗ |
- |
Масса заготовки |
|
13 |
- |
- |
Графа для особых указаний |
|
Номер: |
||||
14 |
Цех |
- |
цеха, в котором выполняется операция |
|
15 |
Уч. |
- |
участка |
|
16 |
РМ |
- |
- |
|
17 |
Опер. |
А |
операции при изготовлении детали |
|
18 |
Код, наименование операции |
- |
Код операции по технологическому классификатору; наименование операции |
|
19 |
Обозначение документа |
- |
Обозначение документов, применяемых при выполнении операции, состав документов следует указывать через знак ";" |
|
20 |
Код и наименование оборудования |
Б |
Код оборудования по классификатору, краткое наименование оборудования, его инвентарный номер, указывают через знак ";" |
|
21 |
СМ |
- |
Степень механизации |
|
22 |
Проф. |
- |
Код профессии по классификатору |
|
23 |
Р |
- |
Разряд рабочего, необходимый для выполнения операции |
|
24 |
УТ |
- |
Код условий труда по классификатору и код вида нормы |
|
25 |
КР |
- |
Количество исполнителей на операции |
|
26 |
КОИД |
- |
Количество одновременно обрабатываемых деталей при выполнении одной операции |
|
27 |
ОП |
- |
Объём производственной партии в штуках |
|
28 |
Кшт |
- |
Коэффициент штучного времени |
|
29 |
Тпз |
- |
Норма подготовительно - заключительного времени на операцию |
|
30 |
Тшт |
- |
Норма штучного времени на операцию |
|
31 |
Наименование детали, сб. единицы или материала |
К, М |
Наименование деталей, сборочных единиц, материалов, применяемых при выполнении операции. Допускается не заполнять строку |
|
32 |
Обозначение, код |
KM |
Обозначение деталей, сборочных единиц по конструкторскому документу или материалов по классификатору |
|
33 |
ОПП |
KM |
Обозначение подраздедения (склада, кладовой и т.п.), откуда поступают комплектующие детали, сборочные единицы или материалы; при разборке - куда поступают |
|
34 |
КИ |
KM |
Количество деталей, сборочных единиц, применяемых при сборке изделия; при разборке - количество получаемых |
|
Карта технологического процесса (форма 1, 1а по ГОСТ 3.1404) |
||||
31 |
- |
- |
Особые указания |
|
32 |
ПИ |
- |
Номер позиции инструментальной наладки (для операции ЧПУ) |
|
33 |
D или В |
Р |
Расчётный размер: |
|
34 |
L |
Длина рабочего хода, мм |
||
35 |
t |
Глубина резания, мм |
||
36 |
i |
Число проходов |
||
37 |
S |
Подача, мм/об |
||
38 |
n |
Частота вращения шпмнделя мин-1 |
||
39 |
V |
Скорость резания, м/мин |
||
Примечание: Номера граф с 1 по 30, их условные обозначения и содержание аналогичны с графами маршрутных карт |
||||
Операционная карта (форма 2 по ГОСТ 3.1404) |
||||
40 |
Наименование операции |
А |
Код операции по технологическому классификатору |
|
41 |
Материал |
М |
Записывается вид материала, если код и марка материала полностью указаны в МК |
|
42 |
Твердость |
- |
Твердость материала заготовки |
|
43 |
Оборудование |
Б |
Краткое наименование оборудования или устройства ЧПУ |
|
44 |
Программа |
- |
Обозначение программы |
|
45 |
Т0 |
Р |
Норма основного времени |
|
46 |
Тв |
Норма вспомогательного времени |
||
47 |
СОЖ |
Смазочно - охлаждающая жидкость |
||
48 |
- |
- |
Операционный эскиз |
|
Примечание: Номера граф (1, 4, 5, 10, 12, 26, 31, 32, 33, 34, 35, 36, 37, 33, 39) их условные обозначения и содержание аналогичны маршрутным и картам технологического процесса. |
Блок левая колонка
Блок левая колонка
ПРИЛОЖЕНИЕ 5.
Маршрутно-технологическая карта
№ опера ции |
Наименование и краткое содержание операции |
Обору- дование |
Матери- алы |
Приспо- собление |
Инстру- мент |
1 |
2 |
3 |
4 |
5 |
6 |
|
|||||
1 |
|
+ |
_ |
+ |
+ |
2 |
+ |
_ |
+ |
+ |
|
3 |
|
+ |
+ |
+ |
+ |
4 |
|
+ |
_ |
+ |
+ |
5 |
+ |
_ |
+ |
+ |
Приложение 5. (продолжение)
Операционно-технологическая карта.

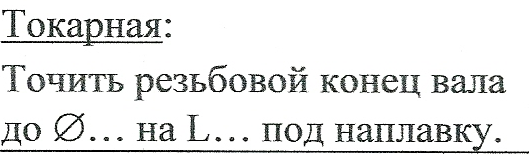

Наименование операции - токарная.
Оборудование - токарно-винторезный станок 1К62.
Приспособление-3х кулачковый патрон; центр вращающий.
№ перехода |
Содержание перехода |
Инструмент |
Режимы обработки
|
Время мин |
||||||
Режущий
|
Измерительный |
|
|
|
|
|
|
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
A |
|
- |
- |
- |
- |
- |
- |
- |
+ |
|
1 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
2 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
3 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
|
|
|
|
|
|
+ |
+ |
