Вибір монтажного оснащення
Монтажні пристосування поділяються на три групи:
-
пристосування для підіймання елементів;
-
пристосування для тимчасового посилення, закріплення та вивірки елементів;
-
допоміжні пристосування (риштування, майданчики, драбини, огорожі).
Застосування того чи іншого засобу стропування може мати суттєвий вплив на висоту підіймання конструкції, тому перш за все потрібно визначити конструкцію цих пристроїв і визначити висоту стропування. Рекомендується використовувати переважно типові конструкції пристроїв стропування, наданих у довідниках та технічній літературі. Вибір монтажних пристосувань приведений в таблиці
Відомість монтажних пристосувань
№ п/п |
Назва монтуємих елементів |
Вага, т |
Ескіз |
Назва монтажних пристосувань |
характеристика |
||
Вантажо-підйомністьт. |
Вага, т |
Розрахункова висота, м |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Колони |
12,4 |
|
Траверса, ПИ Промстальконструкция 20527М-13 |
16 |
0,24 |
1 |
2 |
Підкранові балки |
4,2 |
|
Траверса, ПК Главстальконструкція, 185 |
6 |
0,39 |
2,8 |
3 |
Установка кроквяних ферм про-льотом 18 м |
7,6 |
|
Траверса, ПК Стальмонтаж, 1950-53 |
10 |
0,46 |
1,8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
4 |
Установка кроквяних ферм прольотом 30 м |
16,7 |
|
Траверса, ПИ Промстальконструкция, 15946Р-11 |
25 |
1,75 |
3,6 |
5 |
Вкладання плит покриття |
1,4 |
|
Траверса, ПИ Промстальконструкція, 2006-78 |
4 |
0,53 |
1,6 |
6 |
Установлення стінових панелей |
2,9 |
|
Траверса, ПИ Промстальконструкція 15946-10 |
5 |
0,45 |
1,8 |
7 |
Монтаж фундаментних балок |
1 |
|
Строп, чотирьох гілковий ПІ Промстальконструкція, 21059М-28 |
3 |
0,01 |
2 |
8 |
Вивірка та тимчасове кріплення колон в стакан фундаменту |
- |
|
Клиновий вкладиш, ЦНІІОМТП, №7 |
- |
0,01 |
- |
9 |

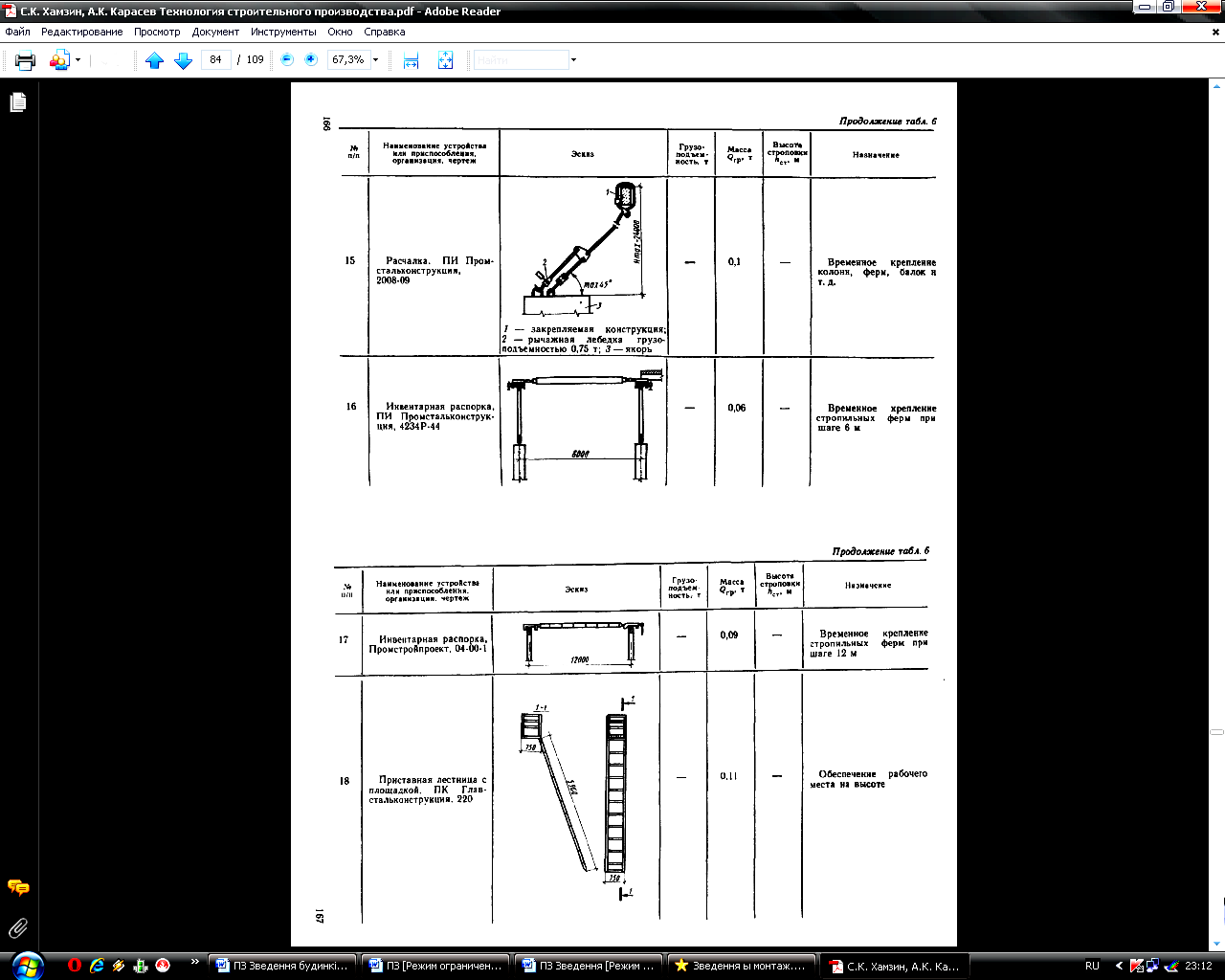

Тимчасове кріплення колон, ферм, балок |
- |
|
Розчалка, ПІ Промстальконструкція, 2008-09 |
- |
0,1 |
- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
11 |
Забезпечення робочого місця на висоті |
- |
|
Навісна площадка з підвісною дробиною, ПК Главстальконструкція, 229 |
- |
0,12 |
- |
12 |
Забезпечення робочого місця на висоті |
- |
|
Навісна люлька, ПІ Промстальконструкція, 21059М |
0,1 |
0,06 |
- |
13 |
Забезпечення робочого місця на висоті |
- |
|
Приставна драбина з майданчиком |
- |
0,11 |
- |
14 |
Підйом робочих, інструментів та матеріалів при монтажі стінових панелей |
- |
|
Люлька (ПІ Промстальконструкція, №4533) |
0,5 |
- |
- |
15 |

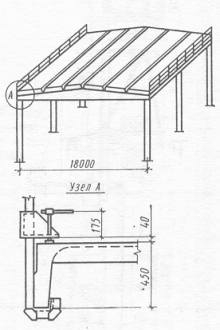

Забезпечення робочого місця на висоті |
- |
|
Тимчасове огородження, ПІ Промстальконструкція, 4570Р-2 |
- |
- |
- |
