Визначення обсягів робіт
-

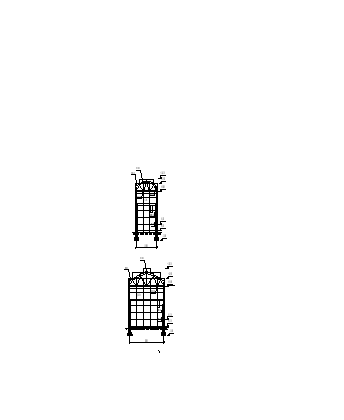

схема розміщення колон

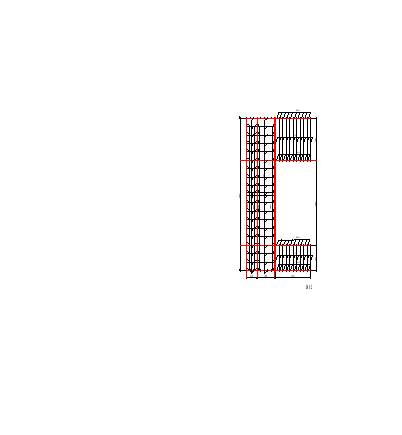

б) схема розміщення підкранових балок, ферм покриття

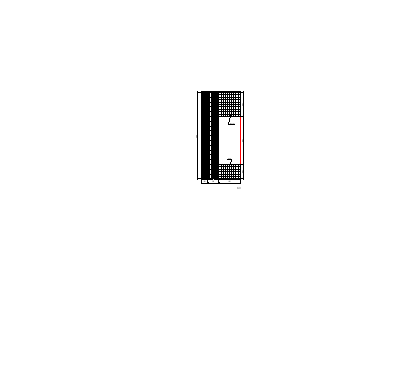

в) схема розміщення плит покриття, фундаментних балок
г) схема розміщення стінових панелей
За даними приведеними у завданні визначається об'єм робіт. Одержані дані записують у вигляді таблиці. Визначаючи об'єми будівельних робіт необхідно враховувати об'єми робіт, супроводжуючих монтаж: замонолічування колон в стакани фундаментів, замонолічування стиків фундаментних балок, електрозварювання стиків підкранових балок з колонами, електрозварювання стиків несучих і огороджуючих елементів покриття (ферм, плит), заливку швів стінових панелей або блоків. У відомості об'ємів робіт належить ураховувати роботи по розвантаженню конструкцій, що постачають на будівельний майданчик. Обсяг зварних робіт орієнтовано можна прийняти за наступними показниками:
стики однієї ферми з колонами 1,2-1,8 п.м. шва;
стики підкранової балки з консолями колон 1,0-1,2 п.м. шва;
стики однієї плити з верхніми поясами ферм або балок 0,6-0,7 п.м. шва;
стики стінової панелі з колоною 0,2-0,3 п.м. шва.
Визначення обсягів робіт
|
№ за/п |
Назва процесу (операції) |
Одиниця виміру |
Формула підрахунку або прямий рахунок |
Обсяги робіт |
|
1 |
Розвантаження колон самохідним краном масою до 8 т |
т |
- |
672 |
|
2 |
Розвантаження колон самохідним краном масою до 10 т |
т |
- |
204 |
|
3 |
Розвантаження колон самохідним краном масою до 15 т |
т |
- |
248 |
|
4 |
Монтаж колон |
шт |
- |
128 |
|
5 |
Заробка стиків між фундаментом та колонами |
шт |
- |
128 |
|
6 |
Розвантаження підкранових балок |
т |
- |
470,4 |
|
7 |
Монтаж підкранових балок |
шт |
- |
112 |
|
8 |
Електрозварювання стиків |
м |
1,4 · 112 |
156,8 |
|
9 |
Розвантаження крокв'яних ферм самохідним краном масою до 8 т |
т |
- |
201,5 |
|
№ за/п |
Назва процесу (операції) |
Одиниця виміру |
Формула підрахунку або прямий рахунок |
Обсяги робіт |
|
10 |
Розвантаження крокв'яних ферм самохідним краном масою до 18 т |
т |
- |
517,7 |
|
11 |
Монтаж крокв'яних ферм прогоном до 18 м самохідним краном масою до 8 т |
шт |
- |
31 |
|
11 |
Монтаж крокв'яних ферм прогоном до 30 м самохідним краном масою до 18 т |
шт |
- |
31 |
|
13 |
Електрозварювання стиків крокв'яних ферм з оголовками колон |
пм |
1,0 · (31+31) |
62 |
|
14 |
Розвантаження плит |
т |
- |
627,2 |
|
15 |
Монтаж плит |
т |
- |
627,2 |
|
16 |
Електрозварювання стиків плит з верхнім поясом ферми |
пм |
0,25 · 448 |
112 |
|
17 |
Заливка швів між плитами покриття |
пм |
(5,97+3) · 448 + 552/2 |
4294,56 |
|
18 |
Розвантаження фундаментних балок |
т |
- |
88 |
|
19 |
Монтаж фундаментних балок |
шт |
- |
88 |
|
20 |
Розвантаження стінових панелей |
т |
1902,4+11,4+4,5 |
1918,3 |
|
21 |
Монтаж стінових панелей |
шт |
- |
665 |
|
22 |
Електрозварювання стиків панелей з колонами |
пм |
0,15·665 |
99,75 |
|
23 |
Заробка зовнішніх швів між панелями |
пм |
(6+1,8)·656+(6+1,2)·6+(6+0,9)·3+ +15,65 |
5212 |
|
24 |
Заробка внутрішніх швів між панелями |
пм |
6·656+6·6+6·3+15,65 |
1206,4 |
