Лекція №4. Сила тиску, що діє на плоску стінку
Якщо в рідині виділити плоску стінку, яка може бути стінкою резервуару, стінкою дамби або плотини, то на неї діє сила тиску, ця сила обчислюється за формулою
де - сила тиску в точці О, яка являє собою центр маси плоскої стінки.
- апліката (Zк) центра мас від урізу рідини;
- апліката центру тиску від урізу рідини.
Рівнодійна сили тиску буде проходити через точку С, яка називається центром тиску.
В загальному вигляді апліката обчислюється
Для практичних розв’язків використовують довідкові дані Агроскіна. Для регулюючих щитів різної форми, їх верхній край, співпадає з урізом води.
B B
Форма щита |
L |
L |
||
Глибина занурення центра мас lm |
L/2 |
L/3 |
D/2 |
4D/6П |
Глибина занурення центра тиску lq |
2L/3 |
L/2 |
5D/8 |
3ПD/32 |
, м2 |
BL |
0,5BL |
Пd2/4 |
0,392d2 |
Дані таблиці використовують для розрахунків, коли щити будуть занурені в рідину і центр тиску та центр мас будуть мати інші значення. Нехай відстань від урізу води до верхнього краю щита або стінки буде дорівнювати hp. В такому випадку
В тому випадку, коли hp має велике значення, тоді
Якщо регулюючий щит розташований в тілі площини на значній глибині, то центр мас співпадає з центром тиску і щит автоматично не відкривається. Необхідність автономного приводу для відкриття щитів під час повені.
Приклад. Обчислити силу, що діє на прямий щит з розмірами: В=5м, L=3м, якщо верхній край щита занурений на глибину hp=4м у воду, кг/м3. F-?, -?
Розв’язання
м
кн.
м
Сила тиску, що діє на криволінійні поверхні
Нехай рідина обмежена криволінійною поверхнею. В такому випадку, ваговий тиск створює рідини, яка на криволінійні стінки, що обмежують рідину. В свою чергу стінка за 3-м законом Ньютона створює опір витіканню рідина і рідина стискається.
Рівнодійна сила
,
FГ проектується на вертикальну стінку ВД і вона є силою, що діє на плоску стінку.
Вертикальна сила FВ буде дорівнювати вазі рідини, що розташована над криволінійною поверхнею
,
де VТ.Т - об’єм тіла тиску.
Результативна сила R буде нормальною до криволінійної поверхні і вона буде колінеарна або проходитиме з вектором, що проходе через центр тиску С перпендикулярно до криволінійної поверхні.
Закон Архімеда

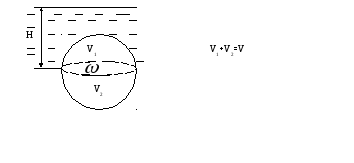

V1+V2=V
На тіло діє горизонтальна сила тиску, рівнодійна якої дорівнює 0, тому що вони зрівноважені на однакових глибинах. Вертикальні сили не зрівноважені.
- сила тіла тиску
VТ.Т
На тіло діє виштовхувальна сила. Яка дорівнює вазі рідини, що виштовхується цим тілом. На практиці всяке тіло має свою густину, яка не співпадає з густину рідини.
