5.2.4 Оформление рабочих чертежей лекал
Оформление рабочих чертежей лекал начинают с оформления концевых участков. Концевые участки оформляют таким образом, чтобы обеспечивалась надежная ориентация деталей перед стачиванием. При складывании деталей концевые участки должны быть абсолютно одинаковыми. Кроме того, они должны быть закреплены в процессе последующей обработки.
Далее осуществляют перенос контрольных знаков с линии швов на линии срезов. Перенос осуществляется по нормали к точке расположения контрольного знака. Длина контрольного знака 5 мм.
Затем осуществляют проверку наружных контуров лекал на сопряженность и накладываемость.
На конечном этапе производят маркировку лекал.
На каждом лекале наносится:
-
Наименование лекала (оригинал, эталон);
-
Наименование изделия;
-
Номер модели;
-
Наименование детали или ее код;
-
Наименование материала;
-
Размер;
-
Количество деталей кроя;
-
Площадь лекал;
-
Число и фамилия разработчика.
Также на одной из основных деталей дается дополнительная маркировка:
-
Интервалы, рекомендуемых для данной модели размеров и ростов;
-
Номер конструктивной основы;
-
Дата и подпись разработчика;
-
Дата и подпись проверяющего.
Кроме того, на лекала наносятся следующие данные:
1. Контрольные линии измерения по ГОСТ 4303-82, которые включают следующие составляющие:
-
размерный признак или длину по шкале;
-
конструктивную прибавку;
-
величины усадки и уработки;
-
величины припусков на швы.
2. Спецификация лекал и деталей кроя.
Таблица 12 – Спецификация лекал и деталей кроя
Наименование лекал |
Количество |
||
лекал |
Деталей кроя |
||
|
|||
Центральная часть спинки |
1 |
2 |
|
Боковая часть спинки |
1 |
2 |
|
Центральная часть полочки |
1 |
2 |
|
Боковая часть полочки |
1 |
2 |
|
|
|||
Подборт Обтачка низа изделия Обтачка горловины спинки |
1 1 1 |
2 2 1 |
|
Спинка Полочка
|
1 1
|
2 2
|
|
|
|||
3.1 Для нанесения подгиба низа и подрезки |
1 |
0 |
3. Величины и характер технологических деформаций.
4. Направление нити основы и допускаемые отклонения.
Таблица 13 - Допускаемые отклонения от направления нити основы.
Наименование детали |
Величина допускаемого отклонения, % |
Величина допускаемого отклонения, см |
Центральная часть спинки |
2 |
1,2 |
Боковая часть спинки |
2 |
0,5 |
Центральная часть полочки |
1 |
0,6 |
Боковая часть полочки |
1 |
0,3 |
Подборт |
1 |
0,5 |
Обтачка горловины спинки |
2 |
0,08 |
Обтачка низа изделия |
2 |
0,08 |
Расчет величины допускаемого отклонения от линии основы производят по формуле:
с = (l * γ)/100% , (21)
где с – допускаемое отклонение, см;
l – длина нити основы, см;
γ - допускаемое отклонение, %.
5. Контрольные знаки.
6. Линии максимальных и минимальных надставок.
7. Все конструктивные и декоративные линии.
КЛ1= (Шс +Пшс)+Пус,ур+Пт=(18+1)+0+2=21
КЛ2= (Сг3 +Псг3)+Пус,ур+Пт=(48+7)+0+10=65
КЛ3=Дсп+Пус,ур+Пт=43+0,6+1,7=45,3
КЛ4=(Шг +Пшг)+Пус,ур+Пт=(46+0)+0+4=50

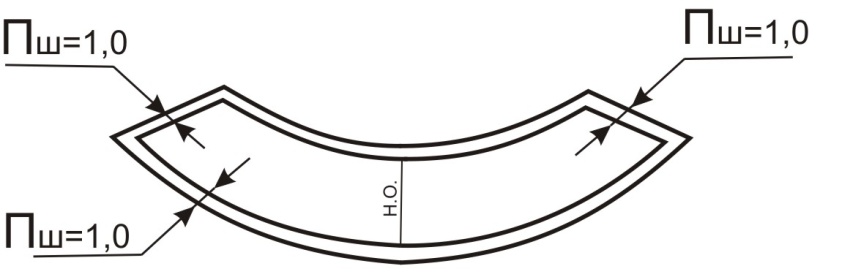

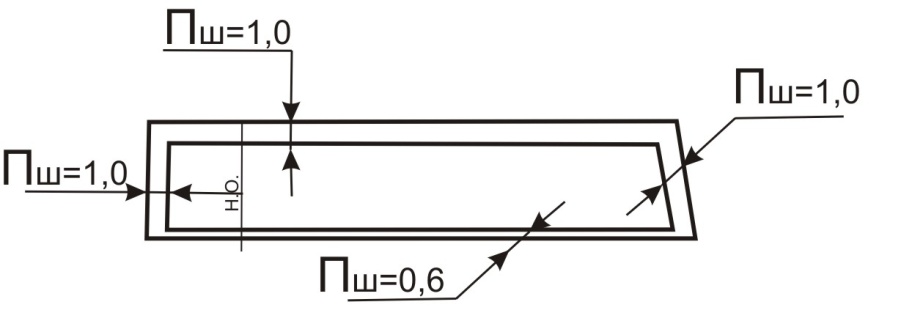

На приведенных ниже рисунках представлены лекала основных деталей проектируемого изделия.

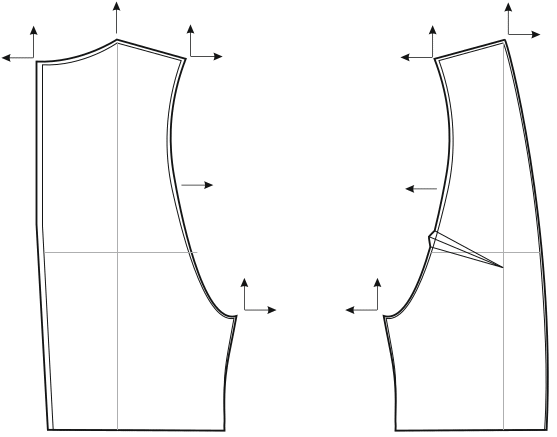

Рисунок 9 – Лекала деталей спинки из основного материала
Рисунок 10 – Лекала деталей полочки из основного материала
