5. Рабочий проект
Разработка промышленных лекал деталей одежды является завершающей стадией проектирования швейных изделий. От уровня выполнения промышленных лекал зависит качество проектируемых изделий, а также показатели их экономичности и технологичности.
Лекало каждой детали разрабатывают на основе шаблона этой детали. Шаблон представляет собою деталь в готовом изделии, т.е. деталь без технологических припусков на обработку и сборку. Шаблон получают путем копирования деталей с чертежа конструкции изделия.
Разработку лекал всегда начинают с основных деталей на базовый размеророст изделия. В соответствии с ГОСТ ЕСКД разрабатывают рабочий чертеж лекала на каждую деталь изделия. Рабочий чертеж лекала − это основной технический документ, паспорт детали. В нем содержатся все необходимые сведения о самой детали, ее конфигурации, материале, методах и технических условиях обработки и сборки; указываются параметры детали в сборке, при раскрое и т.д. В практике допускается вместо рабочего чертежа разрабатывать непосредственно лекало детали. В этом случае лекало называют лекалом-эталоном. На лекале-эталоне наносят все сведения о детали, которые включены в рабочий чертеж лекал. Как правило, рабочие чертежи и лекала-эталоны разрабатывают в натуральную величину. Допустимо рабочие чертежи лекал выполнять в масштабе.
5.1. Выбор исходных данных для разработки лекал
Исходными данными для разработки лекал являются:
- сведения об изделии и его категории качества;
- чертежи конструкции изделия;
- сведения о свойствах материалов, из которых должно быть изготовлено изделие;
- сведения о методах обработки и технологическом оборудовании;
- сведения об организационных формах технологического потока, в котором это изделие планируется изготовлять.
Рисунок 7 – Технический эскиз проектируемого изделия
Жилет для повседневной носки для женщин младшей возрастной группы, полуприлегающего силуэта.
Полочка с центральной бортовой застежкой на 3 обметанных петли и пуговицы. На полочке обработаны рельефы, выходящие из проймы.
Спинка со средним швом и рельефными швами, выходящими из проймы.
Подкладка притачная по низу изделия в цвет основного материала. Пуговицы подобраны в тон основного материала.

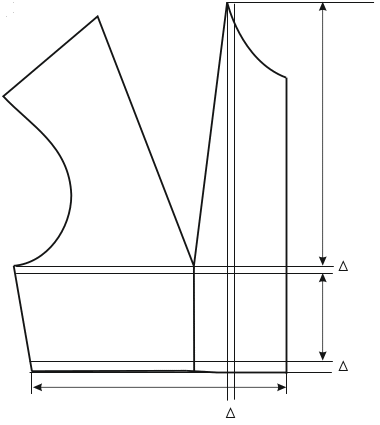

Рисунок 8 – Шаблоны деталей проектируемого изделия (М 1:4)
Таблица 9 - Свойства материалов
Свойство материала |
Вид материала |
|
Основной |
Подкладочный |
|
Толщина, мм |
2,0 |
0,75 |
Осыпаемость |
средней осыпаемости |
средней осыпаемости |
Способность к технологическим деформациям |
средняя способность к технологическим деформациям |
малая способность к технологическим деформациям |
Усадка, %: по основе по утку |
3,0 2,0 |
3,0 1,5 |
Раскройное оборудование обеспечивает точный крой. Оборудование для пошива используется универсальное и не влияет на процесс разработки лекал.
