1. Материалы и оборудование

Печь электрическая с температурой нагрева 1350ºС.

Шкаф сушильный.

Ступка фарфоровая с пестиком.

Подставка огнеупорная, изготовленная пластическим способом из шамотных масс, содержащих 50% огнеупорной глины и 50% шамота.

Длина подставки 200 мм, ширина – 140 мм, гнезда для установки пироскопов глубиной 3 мм. Расстояние от гнезд до края подставки не менее 30 мм, а между гнездами 35 мм вдоль длинной стороны подставки и от 20 до 40 мм вдоль короткой, увеличиваясь на 5 мм в каждом последующем ряду (см.рис.3).

Форма металлическая или пластмассовая для поддержания пироскопов; представляет собой треугольную усеченную пирамиду высотой 60 мм со стороной нижнего основания 15 мм и верхнего 5 мм.

Шаблон для проверки угла наклона ребра пироскопа к горизонтальной плоскости.

Щипцы тигельные.

Форма для прессования.

Сито с сеткой 02.

Ткань хлопчатобумажная.

Плита мраморная или металлическая.

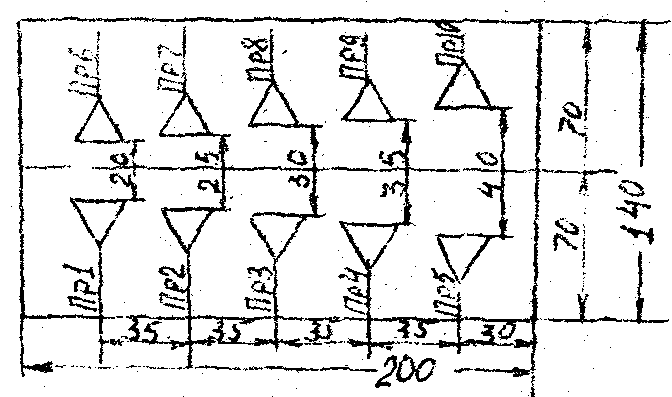

Рисунок 3 – Подставка огнеупорная

2. Подготовка к испытанию

От пробы глины подготовленной для анализа, отбирают навеску массой 0,3 кг, высушивают при температуре не более 100ºС, измельчают до прохождения через сито с сеткой 02 и готовят массу нормальной формовочной влажности, при которой она не прилипает и не оставляет следы на тыльной стороне руки. Массу перемешивают до полной однородности, проминают до устранения пузырьков воздуха и оставляют вылеживаться в течение 24 ч, накрыв тканью или полиэтиленом.

Из приготовленной массы формуют испытуемые пироскопы, подсушивают их в течение 24 ч на воздухе и окончательно досушивают в сушильном шкафу при 105 - 110ºС.

3. Проведение испытаний

Испытуемые пироскопы в количестве не более 10 штук устанавливают на свежесформованную подставку в специально выполненные при формовании гнезда. Размещают пироскопы из пяти проб.

Пироскопы из одной пробы устанавливают попарно по диагонали так, чтобы короткие их ребра отклонялись от вертикали на 8 -10ºС в направлении края подставки. Правильность наклона проверяют шаблоном. Подставку с шаблонами подсушивают в помещении до влажности 3-5 %.

Затем подставку помещают в печь, перепад температур в которой в области установки подставки не должен превышать 5ºС. Скорость подъема температуры в печи до 900ºС не регламентируется, а свыше 900ºС скорость подъема температуры – 3-5ºС в минуту. Фиксируют температуру, когда вершина пироскопа коснется подставки. Эта температура принимается за огнеупорность. При разной температуре падения двух параллельных пироскопов огнеупорность равна средней арифметической температуре.

Испытание считается недействительным и должно быть повторено, если разница в падении двух пироскопов из одного и того же материала превышает 20ºС или наблюдается вспучивание пироскопа и более сильное оплавление ребер у нижнего основания, чем у верхнего.

4. Выводы

На основании полученных результатов делают выводы об огнеупорности испытуемого глинистого сырья, принимая во внимание, что легкоплавкие глины имеют показатель огнеупорности менее 1350ºС, тугоплавкие – в пределах 1350 - 1580ºС, а огнеупорные – свыше 1580ºС.
