Каскады с ОЭ и ОИ У~Т, основные показатели работы, обеспечение статич режима.

У~Т на БТ по сх ОЭ в режиме передачи перем сигнала. Его эквив-я схема и АЧХ. Врем хар-ки каскада с ОЭ.

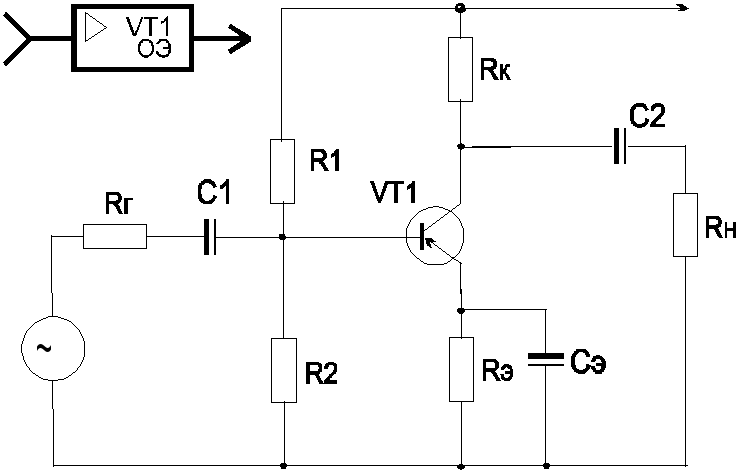

Каскад с ОЭ

1) обеспечение статич режима:

- задать класс усиления: а) либо фиксированным зн-ем Iб, либо б) фикс зн-ем Uбэ.

а) Iк=h_21эI_б. Выбирают R₁: R₁=(Ек-Uбэ)/I_б

- схема критична к замене транзистора.

б)

- в выбранной раб точке опред-ся Ек, Iб, Rэ, Rк, R₁, R₂

- Rэ обеспеч термостаб-ю режима по пост току.

2) Помимо задания статич режима с пом делителя (фикс потенц базы) Uбэ определяется и вых током, что позволяет обеспечить термостабилизацию статич режима. Это возможно 2-мя способами:

а) метод термостабилизации режима (как и в д.сл. - ООС)

б) термокомпенсация режима (исп-е термозав-ых эл-тов). Н-р в УПТ исп-е ГСтабТ.

3) Пар-ры:

K_I=h_21э>>1

Кu=К_IRвых/Rвх>>1

Kp=KuK_I>>1

Rвх среднее,

Rвых мало

Эти пар-ры не измеряются, оценка всех пар-ров осущ по эквивалентной схеме.

3) Эквивалентные схемы:

- на ср част (не учит разд конденсаторы и ист тока):

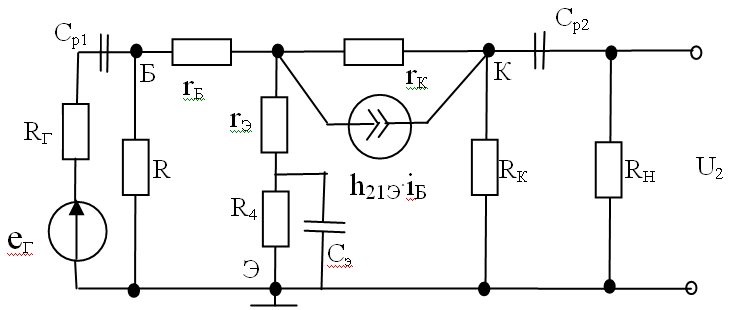

- на низ част (не учит ист тока, иск вносят разд конд-ры – спад ЛАЧХ в обл низ частот):

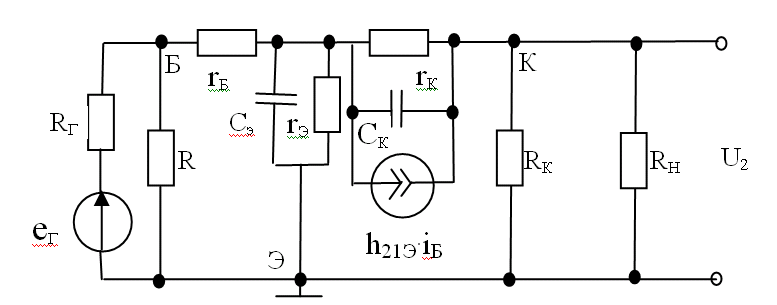

- на выс част (иск вносят внутр ёмкости транзистора – спад ЛАЧХ в обл выс частот):

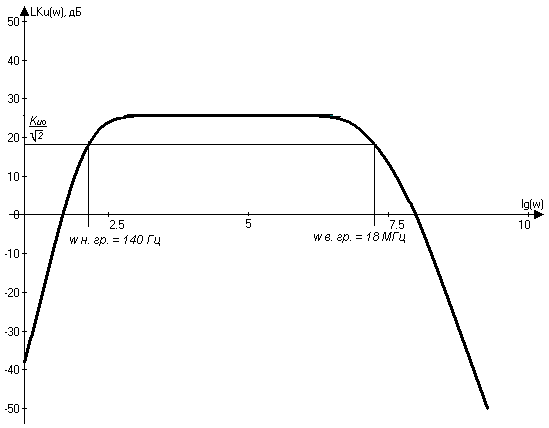

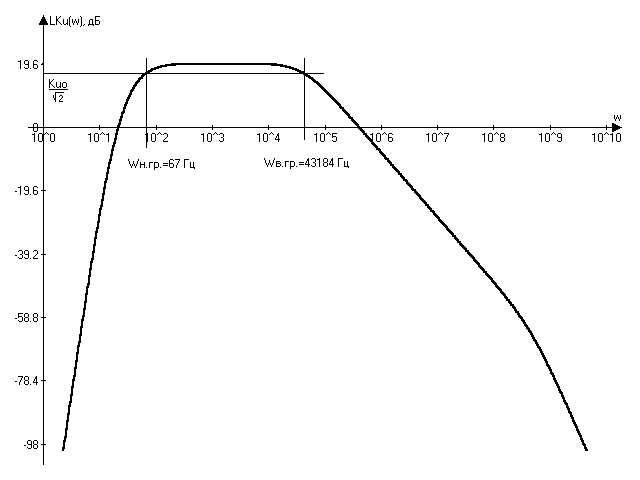

4) АЧХ (в логарифм масштабе)

5) временная хар-ка h(t):

- для малых времён (передача фронта):

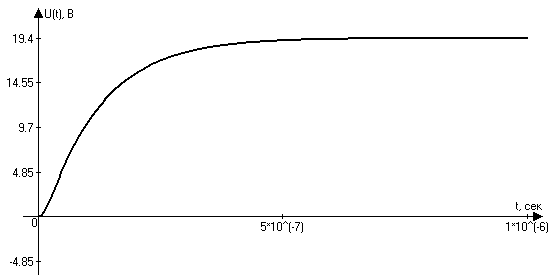

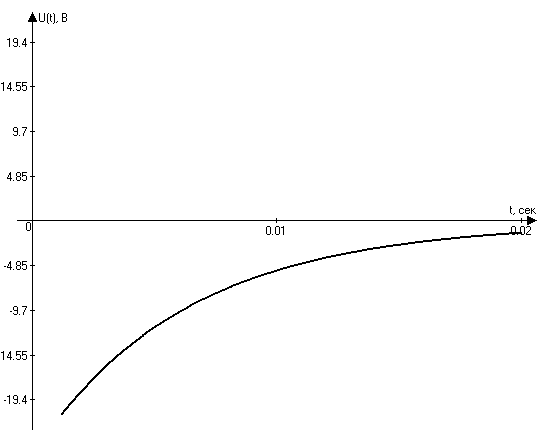

- для больших времён (передача крыши):

Каскад с ОИ:

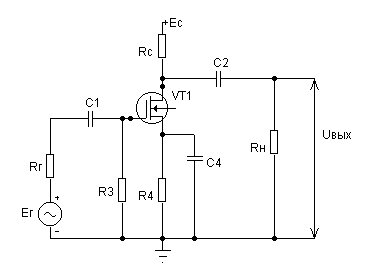

Вх сопр-е ПТ, т.е. сопр-е м/у З и И опред-ся сопр-ем резистора R3, кот подкл парал вх зажимам ПТ. Резстор R3 д.б. соизмерим с вх сопр-ем, кот очень велико. Нач режим работы ПТ обеспечивается знач-ем пост тока стока Iос и соотв-им ему пост напряж-ем на стоке Uос. Ток Iос в вых (стоковой) цепи устанавл-ся с пом ист пит Ес и нач напряж-я смещения на З Uоз, отриц-ой полярности отн И. В свою очередь напряж-е Uоз обеспеч-ся за счёт того же самого тока Iос, протек-го через резистор в цепи И R4, т.е. Uоз=Iос*R4.

Резистор R4 кроме ф-и автомат-го смещения на З выполняет ф-ю термост-и режима работы У по пост току, стабил-уя вел-ну Iос. По перем току его закорачивают на С-ть С₄. Вопрос стабил-и положения р.т. каскада заслуживает особого рассм-я. При изм-и темп-ры окр среды на ток стока I_С действуют два противопол фактора: увел-е сопр-я п/п-ого материала, что снижает величину I_С, и уменьш-е толщины p-n-перехода, что увел-ет знач-е I_С. В рез-те действия этих двух противопол факторов на передаточной хар-ке Т можно найти точку, в кот ток С не зав от темп-ры окр среды. Если напряж-е Uсм выбрать так, чтобы Т раб в этой точке, то температурная стабил-я каскада не требуется. К сожалению, такой выбор с т. зр. требований к каскаду не всегда возможен и ПТ работает, как правило, при больших токах стока.

Для соврем приборов температурный дрейф тока С сост порядка 0,6%/ºС. К тому же он отрац, что искл-т в каскадах положит ОС по температуре, свойственную БТ. Поэтому при раб в малых диап-ах изменения температуры окружающей среды можно вполне обойтись без цепей термостабилизации.

Пар-ры:

K_I=h_21э>>1

Кu=К_IRвых/Rвх>>1

Kp=KuK_I>>1

Rвх очень большое,

Rвых мало

Эти пар-ры не измеряются, оценка всех пар-ров осущ по эквивалентной схеме для ср частот.

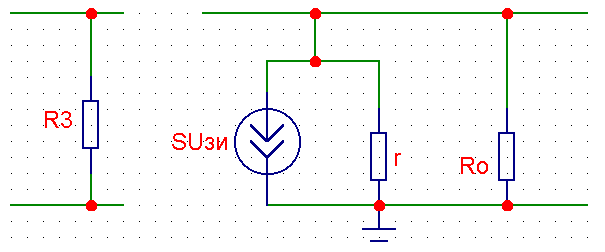

- экв сх для сред частот:

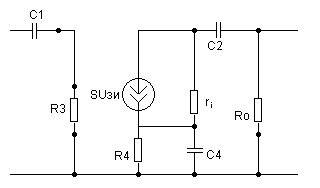

- для низ часот:

- для выс частот:

- ЛАЧХ:

Следует, также отметить, что оба каскада фазоинвертирующие.
