Билет №27.
Повторители тока и напр-я на БТ и ПТ. Рабочие схемы, характеристики и параметры.
У звено на БТ с ОК – эмиттерный повторитель:
У каскады на ОК (эмиттерный повторитель) широко прим в кач вых каскада при работе на низкоомную нагр емкост хар-ра; вх каскада, обладающего больш вх сопр-ем; промежут каскада при необх согл-я выс вых сопр-я с мал вх сопр-ем. Их прим в измерит технике, в устр-ах автоматич регулирования, благодаря глубокой ООС, обеспеч-й выс стабильность пар-ров эмиттерных повторителей и их меньшую завис-ть от изменений температуры и напряж-я питания.

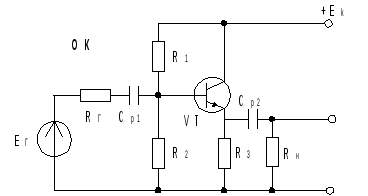

На рис изобр-а сх У каскада с ОК на БТ n-p-n структуры, использующая один источник питания Eк.
Поскольку полярность напряж-я ист пит-я Ек опред-ся типом Т, то в нашем каскаде напряж-е «+», т.к. Т n-p-n типа.

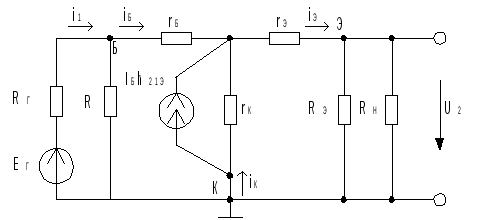

Малосигнальная эквивалентная модель для СЧ:
-На низ част будут учтены С-ры, а на вы част ист тока будет частотно завис и будут влиять С-ти коллекторного и эмиттерного переходов.
-Ku1, Ki>>1, Kp>>1, Rвх>>Rвых

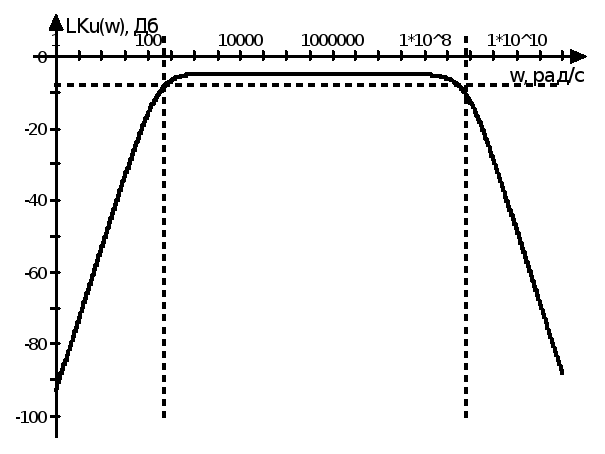

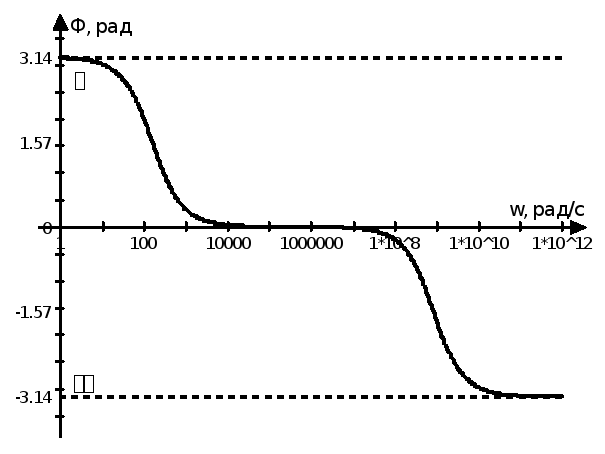

ЛФЧХ имеет вид: ЛАЧХ (идет по оси в случае Ku1):
В настоящее время широкое распр-е получили УК на ПТ, т.к. они обладают значит большим вх сопр-ем, чем УК на БТ. В каскаде с ОС нагруз рез-тор вкл в цепь исток, а сток по перем сост-им тока и напр-я соед с общей точкой У. Вых напр-е, равное перем сост-ей падения напр-я на этом рез-ре, снимается через конденсатор связи.
УК на ПТ с ОС аналогичен по своим св-вам эмиттерному повторителю. Он обл большим вх сопр-ем и коэф усиления по току, малым вых сопр-ем. Его коэф передачи напр-я близок к 1, фаза вых напр-я практич-и равна фазе вх напр-я. Данный К наз истоковым повторителем.
Истоковые повторители так же, как и эмиттерные, чаще всего применяют в кач вспомогат УК для согласования высокоомных источников усиливаемого напр-я с низкоомными нагрузочными устр-вами.
Повторители тока:
- это У на БТ и ПТ с сх вкл-я ОБ и ОЗ.
Особ-ти:
- Ki=1, Ku>>1, Kp>>1
- Ku третьего порядка => у ЛАЧХ в обл спада -20, затем -40 и наконец -60 дБ.дек, а у ФЧХ самый большой max фазовый сдвиг (от -3/2 до 3/2)
- не требуют термостабилизации режима
Билет №32. Источники вторичного электропитания. Параметрические и компенсационные стабилизаторы напряжения.
Ист вторич электропитания (ИВП) – эл устр-ва, предназн-е для преобр-я энергии первич ист эл.питания в эл энергию знач-я частоты, уровня и стаб-ти кот согл-ы с треб-ями, предъявляемыми к этим пар-рам конкр-и ЭУ и сист-и.
В кач первич ист эл.питания для ЭУ и систем обыч исп либо промышл сеть ~ тока, либо автономные ист ~ (генераторы) или пост (аккумуляторы, химические батареи и т.д.) тока.
Практика показывает, что возможности непосредственного исп-я этих ист для питания разл ЭУ и сис-м весьма ограничены. Поэтому исп ИВП.
В общ сл ИВП сост из неск функц-но законч блоков. Их разд на 3 группы:
Устр-ва согл-ия: 1) выпрямители – преобр-ли напряж-я ~ тока в напряж-е, содержащее пост составл-ю (пульсирующее напряж-е) и 2) инверторы – преобр-ли пост напряж-я в ~ с заданной формой и частотой.
Устр-ва согл-ия уровня напряж-я предназн-ся для преобр-я как пост, так и ~ напряж-я одного уровня в напряж-е другого уровня.
Устр-ва согл-я стабильности напряж-я: сглаживающие фильтры – устр-ва, предназ-е для стабил-и мгн знач-я пульсирующего напряж-я (тока), и стабил-ры – устр-ва, стабил-щие сред знач-е вых напряж-я, тока или мощности.
Т.о. обобщ структ схему ИВП можно представить в виде послед соед-я трех блоков.
Стабил-я сред знач-я вых эл вел-ны ИВП осущ-ся с пом доп звена, коэф передачи кот по пост сост-й изм т.о., чтобы уменьш или полностью искл отклонение вых эл вел-ны от заданного знач-я. Звено, выполн-е данную ф-ю, наз стабилизатором. Существующие стабил-ры м.б. разд на два класса: параметрические и компенсационные.
Параметр-й стабил-р обеспеч-т поддержание вых напряж-я за счет собств нелин-сти исп-емого п/п-го элемента. Примером такого стабил-ра явл устр-во, вып-ное на осн стабилитрона.
Компенс стабил-ор явл замкн сис-ой автоматич-го регулирования, в кот коэф передачи звена, вкл-го в цепь передачи эл вел-ы, зав от разности вх и некоторого эталонного сигнала. Это типич пример устр-ва, содержащего цепь ООС.
В зав от стабил-мой эл вел-ны разл стабил-ры напряж-я, тока или мощности. В зав от места вкл-я такого элемента все стабил-ры подразд-ся на послед, парал и послед-парал-е.
Принцип раб компенс стабил-ра осн на исп цепи ООС. Для реализации указ принципа устр-во кроме регулирующего (исполнительного) элемента (РЭ) должно содержать измерительный элемент (ИЭ), элемент сравнения и ист эталонного напряж-я Uэт. Вых напряж-е измерит элемента, пропорциональное стабил-емому пар-ру, сравнивается в элементе сравнения с эталонным напряж-ем, и получ-й сигнал ошибки uош=Uэт-uиз – управл коэф-том передачи РЭ. Увел-е uош, вызв-е уменьш-ем вых пар-ра, увеличив коэф передачи РЭ, что ведет к восстановл-ю исх знач-я вых напряж-я. И наоборот, увелич-е вых напряж-я, уменьшая сигнал ошибки, уменьш-т коэф передачи РЭ.
Схему см в билете №13.
параметр стаб-р: эквивалент:
Праметр стаб-р исп в качестве источника опорного напр-я.
