70 Шт.; жердини на одяг
стін та входу (d=5-6 см, l=5,5 м) – 100-120 шт.; хвоя-лапник – 4, -5 м3; дріт – 8 кг;
вікно – 1 компл.; двері –
2 к-кти; піч малої теплоєм-ності з трубами – 1 к-кт або цегла для печі – 200 шт.; покрівельна сталь для
труб – 2 листи
По прогону і лежнях через 90 см укладаються стропила, а поверх них суцільний ряд жердин. Торці стін вище рівня землі закладаються жердинами. Вхідний тамбур влаштовується з двома дверима. На боці протилежному тамбуру влаштовують вікно. По покриттю з жердин настеляють гілки чи солому, а поверх настилу укладається шар м’ятої глини й ґрунту товщиною 30-40 см. В середині землянки обладнуються нари шириною 180 см, довжиною з розрахунку 0,6 м на чоловіка.
Для опалення землянок застосовуються табельні печі чи печі з підручних матеріалів. З метою пожежної безпеки печі розміщуються не ближче 25 см від частин землянки, що можуть спалахнути.
Польове відхоже місце (рис.34) улаштовують в усіх випадках розміщення військ.
Під час короткочасної стоянки відхоже місце роблять у вигляді індивідуальних рівчаків, під час довгострокової – у вигляді рову з розрахунку одне очко на 12-16 чоловік. Розміщують його не ближче 75 м до житла. Відхоже місце обгороджують забором.
Рисунок 34 – Польове відхоже місце
На улаштування потрібно 10 люд.-год. Матеріал на одне місце: опорні
лежні з пластин (d/2=9) – 2 м; дошки 18 5 см – 2 м; 150-мм цвяхи – 8 шт.;
жердини, кілки (l=2 м) – 20 шт.; хмиз, гілки для плетіння – 0,5 м3
Під час розташування військ у холодний час повинні улаштовуватися пункти обігріву особового складу.
Для опалення споруд на цих пунктах використовують печі промислового виготовлення, а також печі, що виготовляються силами військ з місцевих матеріалів.
При встановленні й експлуатації у спорудах і наметах засобів обігріву, що зроблені з місцевих матеріалів, слід передбачати заходи протипожежної безпеки й маскування димових викидів.
Засобами обігріву особового складу, який розташований у землянках, бліндажах. сховищах й наметах, можуть бути печі, що виготовляються силами військ з металевої тари й покрівельного заліза (рис. 35-38).
Пальним для таких пічок є дрова, деревні залишки й кам’яне вугілля. Розхід дров складає 2-3 кг/год.
Для обігріву особового складу, який розташований в окопах, траншеях та інших спорудах відкритого типу, рекомендується використовувати мангали (рис. 39), які улаштовують у металевих відрах, що мають форму усіченого конуса. У якості пального використовують кам’яне вугілля, дрова й деревні залишки. Розхід пального в мангалі у середньому 3 кг/год. Кількість людей, які одночасно обігріваються біля мангалу, 4 – 5 чоловік.
Печі у закритих спорудах встановлюють коло входу з дотриманням мір протипожежної безпеки. Димову трубу виводять через отвір у стіні або покритті. Печі й димоходи розміщують не ближче 0,75 м до частин споруд, що можуть зайнятися.

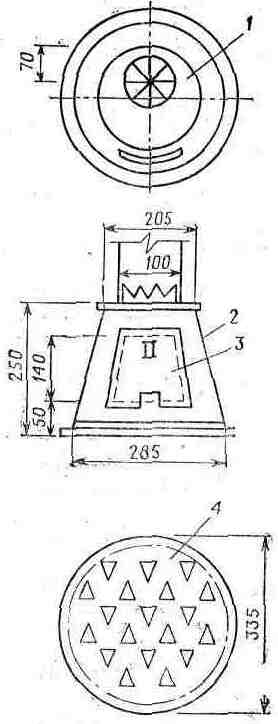

Рисунок 35 – Піч з
відра (розміри
в мм): 1
– дно відра з димовим отвором; 2 –
корпус відра; 3

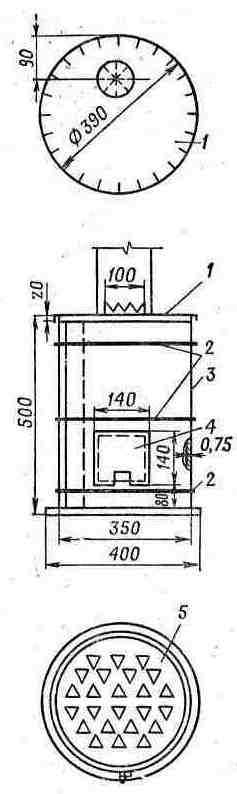

– дверцята; 4 – днище-решітка Рисунок
36 Піч з покрівельного заліза (розміри
в мм): 1
– кришка з димовим отвором; 2
– скрутки з дроту; 3 – корпус; 4
– дверцята; 5 – днище-решітка
При встановленні металевих пічок у наметах на димовій трубі необхідно встановлювати іскроуловлювач. Протипожежні розподілки у місцях проходу димових труб у полотні наметів улаштовують з обов’язковим встановленням листового азбесту. Категорично забороняється встановлювати у наметах печі, що працюють на рідкому пальному.
Для обігріву особового складу на відкритій місцевості можуть улаштовуватися вогнища з колод.
Вогнище з двох колод горить на протягом 9-10 годин. Його улаштовують з сухих колод діаметром 25-30 см, що обтесані на один кант й глибоко насічених у місці насічення.

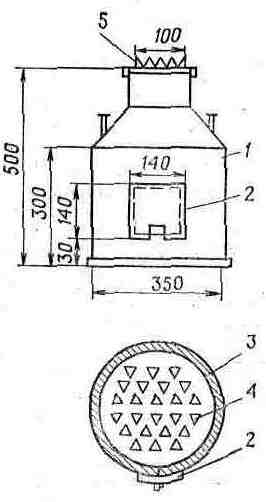

Рисунок
37 – Піч з бідону: 1
– бідон; 2 – дверцята; 3
– днище; 4 – отвір у днищі бідону
(отвори прорублюються зубилом або
сокирою); 5 – кришка бідону з димовим
отвором

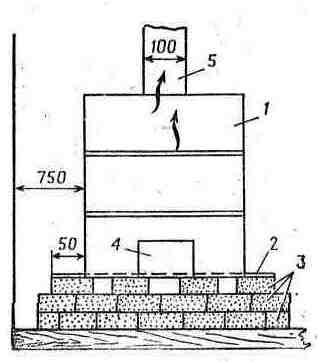

Рисунок
38 – Піч з металевої діжки: 1
– корпус (діжка); 2 – металева
решітка; 3 – підґрунтя з цегли; 4
– топочний отвір; 5 – димова труба.
На виготовлення потрібно 6-8 люд.-год. Рисунок
39 Мангал: 1
– відро; 2 – металева решітка; 3
– глиняна обмазка; 4 – паливо; 5
– отвір для доступу
повітря.
Колоди вкладають одна на одну обтесаними боками з прокладкою з щіпок й розпалюють по всій довжині. Більш товсту колоду вкладають знизу. Вогнище з трьох колод на підкладці горить 6-8 год. Колоди періодично по мірі згорання просувають вперед.
