5.7. Система сдц с эквивалентной
ВНУТРЕННЕЙ КОГЕРЕНТНОСТЬЮ НА БАЗЕ УСТРОЙСТВ ЧЕРЕСПЕРИОДНОЙ КОМПЕНСАЦИИ (ЧПК) НА ВИДЕОЧАСТОТЕ
5.7.1. Структурная схема системы сдц

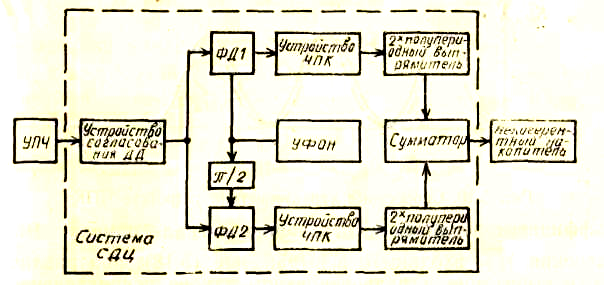

Структурная схема системы СДЦ с эквивалентной внутренней когерентностью на базе устройств ЧПК на видеочастоте для РЛС, в которой осуществляется некогерентное накопление отраженных сигналов, представлена на рис. 5.9. Фазовые детекторы (ФД) и схема формирования опорного напряжения, входящие в состав когерентно-импульсного устройства, обеспечивают перенос спектра входных сигналов в область видеочастот и когерентность импульсов в пачке на входе устройства ЧПК. Когерентность проявляется в закономерном изменении амплитуды и полярности видеосигналов на выходе ФД.
Устройство ЧПК выполняет роль режекторного фильтра. Двухполупериодный выпрямитель обеспечивает преобразование бипо-
лярных сигналов с выхода устройства ЧПК в однополярные перед суммированием сигналов двух квадратурных каналов и подачей их на накопитель.
Рис. 5.9. Система СДЦ с внутренней когерентностью на видеочастоте
Наличие двух квадратурных каналов исключает возможность потери полезного сигнала за счет незнания его начальной фазы.
Кроме основных устройств в состав системы СДЦ может входить также устройство согласования динамических диапазонов (ДД). Это устройство исключает перегрузку системы СДЦ и последующих элементов приемного тракта, что обеспечивает возможность работы РЛС в условиях нестационарных ПП.
5.7.2. Основные характеристики системы
Скоростная характеристика. Скоростная характеристика системы СДЦ зависит от кратности вычитания сигналов, которая определяется числом последовательно включенных устройств ЧПК. Соотношения, определяющие зависимости при различной кратности вычитания, приведены в табл. 5.1.
Т а б л и ц а 5.1
Кратность вычитания
|
Соотношения |
|||
|
|
|
|
|
Однократное Двукратное Трехкратное |
|
|
2
6
20 |
0,5
0,375
0,3125 |

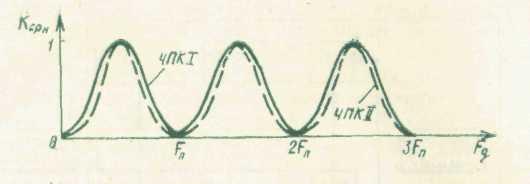

На рис. 5.10 графически изображены зависимости нормированного коэффициента передачи сигнала от доплеровской поправки частоты при однократном и двукратном череспериодном вы-
читании
сигналов. Из рисунка видно, что
увеличение кратности вычитания приводит
к расширению зоны слепых скоростей.
Коэффициент улучшения отношения сигнал—помеха. Числовые значения входящего в выражение (5.18), при различной кратности вычитания и равновероятном законе распределения вероятностей радиальных скоростей цели, приведены в табл. 5.1.
Значение коэффициента подавления сигналов ПП зависит от кратности вычитания и от значений коэффициентов междупериодной корреляции сигналов ПП.
Соотношения, определяющие в системах СДЦ на базе
устройств ЧПК, приведены в табл. 5.2.
Таблица 5.2
Кратность вычитания
|
Соотношения для
|
Однократное Двукратное Трехкратное |
|
При колокольной аппроксимации энергетического спектра флюктуаций ПП выражение для коэффициента междупериодной корреляции сигналов ПП на входах схемы вычитания устройства ЧПК имеет вид
где — полуширина спектра флюктуации ПП с учетом всех декоррелирующих факторов;
— разность частот сигналов, отраженных от источников ПП, и опорного напряжения.
При скомпенсированной скорости ветра =0 и выражение
для коэффициента междупериодной корреляции упрощается:
При малых значениях показателя степени последнее выражение можно записать
(5.19)
Подставив упрощенные выражения соответствующих коэффициентов корреляции сигналов ПП в общие соотношения для с учетом выражения (5.19), получим упрощенные формулы для расчета коэффициента подавления сигналов ПП при скомпенсированной скорости ветра и колокольной аппроксимации энергетического спектра флюктуации сигналов ПП:
С учетом (5.18) соотношения, определяющие значения коэффициента улучшения при различной кратности вычитания, будут иметь вид
(5.20)
(5.21)
(5.22)
Из приведенных соотношений видно, что при всех прочих равных условиях увеличение кратности вычитания приводит к увеличению . Однако в общем случае это утверждение несправедливо. Так, например, в случае, когда форма огибающей корреляционной функции флюктуаций ПП близка к экспоненциальной (энергетический спектр флюктуаций аппроксимируется выражением
, увеличение кратности вычитания не приводит к увеличению .
Коэффициент изменения потерь. Числовое значение коэффициента зависит от технической реализации устройств ЧПК и составляет в среднем 3...5 дБ. Последняя цифра относится к системам СДЦ, у которых устройство ЧПК выполнено на потенциалоскопах.
Если в системе СДЦ на видеочастоте используется только один канал, то коэффициент дополнительно увеличивается примерно на 2 дБ.
