3.6. Перетин прямої з площиною
1. Для побудови точки перетину прямої з площиною загального положення необхідно (рис. 3.7, 3.8):
Рис. 3.7
Рис. 3.8
а) через задану пряму l (l1,l2) провести деяку допоміжну площину ;
б) побудувати пряму МN (М1N1, М2N2 ) перетину заданої площини з допоміжною;
в) визначити положення точки К (K1, К2) перетину прямих: заданої l і побудованої МN.
2. При побудові точки перетину прямої з площиною особливого положення побудова спрощується, оскільки одна з проекцій точки перетину міститься на прямій, у вигляді якої площина проекціюється на ту чи іншу площину проекцій. На рис. 3.9 побудовано точку перетину К (K1, К2) прямої l з горизонтально-проекційною площиною (AВС).
Рис. 3.9
3.7. Перетин площин
Задачу на перетин двох площин довільного положення розв'язують двома способами:

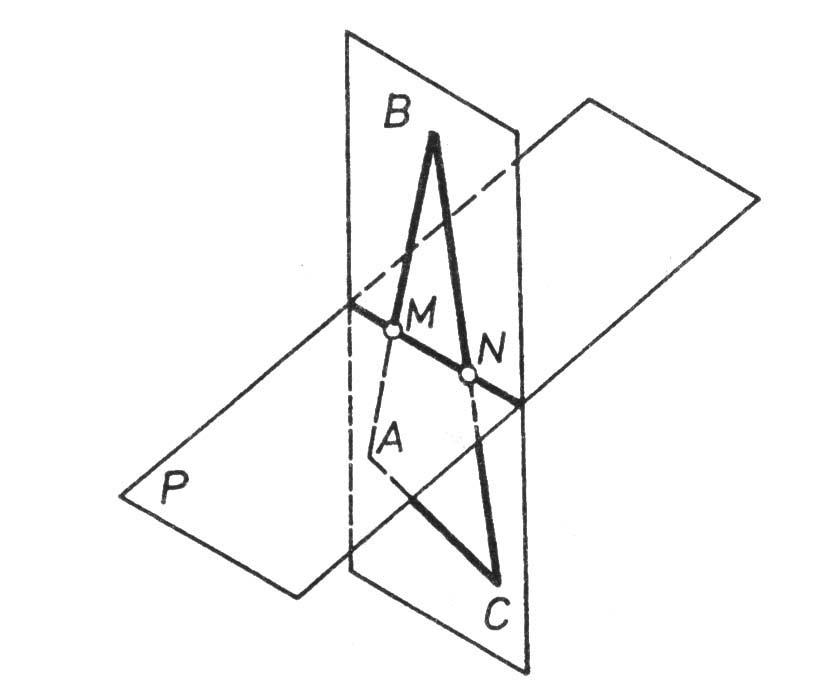

1) побудувати точки перетину двох прямих однієї площини з іншою площиною, тобто двічі використати алгоритм пошуку точки перетину прямої з площиною. На рис. 3.10 площина, задана трикутником АВС, перетинається з площиною Р по прямій MN;
Рис. 3.10
2) використавши дві допоміжні січні площини особливого положення, побудувати лінії їх перетину з заданими площинами. Дві відповідні точки перетину цих ліній визначають шукану пряму перегину заданих площин. На рис. 3.11 задані площини Р і Q перетинаються по пря
мій MN. Використано допоміжну площину Т, яка перетинається з площинами Р і Q відповідно по прямих а і b, та допоміжну площину R, яка перетинається з площинами Р і Q відповідно по прямих с і d.
Рис. 3.11
Завдання 5. Задання та перетин площин
Побудувати сліди площини , заданої трьома точками А,В,С. Знайти лінію перетину цієї площини з осьовою площиною О, заданою точкою Е та f01=h01.
Дані до завдання взяти з табл. 3.1.
Приклад виконання подано на рис. 3.12.
Таблиця 3.1
Рис. 3.12
Завдання 6. Перетин площин загального положення
Побудувати лінію перетину площини, заданої трикутником АВС, з площиною, заданою паралельними прямими DE i FL. Визначити взаємну видимість площин.
Дані до завдання взяти з табл. 3.2. Точка L будується з умови паралельності прямих DE i FL.
Приклад виконання подано на рис. 3.13.
Таблиця 3.2
Рис. 3.13
Завдання 7. Перетин площин
Побудувати лінію перетину площин, заданих трикутниками АВС I DEF. Визначити взаємну видимість площин.
Дані до завдання взяти з табл. 3.3.
Приклад виконання завдання подано на рис. 3.14.
Таблиця 3.3
Рис. 3.14
4. Тема. Перпендикулярність і паралельність геометричних елементів
4.1 Мета і задачі вивчення теми:
Опанувати методи побудови креслень з перпендикулярними елементами (площина та пряма, площини між собою) та з паралельними елементами (площина та пряма, площини між собою).
4.2 Паралельність прямої та площини. Паралельність площин.
1. Ознакою паралельності площини і прямої є паралельність прямої будь-якій прямій цієї площини.
2. Ознакою паралельності проекційної площини і прямої є паралельність сліду — проекції площини відповідній проекції заданої прямої.
3. Дві площини, задані слідами, взаємно паралельні, якщо їх однойменні сліди паралельні між собою.
4. Площини, задані перетинними (паралельними) прямими, паралельні, якщо перетинні (паралельні) прямі однієї площини відповідно паралельні прямим другої площини.
5. Горизонталі і фронталі двох паралельних площин паралельні між собою. Ця особливість паралельних площин використовується для з'ясування паралельності двох площин, якщо одна з площин або обидві задані не слідами.
