Приложение к теме: «Укладка запасной парашютной системы 3-5 (пз-5)»

31. Укладка купола запасного парашюта 3-5 (цифрами в кружках обозначены порядковые номера строп)

41

Рис. 32. Укладка строп в соты: 1 – левая верхняя сота; 2 - метки

Рис. 33. Укладка купола на ранец

4 2

Рис. 34. Затяжка клапанов ранца:

а-начало затяжки; б-контровка конусов вспомогательными шпильками; в-продолжение затяжки клапанов ранца; 1-верхний клапан; 2-левый клапан

43

Рис. 35. Монтаж ранцевых резин и контровка первой шпильки:

1-первая шпилька звена ручного раскрытия; 2-контровочная нить; 3-конус: 4-опайка шпильки; 5-трос звена ручного раскрытия; 6-бумажная пломбировка

44

Парашютные страхующие приборы.

Парашютные страхующие приборы предназначены для раскрытия ранца

парашюта, уложенного на ручное раскрытие, в случае, когда парашютист по каким-либо причинам не может этого сделать вручную, на заданной высоте (приборы типа КАП-3, ППК-У) или через определенно заданное время (приборы типа ПАС, АД-3).

В настоящее время используются в основном приборы ППК-У любых

модификаций и приборы АД-3.

Прибор АД-3 (АД-ЗУ) представляет собой часовой механизм с временем работы до 3-х секунд (рис. 36). Силовым элементом, приводящим кинематический механизм прибора в действие, являются 2 спиральные пружины различного диаметра, вставленные одна в другую и помещенные в специальный стакан. Усилие, развиваемое пружинами должно быть не менее 28-и кг. Стопорится работа прибора специальной гибкой шпилькой, при выдергивании которой освобождается стопор пружины, запускающий в работу временной механизм. Через определенное, заранее установленное время, в интервале от 0,5 до 3 сек. прибор срабатывает с минимальным усилием 28кг и выдергивает шпильки запирающего приспособления парашюта или раскрывает двухконусный замок парашюта, уложенного на стабилизацию падения (усилие для этих операций не превышает 16кг.).

Приборы типа КАП-3 и ППК-У представляют собой смесь часового и анероидного механизмов (рис. 37). Временная шкала увеличена по сравнению с приборами АД-3 до 5 сек. Работу часового механизма после выдергивания гибкой шпильки может блокировать на определенной, заранее заданной высоте анероидный механизм (рис. 38).

Если работа прибора производится на высоте прыжков ниже установленной на анероидном устройстве прибора, то работает только часовой механизм, и в любое заданное в пределах от 0,8 до 5 сек. время прибор срабатывает и открывает запирающие приспособление парашюта.

Если же работа прибора происходит на высотах выше высоты установки анероидного механизма, то часовой механизм после включения прибора не дорабатывает по времени 0,8-1,2 сек. из 5 установочных секунд и блокируется анероидным механизмом.

При прохождении парашютистом высоты, установленной на анероидном механизме прибора, блокирующее приспособление освобождает работу часового механизма, он дорабатывает 0,8-1,2 сек. и прибор срабатывает, открывая запирающее приспособление парашюта.

Временная шкала приборов типа КАП-3 и ППК-У рассчитана на установку срабатывания через определенное, заранее устанавливаемое время, в пределах от 0,8 до 5 сек. после включения прибора.

Шкала высот анероидного механизма прибора КАП-3 рассчитана на установку срабатывания, на любой, заранее заданной высоте, в пределах от 500 до 5000м., а прибора ППК-У на любой, заранее заданной высоте, в пределах от 300 до 8000м.

45

В процессе эксплуатации приборы должны не реже одного раза в год

проверяться на специальном стенде (барокамере) на соответствие точности

срабатывания по Заданным высоте и времени всех фиксированных положений шкал анероидного и часового механизмов с записью результатов проверки в формуляр прибора.

В процессе эксплуатации прибора парашютисты должны внимательно следить, чтобы приборы не попадали в грязь, песок, воду, чтобы не нарушалась герметичность прибора (было цело остекление), и пломба.

Перед каждым прыжком парашютист обязан осмотреть прибор, установить заданную на данный день прыжка высоту и время срабатывания и правильно смонтировать прибор на парашюте.

Правильная и грамотная эксплуатация страхующих приборов, проведение своевременно регламентных работ гарантирует минимально 5000 срабатываний или 20 лет эксплуатации. После наработки гарантийного ресурса эксплуатация прибора после осмотра комиссией и контрольной проверки на стенде может быть продлена по техническому состоянию.

Парашютные страхующие приборы являются надежным средством гарантийной безопасности прыжков с парашютом во всем диапазоне высот.

ВЫПОЛНЕНИЕ ПРЫЖКОВ С РУЧНЫМ РАСКРЫТИЕМ РАНЦА ПАРАШЮТА ИЛИ СО СТАБИЛИЗАЦИЕЙ ПАДЕНИЯ БЕЗ СТРАХУЮЩИХ ПАРАШЮТНЫХ ПРИБОРОВ ЗАПРЕЩЕНО.

Вес прибора - 950гр.

46

П

Рис. 37. Вытяжное устройство парашют­ного прибора ППК-У:

1-корпус;

2-анероидно-часовой механизм;

3-баланс;

4-упор;

5-гибкая шпилька;

6-затвор;

7-ролик;

8-направляющая трубка;

9-внутренняя и наружная пружины;

10-прокладка;

11-контргайка;

12-вкладыши;

13-шланг (гибкая защитная оболочка);

14-трос;

15-хомут;

16-петля;

17-специальный винт;

18-малый наконечник троса;

19-спецнальная гайка;

20-амортизатор;

21-верхний наконечник;

22-байонетная гайка;

23-проволочная броня;

24-нижний наконечник;

25-направляющая втулка;

26-накидная гайка;

27-контргайка;

28-контргайка трубки;

29-большой наконечник троса;

30-упорный винт;

31-пробка;

32-поршень;

33-собачка;

34-амортизатор;

35-обойма амортизатора;

36-прокладки;

37-колпачок;

38-кернение;

39-винт кольца;

40-шток;

41-пружина штока;

42-кольцо

РИЛОЖЕНИЕ К ТЕМЕ:

«Парашютные страхующие приборы»

Рис. 36. Вытяжное устройство АД-ЗУ -Д-165:

1-корпус;

2-гибкая шпилька;

3-ролик; s

4-трубка направляющая;

5-контргайка накидной гайки;

6-байонетная гайка;

7-верхний наконечник гибкого шланга;

8-резиновый амортизатор;

9-трос;

10-специальная гайка;

11-хомут;

12-малый наконечник троса;

13-специальный винт;

14-петли;

15-серьга;

16-шланг;

17-нижний наконечник шланга;

18-сорозащнтные вкладыши;

19-контргайка шланга;

20-направляющая втулка;

21-прокладка;

22-накидная гайка;

23-внутренния пружина;

24-наружная пружина;

25-специальная гайка;

26-большой наконечник троса;

27-винт пробки;

28-пробка;

29-поршень; ^

30-прокладки;

31 -амортизатор;

32-обойма амортизатора;

33-колпачок;

34-стремя;

35-монтажный ключ S=19;

36-монтажный ключ S=9

47

Рис. 37. Вытяжное устройство парашют­ного прибора ППК-У:

1-корпус;

2-анероидно-часовой механизм;

3-баланс;

4-упор;

5-гибкая шпилька;

6-затвор;

7-ролик;

8-направляющая трубка;

9-внутренняя и наружная пружины;

10-прокладка;

11-контргайка;

12-вкладыши;

13-шланг (гибкая защитная оболочка);

14-трос;

15-хомут;

16-петля;

17-специальный винт;

18-малый наконечник троса;

19-спецнальная гайка;

20-амортизатор;

21-верхний наконечник;

22-байонетная гайка;

23-проволочная броня;

24-нижний наконечник;

25-направляющая втулка;

26-накидная гайка;

27-контргайка;

28-контргайка трубки;

29-большой наконечник троса;

30-упорный винт;

31-пробка;

32-поршень;

33-собачка;

34-амортизатор;

35-обойма амортизатора;

36-прокладки;

37-колпачок;

38-кернение;

39-винт кольца;

40-шток;

41-пружина штока;

42-кольцо

48

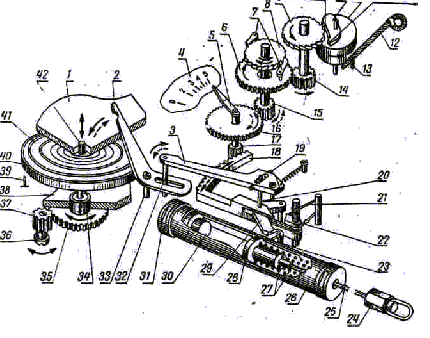

Рис. 38. Кинематическая схема работы прибора ППК-У:

1-плата верхняя; 2-рычаг; 3-рычаг ведущий; 4-циферблат; 5-стрелка; 6-колесо промежуточное; 7-собачка; 8-колесо храповое; 9-колесо анкерное; 10-скоба анкерная; 11-баланс; 12-шпилька гибкая; 13-упор гибкой шпильки; 14-триб; 15-триб промежуточного колеса; 16-колесо ходовое; 17-триб ходовой; 18-сектор;

19-винт регулировочный; 20-ось удлиненная; 21-пружина сектора; 22-пружина собачки; 23-ролик; 24-присоединительный узел; 25-трос; 26-трубка; 27-пружины внутренняя и наружная; 28-поршень; 29-собачка; 30-амортизатор; 31-колпачок; 32-водило; 33-ось блокировочного рычага; 34-втулка; 35-колесо установочное; 36-винт переводной; 37-шестерня установочная; 38-плата нижняя; 39-риска визирная; 40-шкала высот; 41-анероид; 42-упор анероида
