25. Методы расчета искусственного освещения.

1. метод коэффициент использования светового потока. Его применяют при расчете общего равномерного освещения горизонтальных поверхностей.

, где

E_н – нормированная освещенность

S – площадь освещаемого помещения (м²)

k₃ – коэффициент запаса, учитывающий снижение освещенности в результате старения и загрязнения ламп. (1,3 – 1,8)

z – коэффициент неравномерности освещения, при использовании люминесцентных ламп (z = 1.1)

N – количество светильников

n – количество ламп в светильниках

η – коэффициент использования светового потока, определяется по светотехнической таблице в зависимости от геометрических характеристик помещения и коэффициента отражения стен и потолка.

По расчетному значению Фл из справочников выбирают стандартную лампу.

Расхождение между расчетным и справочным результатом должно быть не более 10%

2. точечный метод – для расчета.

Высота подвеса светильников световой поток лампы находится по формуле:

, где

1000 – условный световой поток по которому построены графики.

M – 1 – 1,2 - коэффициент учитывающий влияние удаленных светильников и отраженного света.

– суммарная условная освещенность снятая с графиков пространственных изоЛюкс.

3. Метод мощности – используется для ориентировочных расчетов. Метод позволяет определить мощность каждой лампы для создания в помещении нормируемой освещенности.

, где

N – общее число ламп в осветительных установках.

25. Методика расчета естественного освещения.

При расчете естественного освещения определяют необходимую площадь окон.

Для бокового одностороннего освещения расчет производят по формуле:

, где

- нормируемое значение КЕО в %

- коэффициент запаса, учитывающий загрязнения производственной воздушной среды

- световая характеристика окон определяется по справочнику.

- коэффициент, учитывающий затемнение окон противоположными зданиями

- общий коэффициент светопропускания (справочная величина)

r – коэффициент, учитывающий повышение КЕО от отражения

- площадь пола помещения.

Коэффициент искусственного освещения (КЕО):

КЕО = е_н^* = F_внутр. \ F_{наружн.} * 100%

28. Средства защиты органов зрения и приборы контроля освещения.

Перед вводом осветительных установок эксплуатации и в процессе эксплуатации не реже 1 раза в год необходимо проверять уровень освещенности рабочей поверхности на соответствие нормы. Для измерения освещенности: используют люксметры и универсальный портативный цифровой люксметр ТЭС – 0693.

Работа приборов основана на явлении фотоэффекта.

Для защиты органов зрения применяют:

• Щитки

• Очки

• Маски

29. Воздействие шума на организм человека. Физические и физиологические характеристики шума. Ультразвук, инфразвук, шум. Общая характеристика влияния на организм человека

Шум – как производственный фактор это совокупность звуков различной частоты и интенсивность

По характеру действия на работающих:

• мешающий – препятствует языковой связи (50 до 60 дБ)

• раздражающий (нервное напряжение, снижение работоспособности, снижение качества труда, общее переутомление, возрастает риск несчастных случаев, возрастает общая заболеваемость работников (свыше 60 дБ))

• вредный (развитие хронических заболеваний, ухудшение слуха, гипертония, язва желудка.) свыше 80 дБ.

• травмирующий (резко нарушает физиологические функции организма, разрыв барабанных перепонок наступает при 145 дБ.)

Шум, как физический фактор представляет собой волнообразно распространяющееся механическое колебательное движение упругой среды. Он характеризуется звуковым давлением, как функция частоты и времени. Область слышимых звуков ограничивается частотами 16-20 Гц и предельными значениями звуковых давлений.

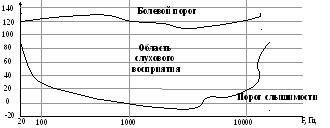

p, Дб

Логарифмическая шкала уровня звукового давления построена так, что пороговое значение порогового давления соответствует принятой в качестве стандартной частоты в акустике.

В диапазоне частот от 800 – 4000 Гц величина порога слышимости минимальна. Особенно заметно возрастает порог слышимости на низких частотах, поэтому высокочастотные звуки более неприятны для человека чем низкочастотные при одинаковых уровнях звукового давления. Здесь диапазон слышимых частот разделен на 9 актав.

Актавная полоса – это полоса частот в которой верхняя предельная частота превышает нижнюю.

Среднегеометрическая частота актавной полосы:

Часто вычисления проводят в треть актавных полосах

По характеру спектра шумы делят:

1. широкополосные (шумы с непрерывным спектром и шириной полосы больше 1 актавы)

2. тональные (при измерении третьактавных полос частот уровень звукового давления в одной полосе, превышает последнюю не менее чем на 10 дБ.

Тональные более вредны чем широкополосные.
