4. Реализация VI

Блок-схема алгоритма

Блок-схема алгоритма, приведенная на рисунке 4-23, реализуется Determine Warnings VI. Этот VI не принимает на вход данные о скорости ветра. Измените эту блок-схему так, чтобы генерировалось сообщение High Wind Warning.

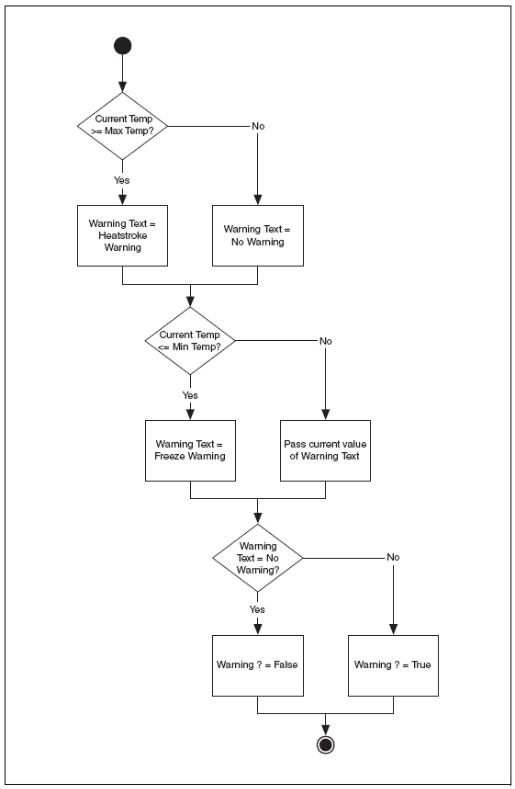

Рисунок 4-23. Блок-схема алгоритма Determine Warnings VI

4. Реализация VI

На модифицированной блок-схеме алгоритма (рисунок 4-24), в дополнение к уже формирующимся предупреждениям дополнительно формируется сообщение High Wind Warning.

Рисунок 4-24. Блок-схема алгоритма Determine More Warnings VI

Пояснения к архитектуре VI

Есть множество способов реализации данного VI. В настоящем упражнении следует использовать Case-структуры для определения того, какую строку выдавать, и функцию Concatenate Strings, чтобы соединять строки.

Реализация VI

Часть VI уже за вас спроектирована. Лицевая панель VI приведена на рисунке 4-25. Эта лицевая панель служит для ввода текущей температуры, максимальной температуры, минимальной температуры, текущей скорости ветра и максимальной скорости ветра. На лицевой панели должны отображаться строка предупреждения и загораться предупреждающий светодиодный индикатор. Этот VI не используется в проекте метеостанции.

4. Реализация VI

Рисунок 4-25. Лицевая панель Determine More Warnings VI

1.Откройте файл Determine More Warnings.vi в папке <Exercises>\LabVIEW Core 1\Determine More Warnings.

В соответствии с рисунком 4-26 создайте блок-диаграмму.

2.Откройте блок-диаграмму.

3.Спроектировать блок-диаграмму помогут рисунки 4-26÷4-30.

4.На блок-диаграмме в этом упражнении используйте следующие объекты:

 Case-структура.

 Константа Empty String.

 Константа Space.

 Функция Equal?.

 Функция Concatenate Strings.

4. Реализация VI

Рисунок 4-26. Блок-диаграмма Determine More Warnings VI

4. Реализация VI

Рисунок 4-27. Фреймы True для случая, когда предупреждения по температуре и ветру не генерируются

Рисунок 4-28. Фреймы True для формирования предупреждения по температуре

Рисунок 4-29. Фреймы False для формирования предупреждения по температуре и скорости ветра

4. Реализация VI

Рисунок 4-30. Фрейм False для формирования предупреждения по ветру

5. Сохраните VI.

Тестирование VI

1.Используйте значения, приведенные в таблице 4-7, чтобы убедиться, что VI работает так, как требуется.

Таблица 4-7. Тестовые данные для метеостанции

2. Сохраните и закройте VI после выполнения упражнения.

Конец упражнения 4-9

4. Реализация VI

Заметки

5. Связываемые данные

Рисунок 5-2. Блок-диаграмма Array Investigation VI

Данное упражнение состоит из трех частей. Сначала вам дается задание по каждой части. Далее в упражнении приводятся подробные инструкции по реализации каждой части.

Часть 1: Итерация, модификация и вывод массива на график

Модифицируйте Array Investigation VI так, чтобы после создания массива он индексировался в циклах For, каждый элемент массива умножался на 1000, а полученное значение округлялось до ближайшего целого числа. Выведите получившийся двумерный массив на график интенсивности.

Часть 2: Упрощенная итерация, модификация и вывод массива на график

Модифицируйте Array Investigation VI или решение, полученное в части 1, для решения той же задачи без использования вложенных циклов For.

Часть 3: Создание подмножества массива

Модифицируйте Array Investigation VI, чтобы этот VI создавал два новых массива, один из которых содержал бы данные из третьей строки, а другой – данные из второго столбца.

Часть 1: Реализация

Модифицируйте Array Investigation VI так, чтобы после создания массива он индексировался в циклах For, каждый элемент массива умножался на 1000, а полученное значение округлялось до ближайшего целого числа. Выведите получившийся двумерный массив на график интенсивности.

1.Откройте Array Investigation.vi, расположенный в папке

<Exercises>\LabVIEW Core 1\Manipulating Arrays

2.Сохраните VI, как Array Investigation Part 1.vi.

5. Связываемые данные

3.Добавьте на лицевую панель VI график интенсивности (intensity graph) и задайте автомасштабирование по осям X и Y, как показано на рисунке 5-3. Чтобы убедиться в том, что автомасштабирование включено, щелкните по графику интенсивности правой кнопкой мыши, выберите X Scale»AutoScale X и Y Scale»AutoScale Y и убедитесь, что в этих пунктах установлены флажки.

Рисунок 5-3. Лицевая панель Array Investigation Part 1.vi

4. Откройте блок-диаграмму VI.

На следующих этапах вы создадите блок-диаграмму, аналогичную показанной на рисунке 5-4.

Рисунок 5-4. Блок-диаграмма Array Investigation Part 1.vi

5. Реализуйте повторные обращения к массиву.
