345.Ф02.01.В02.СИ3Н0067Р01.01

примечания» (Рисунок 84) нажать кнопку ;

Рисунок 84 – Интерфейсное окно «Создание/редактирование примечания»

В открывшемся интерфейсном окне «Перечень по цеху» для добавления строки нажать кнопку «+» (Рисунок 85), ввести вручную с клавиатуры примечание

в графу «Русское». Для добавления символа нажать кнопку «»;

Рисунок 85 – Пример заполнения интерфейсной формы «Перечень по цеху»

Винтерфейсном окне «Перечень по цеху» Нажать кнопку «ОК»; Примечание – для удаления примечания нажать кнопку «–».

Винтерфейсном окно «Создание/редактирование примечания» нажать кнопку «Применить»;

Примечание – кнопками и при необходимости можно указать последовательность примечаний.

81

345.Ф02.01.В02.СИ3Н0067Р01.01

6.8.15 Группирование операций

В интерфейсном окне «Создание/редактирование технологического процесса» подсветить обозначение ТП (в дереве операций), в правой части формы нажать на кнопку «Группировать операции» (Рисунок 86);

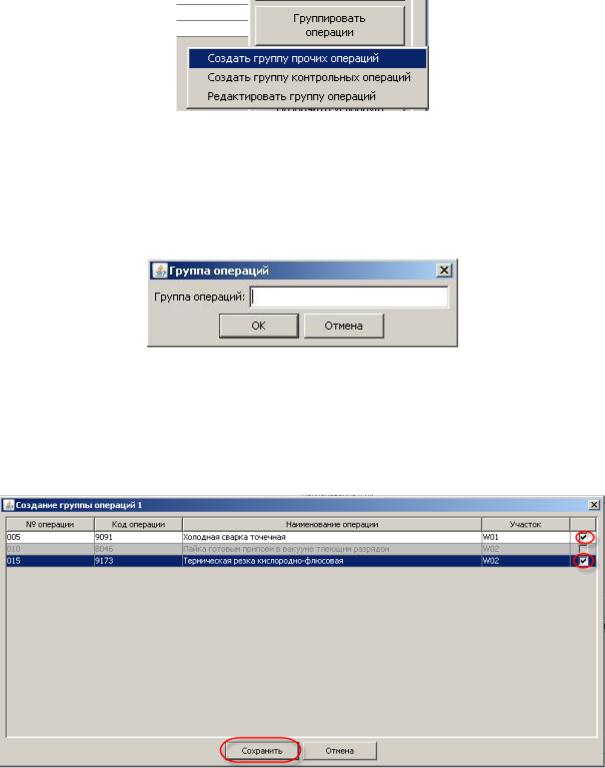

Рисунок 86 – Пример создания группы прочих операций

Ввыпадающем меню выбрать «Создать группу прочих операций»;

Воткрывшейся форме «Группа операций» (Рисунок 87) ввести название группы операций, нажать кнопку «ОК»;

Рисунок 87 – Пример заполнения интерфейсной формы «Группа операций»

В открывшейся форме «Создание группы операций < >» (Рисунок 88) где «< >» – это название группы операций, выбрать операции которые необходимо сгруппировать и нажать на кнопку «Сохранить»;

Рисунок 88 Пример заполнения интерфейсной формы «Создание группы операций»

82

345.Ф02.01.В02.СИ3Н0067Р01.01

Примечание – группировать можно только рядом стоящие операции, выполняющимися на одном участке и имеющие одинаковый вид обработки.

6.8.16 Группирование контрольных операций

Винтерфейсном окне «Создание/редактирование технологического процесса» подсветить обозначение ТП (в дереве операций), в правой части формы нажать на кнопку «Группировать операции»;

Ввыпадающем меню выбрать «Создать группу контрольных операций» (Рисунок 89);

Рисунок 89 – Пример создания группы контрольных операций

В открывшейся форме «Создание группы операций Контрольная» выбрать операции, которые необходимо сгруппировать и нажать на кнопку «Сохранить».

Примечание – группировать можно только рядом стоящие операции, выполняющимися на одном участке.

После заполнения всех полей в интерфейсной форме окне «Создание/редактирование технологического процесса» нажать кнопку «Сохранить» затем «Выход».

6.8.17 Создание/редактирование КЭ

В форме «Создание/редактирование технологического процесса» подсветить «обозначение ТП» в дереве ТП, и нажать на кнопку «Добавить/Изменить эскиз» (Рисунок 90).

83

345.Ф02.01.В02.СИ3Н0067Р01.01

Рисунок 90 – Добавление эскиза

Автоматически запускается ПО AutoCAD с шаблоном границ формирования КЭ на листе формата А4. Для смены формата КЭ в меню «Технологические карты» (Рисунок 87) выбрать «Вставить формат А3».

В открывшейся рамке необходимо нарисовать эскиз либо скопировать уже существующий эскиз из ОС.

Обязательно: после создания/вставки эскиза в меню «Технологические карты» (Рисунок 91) выбрать «Сохранить лист». Каждый лист КЭ сохраняется отдельно.

Рисунок 91 – Интерфейсное окно «Технологические карты»

84

345.Ф02.01.В02.СИ3Н0067Р01.01

Воткрывшейся форме «Сохранить лист» (Рисунок 92) указать номер листа

иномер операции (операций) и нажать кнопку «ОК». Автоматически создается файл с расширением jpg.

Примечание – при необходимости эскиз можно сохранить черно-белым, поставив отметку в поле «Черно белое изображение».

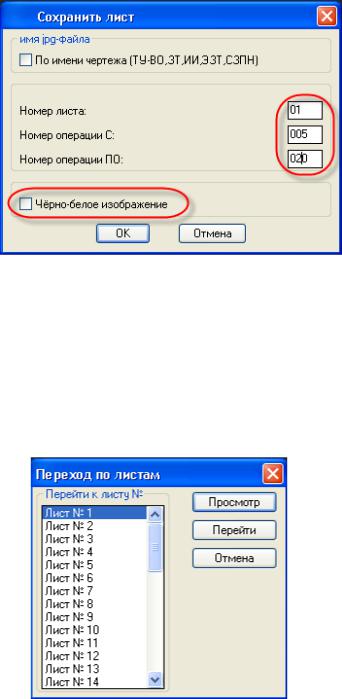

Рисунок 92 – Интерфейсное окно «Сохранить лист»

В случае необходимости вставки в ТП нескольких эскизов необходимо перейти к новому (следующему) эскизу. Для этого необходимо в меню «Технологические карты» (Рисунок 91) нажать кнопку «Перейти к карте/листу», в открывшейся форме «Переход по листам» (Рисунок 93) выбрать следующий лист и нажать кнопку «Перейти».

Рисунок 93 – Интерфейсное окно «Переход на лист»

Откроется новый пустой лист КЭ в котором необходимо создать эскиз либо скопировать из уже существующего эскиза из ОС. Сохраняется лист аналогично

первому листу.

85

345.Ф02.01.В02.СИ3Н0067Р01.01

Обязательно: при выходе из AutoCAD 2011 сохранять чертеж. Примечание - После выхода из AutoCAD 2011 данные об эскизе

отображаются в форме «Создание/Редактирование технологического процесса» в поле «Перечень карт эскизов» только после обновления формы (выйти из редактирования ТП и зайти заново).

Для просмотра созданного эскиза необходимо подсветить необходимый эскиз в таблице «Перечень карт эскизов» и нажать на кнопку «Просмотр эскиза», откроется форма просмотра файла эскиза с расширением «jpg» (Рисунок 94).

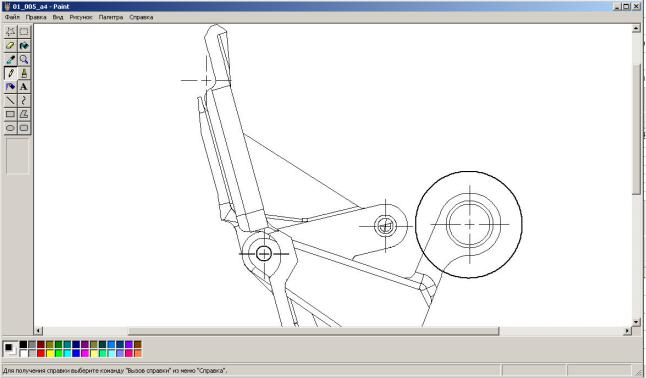

Рисунок 94 – Просмотр эскиза

Для удаления эскиза из таблицы «Перечень карт эскизов» необходимо подсветить эскиз и нажать на кнопку «Удаление эскиза».

Для редактирования созданного эскиза необходимо подсветить его в таблице «Перечень карт эскизов» и нажать на кнопку «Добавить/Изменить эскиз».

6.8.18 Редактирование технологического процесса

Подсветить ревизию ЕТП и вызвать контекстное меню правой кнопкой мыши «Редактировать» → «ЕТП»

В открывшемся интерфейсном окне «Создание/редактирование технологического процесса» (Рисунок 95), нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Регистрация технологических процессов»,

86

345.Ф02.01.В02.СИ3Н0067Р01.01

в которой предоставляется возможность отредактировать необходимые поля.

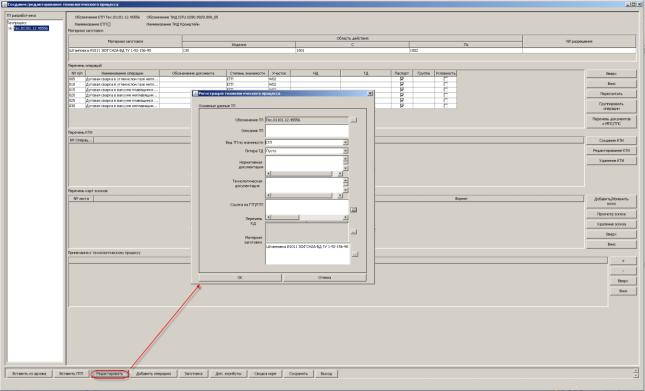

Рисунок 95 – Форма Создание/Редактирование ТП



Редактирование операции:









выбрать

объект

«Операция»

в

интерфейсном

окне

«Создание/редактирование

технологического

процесса»

и нажать

кнопку

«Редактировать».

Инициализируется



интерфейсное

окно

«Создание/редактирование операции», предоставляется

возможность для

редактирования всех граф.











Редактирование оборудования:

выбрать объект «Оборудование » в интерфейсном окне «Создание/редактирование технологического процесса» и нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Создание/редактирование оборудования», предоставляется возможность для редактирования пометки о применяемости и графу «Паспорт».

Редактирование профессии:

объект «Профессия» не редактируется, необходимо удалить старые данные и добавить новые см. п. 6.8.6.

Редактирование вспомогательного материала:

выбрать объект «Вспомогательный материал » в интерфейсном окне

87

345.Ф02.01.В02.СИ3Н0067Р01.01

«Создание/редактирование технологического процесса» и нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Создание/редактирование вспомогательного материала», предоставляется возможность для редактирования всех граф.

Редактирование примечаний:

выбрать объект «Примечание» в интерфейсном окне «Создание/редактирование технологического процесса» и нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Создание/редактирование примечания», предоставляется возможность для редактирования всех граф.

Редактирование перехода:

в интерфейсном окне «Создание/редактирование технологического процесса» в дереве операций выбрать переход и нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Создание / редактирование технологического перехода», предоставляется возможность для редактирования всех граф кроме кнопки «Применить».

Редактирование инструмента:

выбрать объект «Инструмент» в интерфейсном окне «Создание/редактирование технологического процесса» и нажать кнопку «Редактировать». Инициализируется интерфейсное окно «Создание/редактирование инструмента», предоставляется возможность для редактирования всех граф.

Группировка операций:

1. Группа прочих операций:

– в форме «Создание/редактирование технологического процесса» подсветить обозначение ТП (в дереве операций), в правой части формы нажать на кнопку «Группировать операции» (Рисунок 96).

Рисунок 96 – Создание группы операций

– в выпадающем меню выбрать «Создать группу прочих операций».

88

345.Ф02.01.В02.СИ3Н0067Р01.01

– в открывшейся форме «Группа операций» (Рисунок 97) ввести название группы операций, нажать кнопку «ОК».

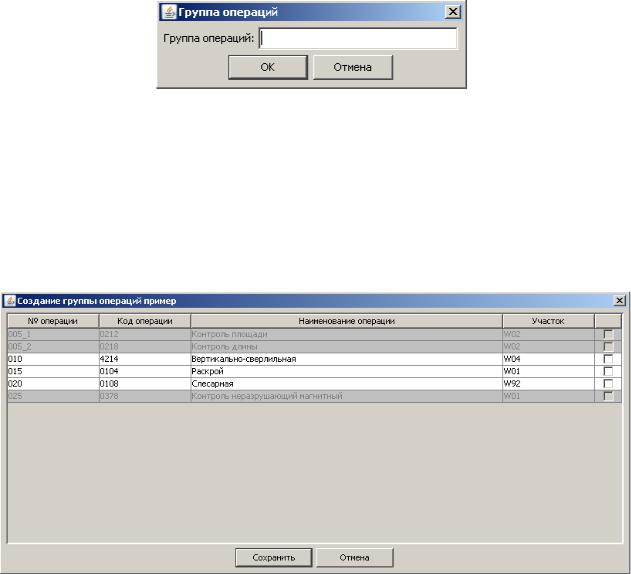

Рисунок 97 – Форма группа операций

– в открывшейся форме «Создание группы операций ……» (Рисунок 98) где «…..» – это название группы операций, выбрать операции которые необходимо сгруппировать и нажать на кнопку «Сохранить».

Примечание – группировать можно только рядом стоящие операции, выполняющимися на одном участке и имеющие одинаковый вид обработки.

Рисунок 98 – Создание группы операций

2. Группа контрольных операций:

в форме «Создание/редактирование технологического процесса» подсветить обозначение ТП (в дереве операций), в правой части формы нажать на кнопку «Группировать операции» (Рисунок 96).

в выпадающем меню выбрать «Создать группу контрольных операций».

в открывшейся форме «Создание группы операций Контрольная» (Рисунок 99), выбрать операции которые необходимо сгруппировать и нажать на кнопку «Сохранить».

Примечание – группировать можно только рядом стоящие операции,

выполняющимися на одном участке.

89

345.Ф02.01.В02.СИ3Н0067Р01.01

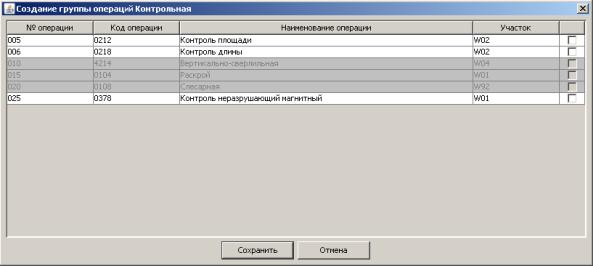

Рисунок 99 – Создание группы операций «Контрольная»

Перечень документов к МПС и ТПС:

для добавления документов к МПС или ТПС необходимо форме «Создание/редактирование технологического процесса» подсветить обозначение ТП (в дереве операций), в правой части формы нажать на кнопку «Перечень документов к МПС/ТПС» (Рисунок 100).

в открывшейся форме «Перечень документов» (Рисунок 100) нажать на кнопку «+», добавится пустая строка.

в поле «Номер операции» указать из выпадающего списка операцию или выбрать «без указания».

в поле «Перечень документов» из выпадающего списка выбрать необходимый документ.

в поле «МПС/ТПС» выбрать из выпадающего списка необходимость прикладывания документа к паспорту.

- нажать кнопку «Сохранить».

90
