РП Учебная версия СУДП для ИрГТУ

345.Ф02.01.В02.СИ3Н0067Р01.01

Рисунок 24 - Определение рассылки

10)В открывшейся экранной форме «Рассылка документа» отметить подразделения, в которые необходимо отправить извещения об изменении;

11)Нажать кнопку «ОК»;

12)Нажать на пустую строку в поле «Нажать для вн. маршрута», в открывшейся форме «Выбор подразделений» выбрать подразделения;

13)Выполнить команду «Файл» → «Сохранить изменения»

14)Закрыть извещение об изменении;

15)Перейти во вкладку «My Worklist» (Мои задачи);

16)В папке «Task to Perform» (Задачи для выполнения) подсветить необходимую задачу;

17)В правой части рабочего пространства выбрать закладку «Просмотр»;

18)Указать вид просмотра «Просмотр задачи»;

19)Нажать на ссылку «Нет решения» в поле «Решение»;

20)В появившейся форме «Решение» указать значение «Утвердить», затем нажать кнопку «ОК» (Рисунок 25).

31

345.Ф02.01.В02.СИ3Н0067Р01.01

Рисунок 25 – Утверждение задачи

6.4 Управление технологической спецификацией 6.4.1 Создание технологической спецификации

Создание технологической спецификации (ТС) выполняет пользователь с ролью «Технолог» группы «Технологическое бюро».

Для этого необходимо:

1)Подсветить ревизию КС со статусом «Утвержден»;

2)Выполнить команду «Файл» → «Создать» → «Управление технологической документацией» → «Технологическая документация» → «ТС» (Рисунок 26);

32

345.Ф02.01.В02.СИ3Н0067Р01.01

Рисунок 26 – Создание технологической спецификации

3) Для расцеховки компонентов, входящих в ТС, необходимо в открывшейся интерфейсной форме «ТС» (Рисунок 27) подсветить строку с

деталью и нажать кнопку ;

33

345.Ф02.01.В02.СИ3Н0067Р01.01

Рисунок 27 – Пример заполнения интерфейсной формы «ТС»

4)В открывшейся интерфейсной форме «Редактирование расхецовки:» (Рисунок 28) в столбце «ЦИ» нажать кнопку «+»;

5)Из выпадающего списка выбрать ЦИ. Аналогичным способом заполняются поля «ЦУ», «ЦПУ», «ЦП»;

6)В поле «Кол-во в ЦП» ввести вручную с клавиатуры количество;

7)Нажать кнопку «Сохранить»;

Рисунок 28 – Пример заполнения интерфейсной формы «Редактирование расхецовки:»

34

345.Ф02.01.В02.СИ3Н0067Р01.01

8) Для указания маршрута изготовления СЕ, на которую создана ТС,

необходимо нажать кнопку ;

9)В открывшейся интерфейсной форме «Редактирование расхецовки:» в столбце «ЦИ» нажать кнопку «+» (Рисунок 29);

10)Из выпадающего списка выбрать ЦИ. Аналогичным способом заполняются поля «ЦУ», «ЦПУ»;

Примечание – для удаления расцеховки нажать кнопку «-».

11)Нажать кнопку «Сохранить»;

Рисунок 29 – Пример заполнения интерфейсной формы «Редактирование расхецовки:»

12)Нажать кнопку либо выполнить команду «Файл» → «Уточнить колво ТИД из ВТИД». В разделе «Детали» обновляются строки и информация в графах «Код ТИД», «Изд.», «С», «ПО», «Кол. в ЦП» по данным утвержденных на текущий момент ТИД;

13)Нажать кнопку для того чтобы сформировать печатную форму ТС;

14)Закрыть печатную форму ТС;

15)Выполнить команду «Файл» → «Сохранить изменения», затем

«Выход».

Примечание - ТС создается в папке «Новое».

6.4.2 Редактирование технологической спецификации

Редактирование технологической спецификации выполняет пользователь с ролью «Технолог» группы «Технологическое бюро».

35

345.Ф02.01.В02.СИ3Н0067Р01.01

Для редактирования ТС необходимо выполнить следующие действия:

1)Подсветить ревизию ТС;

2)Выполнить команду «Правка» → «Редактировать;

3)В открывшейся форме ТС подсветить компонент, расцеховку которого необходимо изменить;

4)Отредактировать расцеховку (см. п. 3 – 10 раздела 6.4.1);

5)Выполнить команду «Файл» → «Сохранить изменения»;

6)Закрыть ТС.

6.4.3 Формирование извещения об изменении на технологическую спецификацию

Формирование извещения об изменении на технологическую спецификацию выполняет пользователь с ролью «Технолог» группы «Технологическое бюро».

Для формирования ИИ на ТС необходимо выполнить следующие действия:

1)Подсветить ревизию ТС;

2)Выполнить команду «Файл» → «Создать» → «Управление технологической документацией» → «Извещение» → «ИИ на ТС»;

3)В открывшейся форме «Извещение об изменении» (Рисунок 30) для добавления ТС в поле поиска выбрать «ТС». Для того чтобы выполнить поиск по всей базе необходимо установить флажок в поле «по всей базе». Нажать кнопку

;

4)В найденном списке выбрать необходимую строку с ТС, щелкнуть по ней два раза левой кнопкой мыши для добавления;

5)В поле «Код причины» или «Причина, Шифр» выбрать из выпадающего списка код причины;

6)В поле «Указание о заделе» ввести вручную с клавиатуры указание о

заделе;

7)Заполнить поля «Приложение», «Н. контроль», «Нач.бюро», «Нач.

отдела»;

8)Заполнить поле «Связан с». Щелкнуть левой кнопкой в поле «Связан с».

Воткрывшейся форме «Добавление связанных документов» нажать кнопку «+». В открывшейся форме «Поиск связанных документов» в поле «Обозначение» ввести обозначение документа, который необходимо добавить. Установить дату в поле «Создано после» и «Создано до». Нажать кнопку «Найти». В открывшейся

36

345.Ф02.01.В02.СИ3Н0067Р01.01

форме «Добавить найденные документы» выбрать необходимый документ. Нажать кнопку «ОК». Нажать кнопку «ОК на форме «Добавление связанных документов»;

Примечание – поле «Связан с» необязательно для заполнения.

Рисунок 30 – Пример заполнения интерфейсной формы «Извещение об изменении»

9)Выполнить команду «Файл» → «Сохранить изменения». (После первого сохранения изменений ИИ присваивается номер, до этого оно остается не заполненным);

10)Чтобы создать печатную форму ИИ, необходимо выполнить команду

«Файл» → «Создать отчет» или нажать кнопку ; 11) Чтобы просмотреть печатную форму ИИ, необходимо выполнить

команду «Файл» → «Открыть отчет» или нажать кнопку ; 12) Выйти из формы ИИ: «Файл» → «Выход». Примечание – ИИ на ТС создается в папке «Новое».

37

345.Ф02.01.В02.СИ3Н0067Р01.01

6.4.4 Формирование предварительного извещения на изменение технологической спецификации

Формирование предварительного извещения на изменение технологической спецификации выполняет пользователь с ролью «Технолог» группы «Технологическое бюро».

Для формирования ПИ на ТС необходимо выполнить следующие действия:

1)Подсветить ревизию ТС со статусом «Утвержден»;

2)Выполнить команду «Файл» →«Пересмотреть»;

Примечание – на ТС должно быть создано ИИ со статусом «Утвержден».

3)Подсветить созданную ревизию ТС со статусом «Разрабатываемый»;

4)Выполнить команду «Файл» → «Создать» → «Управление технологической документацией» → «Извещение» → «ПИ на ТС»;

5)Заполнить поле «Связан с»;

6)Для редактирования ТС из формы ПИ на ТС выполнить команду «Редактирование» → «Редактирование ТС»;

7)В открывшейся форме «ТС» выполнить редактирование необходимых полей, затем сохранить изменения и закрыть форму;

8)В открывшейся форме ПИ на ТС (Рисунок 31) в поле «Код причины» или «Причина, Шифр» выбрать из выпадающего списка код причины;

38

345.Ф02.01.В02.СИ3Н0067Р01.01

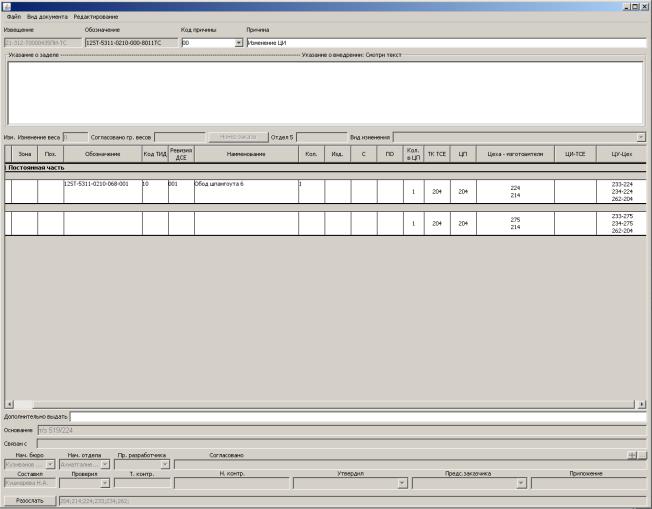

Рисунок 31 – Пример заполнения интерфейсной формы «ПИ на ТС»

9)В поле «Указание о заделе» ввести вручную с клавиатуры указание о

заделе;

10)В поле «Основание» ввести вручную с клавиатуры обозначение документа, который является основанием для выпуска ИИ;

11)Заполнить поле «Согласовано» нажатием кнопки и выбором необходимых подразделений из списка в появившейся форме «Добавление»;

12)Если это необходимо, есть возможность назначить подразделения на дополнительное согласование, вызвав форму «Дополнительное согласование» по кнопке ;

13)Нажать кнопку «Разослать». В открывшейся форме выбрать подразделения, в которые необходимо разослать ПИ на ТС;

Примечание - при наличии хотя бы в одной строке ТС в графе «Цехаизготовители» кода предприятия-поставщика ДСЕ (980-989) в поле «Разослать» автоматически отображается код подразделения «353».

39

345.Ф02.01.В02.СИ3Н0067Р01.01

14)Заполнить поля «Нач.бюро», «Нач. отдела», «Приложение»;

15)Выполнить команду «Файл» → «Сохранить изменения»; Примечание – ПИ на ТС создается в папке «Новое».

6.4.5 Запуск CR-процедуры «[Утверждение ИИ и ПИ на ТС]»

Запуск CR-процедуры «[Утверждение ИИ и ПИ на ТС]» выполняет пользователь с ролью «Технолог» группы «Технологическое бюро».

Для этого необходимо выполнить следующие действия:

1)Подсветить ревизию ИИ на ТС или ПИ на ТС;

2)Выполнить команду «Файл» → «Создать» → «Рабочий процесс» либо нажать сочетание клавиш «Ctrl+P»;

3)В появившейся форме «Создать процесс» в поле «Шаблон процесса» выбрать «[Утверждение ИИ и ПИ на ТС]» (Рисунок 32);

4)Нажать кнопку «ОК»;

Рисунок 32 – Запуск CR-процедуры «[Утверждение ИИ и ПИ на ТС]»

5)Перейти во вкладку «My Worklist» (Мои задачи);

6)В папке «Task to Perform» (Задачи для выполнения) подсветить необходимую задачу;

7)В правой части рабочего пространства выбрать закладку «Просмотр»;

8)Указать вид просмотра «Просмотр задачи»;

40
