345.Ф02.01.В02.СИ3Н0067Р01.01





Содержание



1

Общие сведения .....................................................................................................

5

2

Нормативные ссылки..............................................................................................

5

3

Термины, определения и сокращения ..................................................................

5



3.1

Термины и определения.....................................................................................

5



3.2

Сокращения.........................................................................................................

6

4

Общее описание системы ......................................................................................

7



4.1

Назначение системы ..........................................................................................

7



4.2

Условия применения системы ...........................................................................

8

5

Подготовка к работе ...............................................................................................

8

6

Описание операций ................................................................................................

8



6.1 Создание и редактирование компонентов состава изделия, конструкторских



документов .................................................................................................................

8



6.1.1 Создание Чертежа Сборочного .......................................................................

8



6.1.2 Создание Чертежа Детали.............................................................................

10



6.1.3 Редактирование Чертежа Сборочного и Чертежа Детали...........................

12



6.2

Управление конструкторской спецификацией ................................................

13



6.2.1 Создание конструкторской спецификации....................................................

13



6.2.2 Редактирование конструкторской спецификации.........................................

13



6.3 Управление ИИ/ПИ на выпуск КД ....................................................................

18



6.3.1 Формирование извещения об изменении .....................................................

18



6.3.2 Формирование предварительного извещения..............................................

23



6.3.3 Запуск CR-процедуры «[Выпуск ИИ и ПИ на КД]» ........................................

26



6.3.4 Визирование ИИ и ПИ на КД ..........................................................................

28



6.3.5 Отклонение ИИ и ПИ на КД............................................................................

29



6.3.6 Техпланирование............................................................................................

30



6.4

Управление технологической спецификацией ...............................................

32



6.4.1 Создание технологической спецификации ...................................................

32



6.4.2 Редактирование технологической спецификации ........................................

35



6.4.3 Формирование извещения об изменении на технологическую





спецификацию ..........................................................................................................

36



6.4.4 Формирование предварительного извещения на изменение





технологической спецификации..............................................................................

38



6.4.5 Запуск CR-процедуры «[Утверждение ИИ и ПИ на ТС]» .............................

40







2

345.Ф02.01.В02.СИ3Н0067Р01.01

6.5 Формирование, утверждение и изменение подетальных норм расхода



материалов ...............................................................................................................

41

6.5.1 Формирование подетальных норм расхода материала...............................

41

6.5.2 Контроль подетальных норм расхода материала ........................................

44

6.6 Формирование ВТИД, ТУ-ВО ...........................................................................

46

6.6.1 Создание и редактирование ВТИД, ТУ-ВО...................................................

46

6.6.2 Запуск CR – процедуры «[Утвердить ТУ-ВО]».............................................

50

6.7 Управление СТО ...............................................................................................

51

6.7.1 Создание и редактирование КД СТО ............................................................

51

6.7.2 Добавление и удаление исполнений СТО ....................................................

55

6.7.3 Создание ИИ на КД СТО ................................................................................

56

6.8 Разработка единичных технологических процессов ......................................

56

6.8.1 Запуск CR-процедуры формирования задания на разработку ЕТП ...........

56

6.8.2 Создание единичных технологических процессов .......................................

58

6.8.3 Копирование операций из другого техпроцесса...........................................

64

6.8.4 Создание / редактирование технологической операции .............................

67

6.8.5 Добавление оборудования ............................................................................

69

6.8.6 Выбор профессии ...........................................................................................

70

6.8.7 Выбор вспомогательного материала ............................................................

72

6.8.8 Создание/редактирование технологического перехода ..............................

73

6.8.9 Назначение режимов обработки....................................................................

75

6.8.10 Создание/редактирование инструмента .....................................................

75

6.8.11 Создание/редактирование режимов к инструменту ...................................

77

6.8.12 Назначение СТО ...........................................................................................

77

6.8.13 Назначение инструмента..............................................................................

79

6.8.14 Создание/редактирование примечаний ......................................................

80

6.8.15 Группирование операций..............................................................................

82

6.8.16 Группирование контрольных операций ......................................................

83

6.8.17 Создание/редактирование КЭ ......................................................................

83

6.8.18 Редактирование технологического процесса..............................................

86

6.8.19 Формирование извещения и комплекта технологической документации . 91

6.8.20 Расчет и изменение норм времени на технологический процесс .............

95

6.8.21 Запуск CR-процедуры «[Выпуск ИИ на ТД]» ...............................................

98

6.8.22 Визирование извещения об изменении.......................................................

99

6.8.23 Формирование подлинника ЕТП (сквозного ТП) .......................................

101



3

345.Ф02.01.В02.СИ3Н0067Р01.01

6.8.24 Выпуск новой ревизии ТП, формирование извещения об изменении ....

101

6.9 Создание технологической операции............................................................

103

6.9.1 Создание комплектовочной карты...............................................................

107

6.9.2 Создание / редактирование эскизов в технологической операции...........

109

6.9.3 Добавления перехода к технологической операции ..................................

114

6.9.4 Формирование извещения и комплекта технологической документации на

технологическую операцию ...................................................................................

118

6.10 Создание и редактирование ТСЕ, ТК ТСЕ и спецификации ТСЕ ..............

121

6.10.1 Создание и редактирование ТСЕ...............................................................

121

6.10.2 Редактирование ТСЕ ..................................................................................

125

6.10.3 Формирование спецификаций ТСЕ и ТК ТСЕ ...........................................

125

6.10.4 Формирование отчета по изменению состава ТК ТСЕ .............................

127

7 Аварийные ситуации...........................................................................................

129

4

345.Ф02.01.В02.СИ3Н0067Р01.01

1 Общие сведения

Настоящий документ устанавливает порядок действий специалистов НИ ИрГТУ при формировании и управлении данными в СУДП под управлением

Teamcenter 10.

Настоящее руководство распространяется на специалистов НИ ИрГТУ.

2Нормативные ссылки

Внастоящем документе использованы ссылки на следующие документы: ГОСТ 2.052 – 2006 ЕСКД. Электронная модель изделия. Общие положения.

3Термины, определения и сокращения

3.1 Термины и определения

В настоящем руководстве применены следующие термины с соответствующими определениями:

Извещение об изменении - документ, содержащий детальное описание всех изменений, проведенных в конструкторском документе, и сопровождающий выпуск измененного (с новой ревизией) конструкторского документа (СТК 01741.112);

Информационный объект (ИО) - совокупность данных и программного кода, обладающая свойствами (атрибутами) и методами, позволяющими определенным образом обрабатывать данные о компоненте или документе. Самостоятельная единица применения и хранения в информационной системе;

ИО типа ведомость технических условий - ведомость оснащения (ТУ-ВО)

– информационный объект, с помощью которого представляется документ ТУ-ВО в электронном виде в системе СУДП. Каждый ИО содержит технические условия на поставку технологического исполнения детали, перечень СТО, необходимых для изготовления детали, с указанием цеха изготовителя и цеха потребителя СТО;

ИО типа Ведомость технологических исполнений детали (ВТИД)

информационный объект, с помощью которого в системе СУДП представляется перечень технологических исполнений детали, с указанием применяемости на сборочную единицу изделия, обозначения ТСЕ и даты утверждения ТИД;

ИО типа средства технологического оснащения (СТО)

информационный объект, с помощью которого представляется СТО (оснастка, оборудование, необходимые для изготовления ТИД и сборки ТСЕ) в СУДП,

5

345.Ф02.01.В02.СИ3Н0067Р01.01

содержит КЭМ СТО;

ИО типа технологическое исполнение детали (ТИД) – информационный объект, с помощью которого ТИД представляется в СУДП, содержит маршрут изготовления ТИД;

Технические условия – ведомость оснащения (ТУ-ВО) – документ,

содержащий технические условия на поставку детали (требования к состоянию детали) и данные о номенклатуре средств технологического оснащения, в том числе плазово-шаблонной оснастки на деталь;

Производственный суффикс – код (группа цифр) в обозначении детали, предназначенный для идентификации версии технологического исполнения детали, который однозначно устанавливает соответствие между исполнением детали и ТУ на поставку детали;

Ревизия компонента (Item Revision) - информационный объект в PLM системе используемый для управления изменениями компонентов. Ревизия содержит модификацию компонента. Первоначально, при создании компонента создается первая ревизия. При внесении изменений в компонент могут создаваться его новые ревизии;

Система управления документацией и данными по составу изделия -

специально настроенная информационная среда PDM системы TeamCenter Engineering для разработки и оформления КД и выполнения работ по конструкторско-технологической подготовке производства;

Электронная модель изделия - электронная модель детали или сборочной единицы (ГОСТ 2.052);

Сascade release процедура (CR-процедура) - шаблон процесса назначения статуса и управления доступом, предназначенный для автоматизации прохождения электронной информации по этапам ее создания, редактирования, согласования и утверждения, а также доставки ее ответственным исполнителям.

3.2 Сокращения АС – автоматизированная система;

АСУ – автоматизированная система управления; АТ – авиационная техника; БД – база данных;

ВСЕ – ведомость сборочных единиц; ВТИД – ведомость технологических исполнений детали;

6

345.Ф02.01.В02.СИ3Н0067Р01.01

ИО – информационный объект; ЗИ – запрос на изменение;

ИАЗ – Иркутский авиационный завод - филиал ОАО «Корпорации «Иркут»; ИИ – извещение об изменении; КБ - конструкторское бюро; КД - конструкторский документ;

КД - конструкторская документация; КС - конструкторская спецификация;

КТИ – конструкторско-технологическая информация; ЛВС – локальная вычислительная сеть; ПИ - предварительное извещение об изменении; ПК – персональный компьютер; ПО – программное обеспечение;

ПШО – плазово-шаблонное оснащение; СЕ - сборочная единица;

СТО – средства технологического оснащения; СУДП - система управления документацией и данными по составу изделия; ТД - технологическая документация; ТИД - технологическое исполнение детали;

ТК ТСЕ - технологический комплект технологической сборочной единицы; ТС - технологическая спецификация; ТСЕ – технологическая сборочная единица;

ТУ-ВО – технические условия - ведомость оснащения; ТхЭМ – технологический электронный макет; ЦИ - цех изготовитель; ЦП – цех потребитель.

ЭМИ – электронная модель изделия.

4 Общее описание системы

4.1 Назначение системы

Система предназначена для изучения основных функциональных возможностей СУДП под управлением Teamcenter 10 в рамках учебного процесса.

7

345.Ф02.01.В02.СИ3Н0067Р01.01

4.2 Условия применения системы

Техническое обеспечение рабочего места АС — персональный компьютер, имеющий минимальную конфигурацию или лучше.

Минимальная конфигурация ПК: процессор Сore 2 Duo E8400 3000MHz\2Gb\ дискретная видеокарта 512 Мb \80Gb, монитор с разрешением экрана 1280х1024, подключение к ЛВС предприятия.

Рекомендуемая конфигурация ПК: процессор QuadCore Intel Core i5-2400 3.1 GHz \8 Gb\ дискретная видеокарта 1Gb\160Gb, монитор с разрешением экрана 1280х1024, подключение к ЛВС предприятия.

Операционная система: Windows XP Professional SP3 или выше.

Базовая платформа: Teamcenter Engineering 10.

Версия СУДП: 2.13 или выше.

5 Подготовка к работе

Перед началом работы необходимо запустить систему Teamсenter.

Путь к файлу запуска для специалистов НИ ИрГТУ: X:\ugs\LNK\teamсenter101\teamсenter101 istu.bat.

Для регистрации в системе необходимо заполнить поля в окне регистрации следующим образом:

вполе «Идентификатор пользователя» ввести логин;

вполе «Пароль» ввести пароль;

вполе «Группа» ввести группу пользователя. Указывать необязательно;

вполе «Роль» ввести роль пользователя. Указывать необязательно;

вполе «Сервер» из выпадающего списка выбрать БД «tc10yak130istu»;

после заполнения полей нажать кнопку «Регистрация».

6 Описание операций

6.1 Создание и редактирование компонентов состава изделия, конструкторских документов

Создание и редактирование Чертежа Детали и Чертежа Сборочного выполняет пользователь с ролью «Конструктор» группы «Конструкторское бюро».

6.1.1 Создание Чертежа Сборочного

Для создания Чертежа Сборочного необходимо выполнить следующие

8

345.Ф02.01.В02.СИ3Н0067Р01.01

действия:

1) Выбрать папку «Рабочая область» и выполнить команду «Файл» → «Создать» → «Управление конструкторской документацией» → «Конструкторская документация и состав изделия» (Рисунок 1);

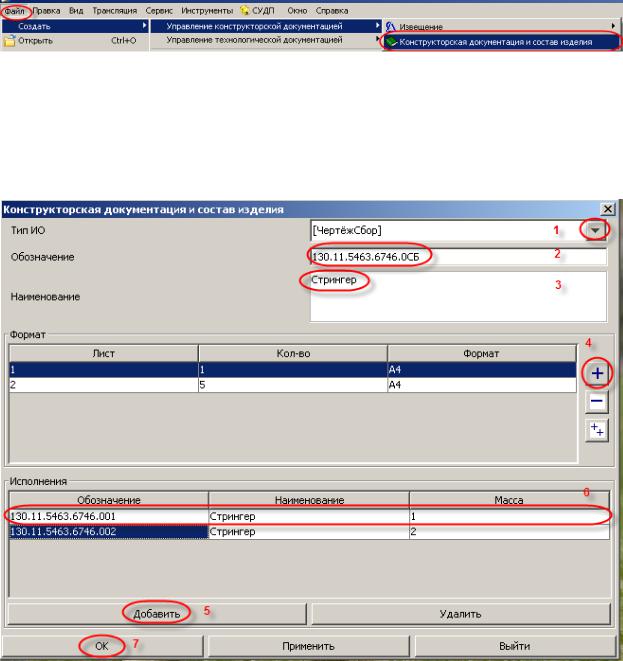

Рисунок 1 - Пример создания конструкторской документации и состава изделия

2) В открывшейся форме «Конструкторская документация и состав изделия» (Рисунок 2) В поле «Тип ИО» выбрать из выпадающего списка тип чертежа: ЧертежСбор;

Рисунок 2 – Пример заполнения формы «Конструкторская документация и состав изделия»

3) В поле «Обозначение» ввести вручную с клавиатуры обозначение чертежа;

9

345.Ф02.01.В02.СИ3Н0067Р01.01

4)В поле «Наименование» вручную с клавиатуры ввести наименование

чертежа;

5)В блоке «Формат» нажать кнопку «» и добавить строки (листы чертежа). В столбце «Кол-во» вручную набором с клавиатуры занести количество форматов, из которых состоит лист чертежа. В столбце «Формат» выбрать формат листа чертежа из выпадающего списка;

Примечание - чтобы удалить строку, её необходимо выделить и нажать

кнопку « ». Для того чтобы внести несколько листов одинакового формата необходимо нажать кнопку . В открывшейся форме «Занести несколько листов» в столбце «Общее количество» указать необходимое количество листов. В столбце «Количество одного листа» указать количество одного листа. В столбце «Формат» выбором из списка указать формат одного листа из списка. Нажать кнопку «ОК».

6)В блоке «Исполнения» нажать кнопку «Добавить»;

7)В появившейся строке в графе «Обозначение» уточнить обозначение

чертежа;

8)В графе «Наименование» изменить при необходимости наименование

чертежа;

9)В графу «Масса» вручную с клавиатуры ввести массу;

10)Нажать кнопку «ОК»;

Примечание – если у чертежа несколько исполнений необходимо нажать кнопку «Добавить» и в поле «Обозначение» изменить последнюю цифру в обозначении. Заполнение граф «Наименование» и «Масса» выполняется аналогично первой строке.

6.1.2 Создание Чертежа Детали

Для создания Чертежа Детали необходимо выполнить следующие действия:

1) Выбрать папку «Рабочая область» и выполнить команду «Файл» → «Создать» → «Управление конструкторской документацией» → «Конструкторская документация и состав изделия»;

2) В открывшейся форме «Конструкторская документация и состав изделия» (Рисунок 3) в поле «Тип ИО» выбрать из выпадающего списка тип чертежа: ЧертёжДетали;

10

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

Оставленные комментарии видны всем.
