1. Классификация автомобилей и тракторов.
Автомобиль — это самоходное транспортное средство, предназначенное для перевозок грузов, людей или выполнения специальных операций.
По назначению различают грузовые, пассажирские и специальные автомобили.

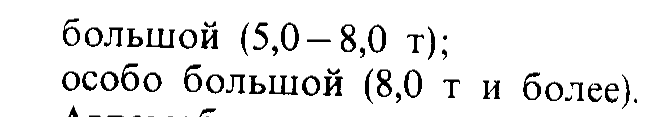

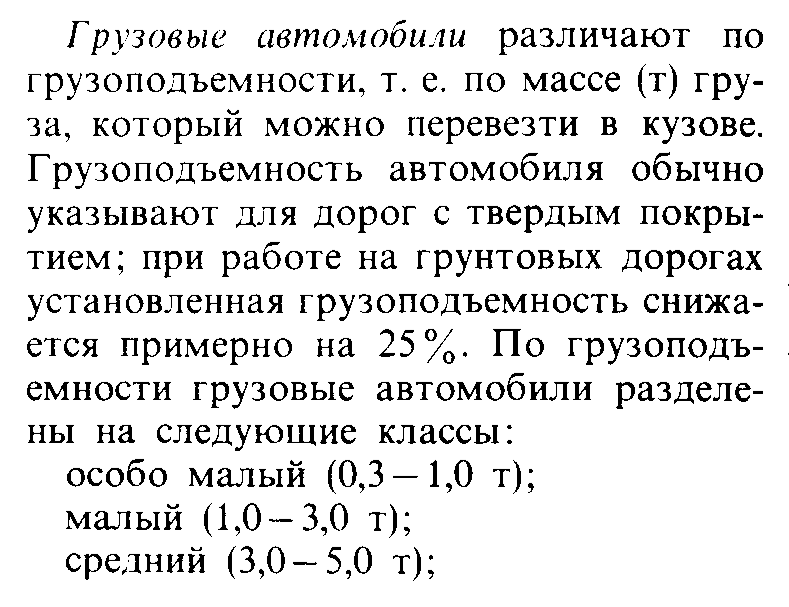

Грузовые автомобили предназначены для перевозки грузов. Они могут быть снабжены платформой и использоваться, как универсальный транспорт, а также оборудованы для перевозки определенных грузов (самосвалы — для вязких и сыпучих грузов, цистерны — для жидких грузов и др.). Эти автомобили подразделяют по грузоподъемности (т. е. по массе груза, который можно перевезти в кузове) на следующие классы: особо малый; малый; средний; большой; особо большой.

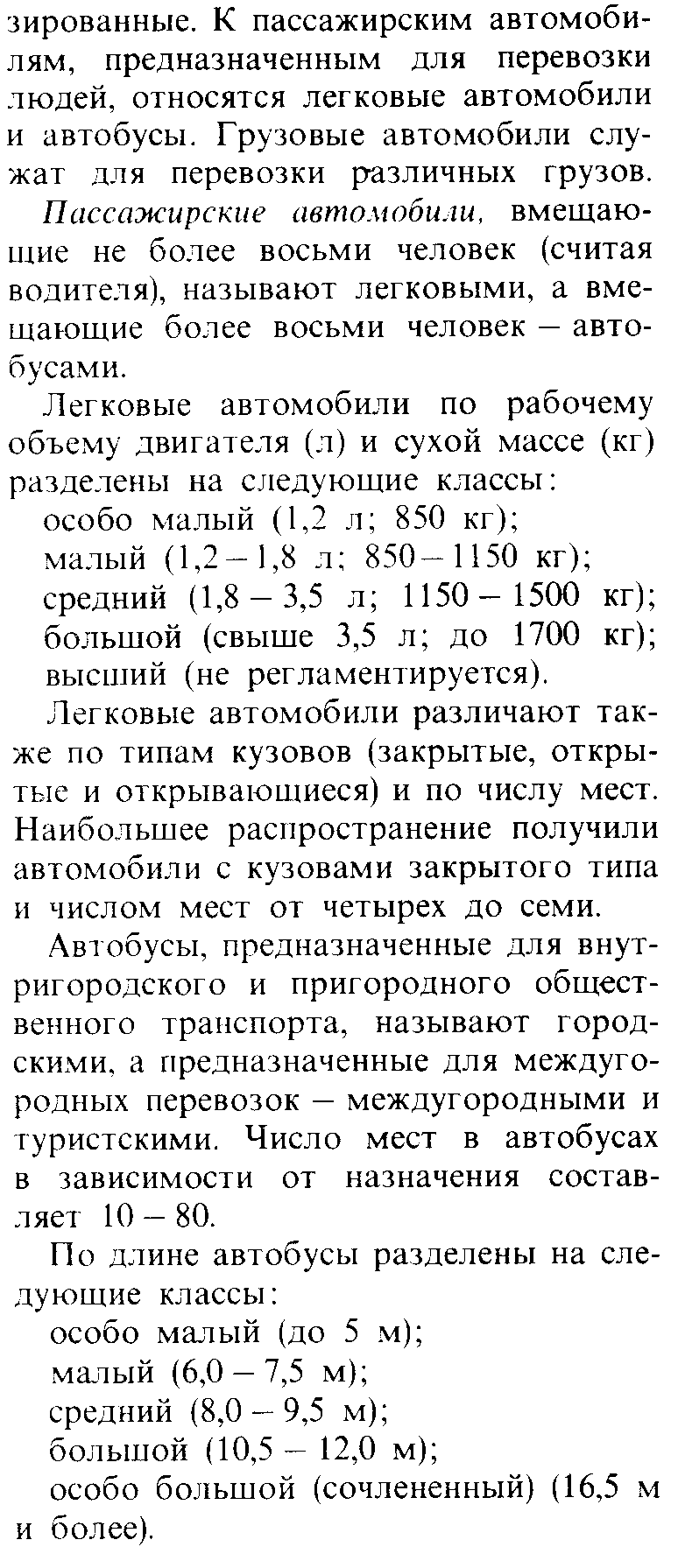

Пассажирские автомобили подразделяют на легковые — для перевозки небольшой группы пассажиров (до 8 человек) и автобусы — для массовых перевозок пассажиров. Автобусы в зависимости от назначения бывают городские и междугородные.
Специальные автомобили служат для выполнения определенных работ, для чего их оборудуют соответствующими приспособлениями. Они выполняют преимущественно нетранспортные работы. К ним относятся автокраны, пожарные автомобили, уборочные (для очистки и поливки улиц), ремонтные мастерские, автовышки и др. Эти автомобили представляют собой видоизмененные модели (модификации) грузовых автомобилей.
По типу шасси автомобили подразделяют на рамные и безрамные.
Рамные Безрамные
По типу двигателя автомобили делят на автомобили с карбюраторными, электрическими двигателями и дизелям и Карбюраторные двигатели работают главным образом на бензине, дизели — на дизельном топливе, электродвигатели — от аккумуляторных батарей.
Трактор — это самоходная машина, используемая в качестве энергетического средства для передвижения и приведения в действие сельскохозяйственных и других машин, а также для буксирования прицепов, двигатель трактора может приводить в действие рабочие органы стационарных сельскохозяйственных машин через вал отбора мощности (ВОМ) или с помощью шкивного приспособления.
Сельскохозяйственные тракторы классифицируют по следующим признакам (рис. 1).
По назначению сельскохозяйственные тракторы делят на три группы: общего назначения, универсально-пропашные и специальные.
Тракторы общего назначения применяют для выполнения основных сельскохозяйственных работ, общих при возделывании сельскохозяйственных культур (вспашка, дискования, сплошной культивации, боронования, посева, уборки).
Эти тракторы отличаются малым дорожным просветом и повышенной мощностью двигателя.
Универсально-пропашные тракторы используют при уходе за пропашными культурами и выполнении других сельскохозяйственных работ. С этой целью у некоторых универсально-пропашных тракторов предусмотрены сменные ведущие колеса с широкими шинами для выполнения работ общего назначения
с узкими шинами для работ в междурядьях. Чтобы не повредить растения, тракторы имеют большой дорожный просвет и ширину колеи, регулируемую соответственно ширине междурядий.
Специальные тракторы — это модификации какого-либо трактора общего назначения или универсально-пропашного и используются при выполнении определенного вида работ (на виноградниках, хлопчатнике) или разных работ, но в строго определенi4ых условиях (болотистых почвах, в горном земледелии). Так, специальный трактор МТЗ-80Х для механизации возделывания хлопчатника оборудован одним передним (управляемым) колесом, болотоходный дТ-75 Б снабжен широкими гусеницами для работы на болотистых почвах, крутосклонный МТЗ-80К (горный) предназначен для работы на склонах крутизной до 160.
По конструкции ходовой части тракторы бывают гусеничные и колесные.
Гусеничный трактор обладает большой опорной поверхностью и поэтому незначительно сминает и уплотняет почву. Такой трактор с высокой проходимостью способен развивать большое тяговое усилие.
Колесный трактор — более универсальный по сравнению с гусеничным и может использоваться как на полевых, так и на транспортных работах, но сцепление с почвой у него хуже.
По типу остова тракторы делят на рамные, остов которых представляет клепаную или сварную раму; полу рамные, остов которых образует две короткие продольные балки, привернутые или приваренные к корпусу заднего моста; без рамные, остов которых состоит из соединенных между собой корпусов отдельных механизмов.
По номинальному тяговом у усилию тракторы подразделяют на десять классов, различающихся между собой по конструкции. десять тяговых классов составляют типаж сельскохозяйственных тракторов.
Типаж — это технически и экономически обоснованная совокупность всех моделей тракторов, рекомендуемых в производство.
В действующем типаже тракторы классифицируют по тяговым классам соответствии с номинальным тяговым усилием, которое трактор способен развивать на рабочей передаче при движении его по стерне на почвах средней влажности и твердости с наибольшей производительностью.
В каждом тяговом классе имеются базовые модели (т. е. основные наиболее массовые тракторы) и модификации, на которых установлены унифицированные с базовыми моделями двигатели и ряд других составных частей. Унификация (единообразие) составных частей облегчает изготовление и эксплуатацию тракторов. Для обозначения модели (марки) отечественных тракторов пишут сокращенное название завода-изготовителя (МТЗ, ЮМЗ) или первые буквы определенного слова (Т — трактор, дТ — дизельный трактор, К — кировец) и через черточку-цифру, указывающую мощность двигателя в лошадиных силах или номер модели. Буквы, следующие за цифрой, обозначают модификацию базовой модели.
В приложении I и ниже дана краткая характеристика основных сельскохозяйственных тракторов по классам.
0,2. 0,6. 0,9. 1,4. 2 З. 4. 5. 6.
2. Определение и классификация двигателей внутреннего сгорания.
На современных сельскохозяйственных тракторах и автомобилях установлены поршневые двигатели внутреннего сгорания. В основу действия таких двигателей положено свойство газов расширяться при нагревании.

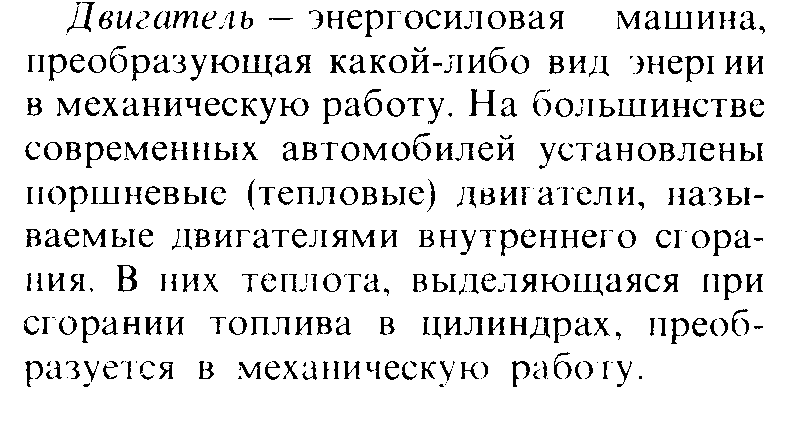

Двигатель внутреннего сгорания — это тепловой двигатель, в котором происходит
преобразование химической энергии сгорания топлива в механическую энергию.
