2.6. Арматурные работы:
Арматура предназначена для восприятия растягивающих, изгибающих нагрузок, с целью создания единой конструкции. Арматура делится на рабочую и монтажную.
Класс А – стержневая 6-40
Класс В – проволочная 3-9
Арматурные изделия: плоские сетки, арматурные каркасы.
Соединяется связыванием или сваркой. Монтаж - кранами, до 50кг-вручную.
После укладки арматуры в опалубку необходим защитный слой между арматурой и грунтом.
Защитный слой бетона должен закрывать всю арматуру. Толщина защитного слоя должна равняться макс. диаметру арматуры. По мере установки арматуры составляетсяакт на скрытые работы.
2.12. Приготовление бетонной смеси:
2 вида: - если сут. потребность 5м3- централизованное приготовление
- дальность трансп. 50км –тоже централизованное приготовление
в ост. случаях – на объекте; Производительность бетоносмесителя:
Qбс=(V/1000)*n*Квб*Кв м3/ч; Квб –коэф выхода бетона 0,6-0,65
Кв– коэф исп. во времени0,8-0,85;n– число замесов за смену.
n=60/tц tц= загр+перемеш+выгр
Требования по доставке:
- не допускать потерю бетона
- б. не должен терять качества, расслаиваться
- б. не должен схватываться.
Виды транспорта:
- до 10 км – автосамосвал, слой 40см
- бетоновозы Q=4т.,V=1,6м3 до 30 км
- бетоносмесители- Q=8,8т.,V=4м3 - любое расстояние
Продолжит. цикла доставки бет.
Тцд=(V1Д*60)/Q;V1Добъем разовой доставки м3;Q-интенсивность бетонирования м3/ч

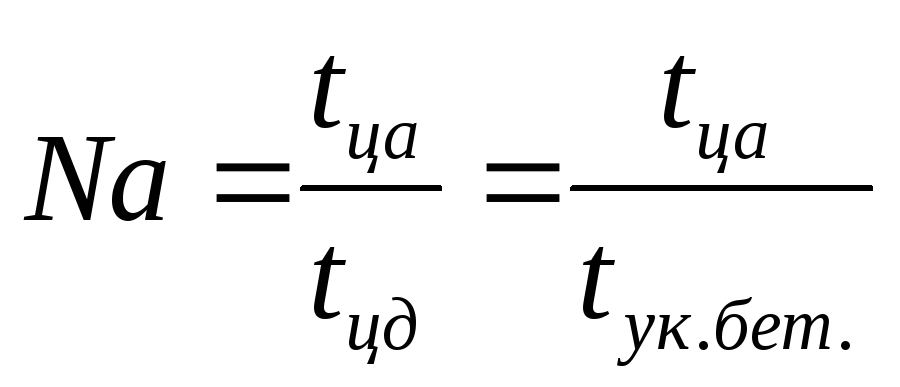

Число автомобилей:
tца=tн+tдв.гр.+tразгр.+tдв.х.; tук.бет. – время укладки бетона
2.13. Требования по доставке:
- не допускать потерю бетона
- б. не должен терять качества, расслаиваться
- б. не должен схватываться.
Виды транспорта:
- до 10 км – автосамосвал, слой 40см
- бетоновозы Q=4т.,V=1,6м3 до 30 км
- бетоносмесители- Q=8,8т.,V=4м3 - любое расстояние
Продолжит. цикла доставки бет.
Тцд=(V1Д*60)/Q;V1Добъем разовой доставки м3;Q-интенсивность бетонирования м3/ч
Число автомобилей:
tца=tн+tдв.гр.+tразгр.+tдв.х.
tук.бет. – время укладки бетона
2.14. Требования:
Minчисло перегрузок.;
Minвремя погр.-разгр. работ.
Потери недопустимы.
Полная механизация
Следует обесп. необх. интенсивность укл. бетона.
Экономичн. укл. бетона.
Виды:
С трансп. средств:
Бадьями:
С транспортеров L=40-100
Бетононасосами
если hпадения > 3м – используем в виброхобот
Требования для получения качественного бетона:
-minчисло перегрузок
-minвремя погрузки - разг.
-не допускать потерь бетона
-полная механизация
-д.б. обеспечена необходимая интенсивность укладки
-экономичность укладки.
Укладка детона:
-с транс. Средств Q=20..30м3/ч
-подача бетона бадьями. Объем бункера д.б. в неск. раз меньше бетонируемой конструкции.
Интенсивность:
Q=nу*Vб*Kб*Kв nу=60/Тц
Тц=Тр+Тн
-с пом. Ленточных конвейеров:
L=40-400мQ=20-40м3/час
=12..15 V=1..3,5 м/с
-подача бетона с помощью бетономесов Q=20-60м3/ч
Расчет интенсивности укладки:
(t1-t2)- время схватывания
Отсюда находим Q
Если высота подачи > 3 м то используется виброхобот. Можно использовать окна в стенах конструкции.
Уплотнение смеси
Вибраторы:внутренний – опуск. внутрь смеси, поверхностный – на поверхности смеcи, наружный – крепится к опалубке.
2.15. Уплотнение бетонной смеси. При приготовлении, транспортировке и укладке бетонная смесь чаще всего находится в рыхлом состоянии; частицы заполнителя расположены неплотно и между ними есть свободное пространство, заполненное воздухом. Назначение процесса уплотнения — обеспечить высокую плотность и однородность бетона. Основной и наиболее распространенный способ уплотнения при монолитной кладке — вибрирование, основанное на использовании некоторых свойств бетонной смеси. Бетонная смесь — это пластично-вязкое тело, занимающее как бы промежуточное положение между твердыми телами и истинными жидкостями. Бетонная смесь относится к классу тиксотропных систем, на чем и основано вибрационное уплотнение. Вибрирование уменьшает силу сцепления между зернами бетонной смеси. При этом бетонная смесь теряет структурную прочность и приобретает свойства вязкой тяжелой жидкости. Процесс разжижения является обратимым. По окончании вибрирования прочность структуры бетонной смеси восстанавливается. Под действием вибрирования частицы заполнителя приходят в колебательное движение, бетонная смесь как бы разжижается, приобретает повышенную текучесть и подвижность. В результате она лучше распределяется в опалубке и заполняет ее, включая пространство между арматурными стержнями. Бетонную смесь вибрируют с помощью внутренних (глубинных), поверхностных и наружных вибраторов. Рабочая часть внутренних вибраторов, погружаемая в бетонную смесь, передает ей колебания через корпус. Поверхностные- устанавливаются на уплотняемую бетонную смесь, передают ей колебания через рабочую площадку. Наружные- укрепляются на опалубке при помощи тисков или другого захватного устройства, передают бетонной смеси колебания через опалубку. Область применения различных типов вибраторов зависит от размеров и формы бетонируемой конструкции, степени ее армирования и требуемой интенсивности бетонирования. Внутренние вибраторы типа булавы применяют для уплотнения бетонной смеси, укладываемой в массивные конструкции с различной степенью армирования, а внутренние с гибким валом — в различного типа густоармированные конструкции. Поверхностными вибраторами уплотняют только верхние слои бетона и используют их при бетонировании тонких плит и полов. Наружными вибраторами уплотняют бетонную смесь в густоармированных тонкостенных конструкциях. Уплотнение штыкованием ведут вручную с помощью шуровок. Уплотнение трамбованием ведут ручными и пневматическими трамбовками при укладке весьма жестких бетонных смесей в малоармированные конструкции, а также в тех случаях, когда применять вибраторы невозможно.
2.17. При невозможности или неэффективности применения традиционной технологии бетонирования применяют специальные методы, к которым относятся вакуумирование и торкретирование бетона, подводное бетонирование. Вакуумирование бетона является технологическим методом, позволяющим извлечь из уложенной бетонной смеси около 10... 25% воды затворения с сопутствующим или дополнительным уплотне- нием. Метод дает возможность применять бетонные смеси с подвижностью до 10 см, что упрощает и удешевляет их распределение и уплотнение, достигая при этом существенного улучшения физико-механических характеристик затвердевшего бетона, соответствующих пониженному остаточному водоцементному отношению. В зависимости от типа конструкции вакуумирование производят либо сверху, либо со стороны боковых поверхностей возводимой конструкции. При вакуумировании бетона вакуум-щитами (вакуум-матами), имеющими возможность перемещения в сторону бетона, одновременно с отсосом воды и воздуха происходит дополнительное статическое уплотнение вследствие разности атмосферного давления и давления в вакуум-полости. При этом величина действующего усилия достигает 70... 75 кН/м2. Торкретирование бетона —технологический процесс нанесения в струе сжатого воздуха на поверхность конструкции или опалубки одного или нескольких слоев цементно-песчаного раствора (торкрет) или бетонной смеси (набрызг-бетон) (в зарубежной практике носит наименование «шприцбетон»). Благодаря большой кинетической энергии, развиваемой частицами смеси, нанесенный на поверхности раствор (бетон) приобретает повышенные характеристики по прочности, водонепроницаемости, морозостойкости, сцеплению с поверхностями нанесения. В состав торкрета входят цемент и песок, в состав набрызг-бе-тона помимо цемента и песка входит крупный заполнитель размером до 30 мм. Растворы или бетонные смеси приготовляют на портлан-цементах не ниже М400.
Процесс нанесения слоя торкрета (набрызг-бетона) включает две стадии: на первой стадии на поверхности нанесения'происходит отложение пластичного слоя, состоящего из раствора с самыми мелкими фракциями заполнителя. Толщина слоя цементного молока и тонких фракций, способного поглотить энергию удара крупных частиц заполнителя и способного удержать крупные частицы, составляет 5... 10 мм; на второй стадии происходит частичное проникновение в растворный слой зерен более крупного заполнителя и таким образом образование слоя торкрета или набрызг-бетона. Торкретирование бетона осуществляют двумя способами: «сухим» и «мокрым». Этот процесс сравнительно дорогой, трудоемкий и малопроизводительный. Применяют его при невозможности возвести традиционными методами бетонирования конструктивные элементы толщиной в несколько сантиметров. Подводное бетонирование — укладка бетонной смеси под водой без производства водоотлива. Применяют следующие методы подводного бетонирования: метод вертикально перемещаемой трубы, метод восходящего раствора, укладку бетонной смеси бункерами, метод втрамбовывания бетонной смеси. Метод вертикально перемещаемой трубы (ВПТ) применяют при бетонировании элементов конструкций на глубине до 50 м, защищенных от проточной воды, высокой прочности и монолитности возводимой конструкции. Метод восходящего раствора (ВР) бывает безнапорным и напорным. Метод ВР применяют при укладке бетонной смеси на глубине до 20 м. При методе укладки бункерами бетонную смесь опускают под воду на основание (или ранее уложенный слой) бетонируемого элемента в раскрывающихся ящиках, бадьях или грейферах и разгружают через раскрытое отверстие. Закрытые сверху бункера имеют уплотнение по контуру закрывания, которое препятствует вытеканию цементного теста и прониканию воды внутрь бункера. Бетонную смесь выпускают при минимальном отрыве дна бункера от поверхности уложенного бетона, исключая тем самым возможность свободного сбрасывания бетонной смеси через толщу воды. Втрамбовывание бетонной смеси начинают с создания бетонного островка в одном из углов бетонируемой конструкции при подаче смеси по трубе или бадьей с открывающимся дном. Островок должен возвышаться над поверхностью воды не менее чем на 30 см. Для втрамбовывания применяют бетонную смесь подвижностью 5...7 см. Подводный откос островка, с которого начинают втрамбовывание, должен образовывать под водой угол 35...45° к горизонтали. Новые порции бетонной смеси втрамбовывают в островок равномерно с интенсивностью, не нарушающей процесс твердения уложенного бетона, и не ближе 20...30 см от кромки воды. Этим приемом обеспечивается защита от соприкосновения с водой новых порций бетонной смеси. Метод применяют при глубине воды до 1,5 м для конструкций больших площадей при классе бетона до В25.
