Раздел 1-в - Магниторазведка
ТЕМА:Краткая теория геомагнитного поля и его изучение в магнитометрии и магниторазведке.
Магниторазведка - это раздел разведочной (полевой геофизики) изучающий особенности распределения геомагнитного поля в земной коре с целью поисков, оценки и разведки месторождений полезных ископаемых.
Геомагнитное поле - это часть общего магнитного поля Земли, имеющего потенциальный характер. Основой является закон Кулона, описывающий взаимодействие магнитных масс (элементарных дипольных масс):
(29),
где F - сила взаимодействия магнитных масс m1 и m2, r - расстояние между взаимодействующими массами, а - абсолютная магнитная проницаемость, равная:
а0* (30),
где 0 Гн/м – проницаемость вакуума а относительная магнитная проницаемость.
Если Землю представить как космическое тело, имеющую массу m2, то согласно закону Кулона она будет притягивать массу m1, с силой равной напряженности магнитного поля Н:
(31),
при условии, что, т.е. среда не магнитная. Потенциал магнитного поля для элементарных магнитных масс, как и гравиметрический потенциал, обладает свойством аддитивности:
(32)
Суммарное магнитное поле Земли складывается из: 1) постоянного геомагнитного поля, которое представляет собой поле диполя большого намагниченного шара (рис. 24), 2) материкового поля, созданного породами глубинных структур, 3) переменного магнитного поля, под действием которого формируются в Земле вихревые токи. Последние вызывают магнитную индукцию:
, (33),
где - магнитная индукция,- напряженность магнитного поля.
Магнитная индукция измеряется в теслах (Тл). В магниторазведке принята дробная величина 1 нТл, которая равна 10-9 Тл.
Схематически геомагнитное поле Земли можно представить в форме намагниченного шара, который представляет собой диполь, изображенный на рис.24.

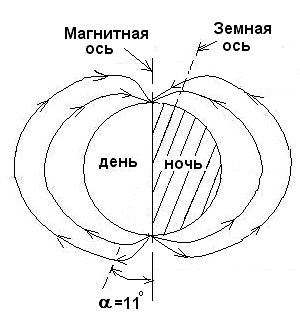

Рис. 24. Схема формирования геомагнитного
поля Земли
Магнитная ось Земли наклонена по отношению к оси вращения под углом 110. При этом, северный магнитный полюс находится с противоположной стороны северного географического полюса, но условно его принимают со стороны северного. Существует инверсия полюсов, которая происходит в период более 0,5 млн. лет.
Основной параметр магнитного поля, суммарный магнитный вектор Т и его вертикальная проекция Z (рис.25).
Рис. 25. Элементы геомагнитного поля
Другими параметрами являются магнитное склонение - D, магнитное наклонение - I, северная проекция Х, западная (восточная) проекция У. На полюсах Т = Z = 0,66*105 нТл при Н = 0. На экваторе Т = Н = 0,33*105 нТл при Z = 0
Нт = Но + Нм + На + Нвн + Н (34),
где Нт – суммарное магнитное поле, Но – поле диполя Земли, Нм – поле материковое,
На – аномальное поле, Нвн – внешнее поле, Н – поле магнитных вариаций.
Нормальное поле - это совокупное поле Земли (поле диполя и материковое), которое формирует картину силовых линий от северного к южному магнитному полюсу.
Аномальное поле - это локальное поле от намагниченных геологических тел.
Внешнее поле – поле от объектов помех, например: всевозможных металлических сооружений.
Поле вариаций - это вариации:
вековые;
годовые;
суточные (солнечно-суточные и лунно-суточные);
магнитные бури.
Происхождение магнитного поля Земли связывается с существованием в ядре слабых вихревых токов, которые вследствие вращения Земли и под действием гидромагнитного эффекта приводят к первоначально слабому эффекту электромагнитной индукции. Процесс "диффундирует" (последовательно передается) к поверхности Земли, где компенсируется поверхностными токами. В результате на земной поверхности постоянно существуют геомагнитное поле, которое в разной степени деформировано в зависимости от намагниченности тех или иных геологических тел.
Магнитные свойства горных пород
Все природные объекты в том числе горные породы делятся на две группы: 1) диамагнетики (магнитная проницаемость < 1), 2) парамагнетики (магнитная проницаемость > 1). В группе парамагнетиков выделяются специальная группа ферро-, ферри- и антиферромагнетиков >> 1. Природа магнетизма обусловлена структурой спин-орбитальных моментов атомов под действием магнитного поля (рис. 26-28).
Рис. 26. Структура спин-орбитальных моментов атомов под действием
