Для одноименных по степени преобразования осадочных пород

Для одноименных по вещественно-петрографическому составу терригенных пород и угольных пластов тенденция изменения электрических параметров в зависимости от стадий преобразования иллюстрируется рисунком 43.

Следует заметить, что для слоистых толщ значения ρ_вкрест и ρ_вдоль неодинаковы. Такая среда называется анизотропной и характеризуется коэффициентом анизотропии √ρ_вкрест /ρ_вдоль.

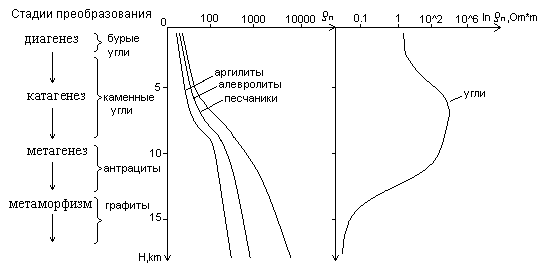

Рис. 43. Тенденция изменения удельного электрического сопротивления

у терригенных осадочных пород в зависимости от стадий их преобразования

ТЕМА: Методика электроразведки и сущность ее методов на основе естественных и искусственных постоянных электрических полей.

Для возбуждения и регистрации электромагнитных полей существует два способа:

1. Гальванический (с помощью штыревых металлических электродов).

2. Индуктивный или индукционный (с помощью индукционных рамок или магнитных антенн).

Оба этих способа или их сочетание, например гальваническое заземление - индуктивный прием, используются в двух основных модификациях электроразведки:

- Электромагнитном профилировании, то есть картировании участков геологоразведочных работ путем перемещения фиксированных по размерам электроразведочных установок или модулей по системе профилей.

- Электромагнитном зондировании, то есть изучении геологических разрезов, на глубину в заданных точках, где инструментом бурения выступает электрический ток.

Модификации электропрофилирования и электрозондирования реализуются применением специальной электроразведочной аппаратуры и оборудования путем возбуждения (создания) электромагнитных полей и измерения составляющих этих полей (получения значений напряженности и потенциалов). Используются специальные электроразведочные установки. Они состоят из питающих и измерительных модулей, включающих генераторы и измерители, электроразведочные провода, штыревые металлические электроды, индукционные рамки и магнитные антенны и др. Схемы гальванического и индуктивного возбуждения и приема сигналов электромагнитного поля приведены на рис. 44.

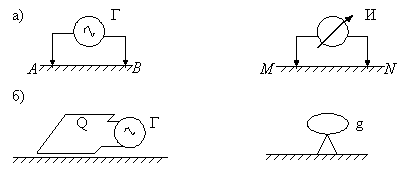

Рис. 44. Схемы гальванического (а) и индуктивного (б) возбуждения и приема сигналов электромагнитного поля

А и В - питающие электроды, M и N - измерительные электроды, Г – генератор,

И – измеритель, Q – площадь генераторной петли, g – площадь измерительной рамки

На рис. 45 и 45-а показаны типовые блок схемы генератора и измерителя электроразведочной аппаратуры.

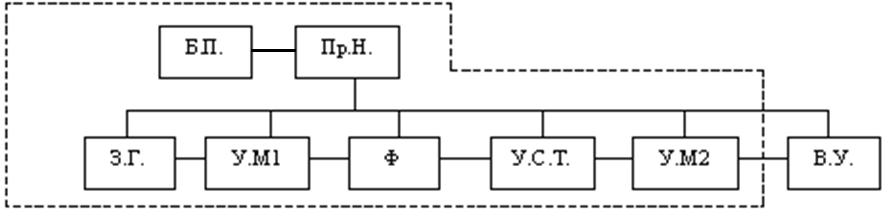

Рис. 45. Типовая блок-схема электроразведочного генератора

З.Г. – задающий генератор, У.М. – усилитель мощности, Ф – фильтр, У.С.Т. – устройство стабилизации тока, В.У. – выходное устройство, Б.П. – блок питания, Пр.Н. – преобразователь напряжения.

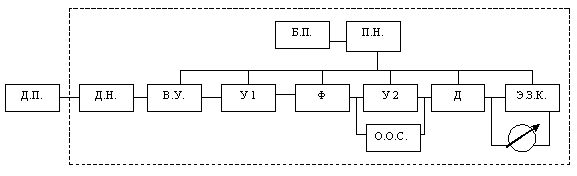

Рис. 45-а. Типовая блок-схема электроразведочного измерителя

Д.П. – датчик поля, Д.Н. – делитель напряжения, В.У. – входное устройство (обеспечение высокоомного входа), У1 и У2 – усилители сигналов, Ф – фильтр (фильтрация всевозможных помех), Д – детектор (вы прямление сигнала), Э.З.К. – электрозаписная книга, О.О.С. – отрицательная обратная связь (многократное усиление), Б.П. – блок питания, П.Н. – преобразователь напряжения
