1.2.3. Техніко – економічні показники генплану

( таблицю перенести з аркушу креслень №1)

Площа ділянки…………………………..м2

Площа забудови………………................м2

Площа твердого покриття……................м2

Площа озеленення……………………….м2

Процент озеленення……………………..%

Щільність забудови………………………%

Коефіцієнт використання території……..-

Площа забудови – це площа зайнята будівлями та спорудами,що

розташовані на ділянці.

Площа твердого покриття – це площа майданчиків, доріг, тротуарів, стежок запроектованих на ділянці, а також вимощень навколо будівель.

Площа озеленення – це вся площа ділянки не зайнята будівлями, спорудами, твердим покриттям: S_озел.=S_діл. –S_забуд. –S_{тв. покр.}

Щільність забудови = S_забуд. / S_діл. *100%

Процент озеленення = S_озел. / S_діл. *100%

Коефіцієнт використання території = (S_забуд.+ S_{тв. покр.})/ S_діл.

Таблиці до генерального плану

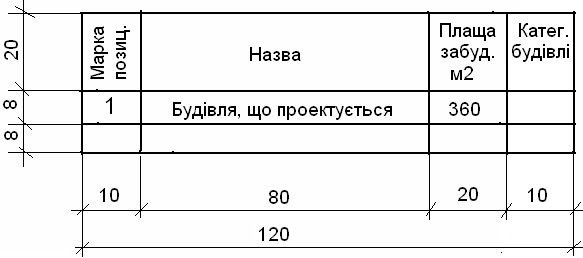

Експлікація

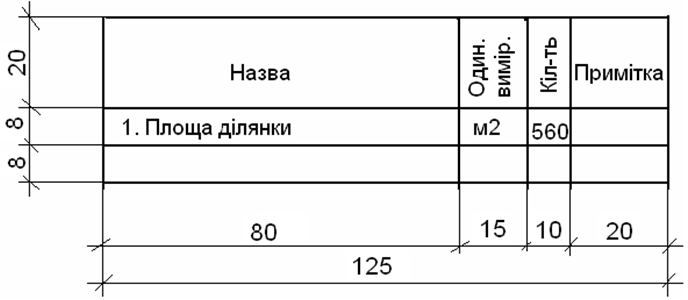

Техніко-економічні показники

1.3.Обємно-планувальне вирішення

Будівля………………………………….., має розміри в осях ………….. м.

(назва будівлі,що проектується)

Будівля одноповерхова , прямокутної форми в плані, одно пролітна, прольоти одного направлення, ширина прольотів в осях ………. м.

Висота до низу несучих конструкцій однакова і дорівнює ……… м, (якщо різна, то вказати висоту приміщення в кожному прольоті).

Відповідно до технологічного процесу в будівлі запроектовано слідуючі приміщення: (скласти таблицю експлікації приміщень).

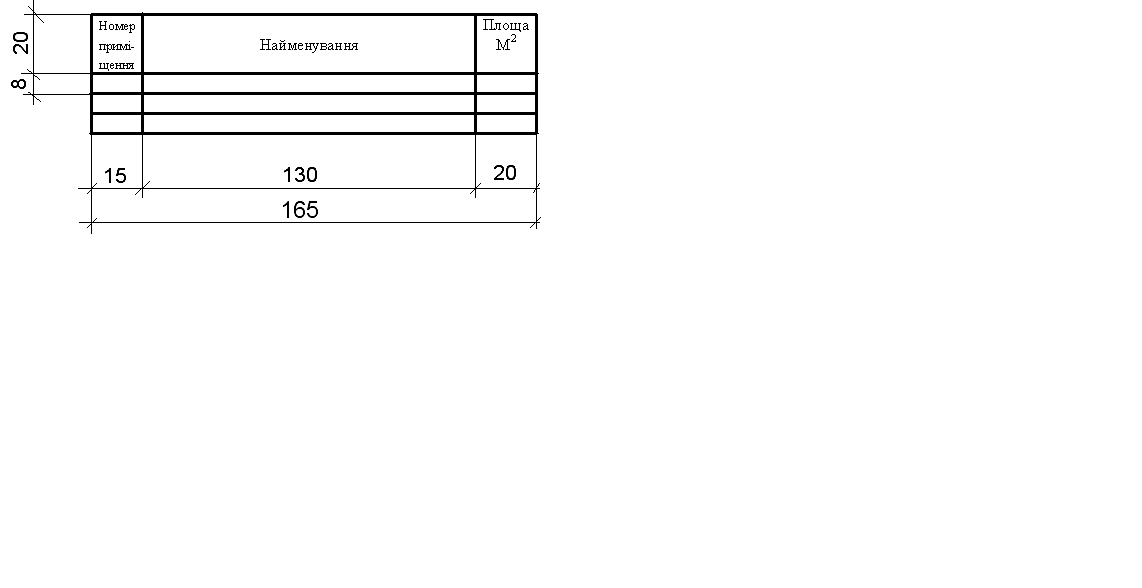

Експлікація приміщень

У будівлі запроектовано технологічні входи та виходи в кількості …… штук, з них …….. воріт, ……. дверей.

Якщо в будівлі є кранове обладнання, то потрібно написати, що у прольоті “А - Б” передбачений підвісний кран вантажопідйомністю …… тон,

у прольоті “Б - В” запроектовано мостовий кран вантажопідйомністю ….тон,

відмітка головки кранової рейки …. м.

Якщо в будівлі не має кранове обладнання , то потрібно написати, що в будівлі не передбачено підйомно – транспортного обладнання.

При наявності температурних швів в будівлі потрібно написати : По осі …. улаштований температурний шов з двох спарених колон ( чи піврам).

Крок крайніх колон ….. м, (крок піврам ….м), крок колон середнього ряду (при їх наявності) ……м.

Прив’язка колон крайнього ряду до повздовжніх координаційних осей ….. (вказати прив’язку).

Колони середнього ряду розміщуються симетрично відносно поздовжніх координаційних осей, вісь проходить по середині перерізу колони.

Поперечні координаційні вісі проходять по середині перерізу колон за винятком біля торці та деформаційних швів, де вісь колони зміщена всередину на 500 мм.

Техніко – економічні показники будівлі

№	Найменування	Одиниця виміру	Кількість
1.	Площа забудови	м2
2.	Загальна площа	м2
3.	Корисна площа	м2
4.	Площа приміщень основного призначення	м2
5.	Підсобна площа	м2
6.	Будівельний об’єм	м3
7.	Планувальний коефіцієнт – К1=П4/П3;	-
8.	Об’ємний коефіцієнт – К2=П6/П4	-
