.pdfиз которого выразим скорость
=2 qU
v . m
Подставим полученное выражение для скорости в формулу для радиуса частицы
r = |
m |
|
2qU |
= |
1 |
|
2mU |
. |
|
|
|
|
|||||
|
qB |
|
m B |
|
q |
В полученную формулу подставим числовые значения
r = |
1 |
|
× |
|
2 ×6,68×10−27 кг×1000 В |
|
» 0,32 |
м = 32 см . |
|
0,02 |
|
|
3,2 ×10−19 |
|
|||||
|
Тл |
Кл |
|
|
|
Задача 5. Заряженная частица с кинетической энергией 0,05 Дж движется в однородном магнитном поле по окружности радиуса 5 см. Найдите силу, дейст-
вующую на частицу со стороны магнитного поля.
Дано: |
СИ |
Решение |
T = 0,05 Дж |
|
На заряженную частицу, движу- |
r = 5 см |
0,05 м |
щуюся в магнитном поле по окружнос- |
|
|
ти, действует сила Лоренца. |
F = ? |
|
|
|
|
|
Ее направление определяется по правилу левой руки. Так
как эта сила направлена к центру окружности, то она является центростремитель-
ной и для нее можно записать выражение
F = mv2 . r
Кинетическая энергия частицы определяется по формуле
T = mv2 . 2
Из сравнения этих двух формул получаем выражение для силы в виде
F = 2T . r
В полученную формулу подставим числовые значения
F = 2 ×0,05 Дж = 2 Н.
0,05 м
§ 39
Ускорители заряженных частиц
Ускорителями заряженных частиц называются устройства, в которых под действием электрических и магнитных полей создаются и управляются пучки высокоэнергетических заряженных частиц.
Ускорители по времени действия бывают непрерывные и импульсные. По форме траектории и механизму ускорения частиц ускорители делятся на линей-
ные, циклические и индукционные.
1. Линейный ускоритель: E ≈ 10 МэВ, электрическое поле – постоянное.
2. Линейно-резонансный: Ee ≈ 10 ГэВ, Ep ≈ 10 МэВ, электрическое поле – пере-
менное.

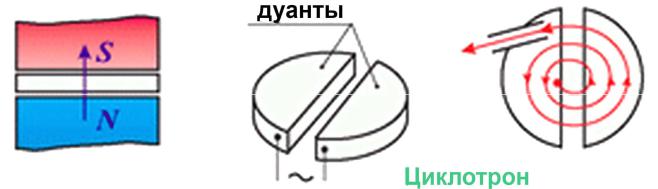

3. Циклотрон: Ep ≈ 20 МэВ, ограничения релятивистским эффектом.
В следующих ускорителях используется автофазировка либо при изменении час-
тоты электрического поля, либо при изменении индукции магнитного поля.
4.Фазотрон: νE – изменяется, B = const , Eтяж ≈ 1 ГэВ.
5.Синхротрон: νE = const , B – изменяется, Ee ≈ 10 ГэВ.
6.Синхрофазотрон: νE и B – изменяются, Ep ≈ 500 ГэВ.
7.Бетатрон: E – вихревое, Ee ≈ 100 МэВ.
§ 40
Эффект Холла
Эффект Холла – это возникновение в металлах (или полупроводника) с током плотностью j , помещенных в магнитное поле B, электрического поля в направ-
лении перпендикулярном B иj .
eEB = e ϕ a = evB , или |
ϕ = vBa . |
|
||||||||||
I = jS = nevS , S = ad . |
|
|
|
|||||||||
v = |
|
I |
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
nead |
|
|
|
|
|
|
|
|
|||
ϕ = |
I |
Ba = |
1 |
|
IB |
= R |
IB |
, |
(40.1) |
|||
|
|
|
|
|
|
|||||||
|
|
nead |
|
en d |
d |
|
||||||
где R = |
1 |
– постоянная Холла. |
|
|||||||||
en |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
§ 41
Циркуляция вектора магнитной индукции для магнитного поля в вакууме
Аналогично циркуляции вектора напряженности электрического поля вво-
дят циркуляцию вектора магнитной индукции.
Циркуляцией вектора B по заданному контуру называется интеграл
R
∫ Bdl = ∫ Bldl ,
LL
где dl – вектор элементарной длины контура, направленной вдоль обхода конту-
ра; Bl = Bcos α – составляющая вектора B в направлении к касательной к конту-
ру; α – угол между векторами B и dl .
Закон полного тока: циркуляция вектора B по произвольному замкнутому кон-
туру равна произведению магнитной постоянной μ0 на алгебраическую сумму то-
ков, охватываемую этим контуром
R R |
=∫ Bldl = μ0 |
N |
|
∫ Bdl |
∑Ik , |
(41.1) |
|
L |
L |
k=1 |
|
где N – число проводников с токами, охватываемых контуром L произвольной формы.
Каждый ток учитывается столько раз, сколько раз он охватывается контуром. Положительным считается ток, направление которого образует с на-
правлением обхода по контуру правовинтовую систему; ток противоположного направления считается отрицательным.

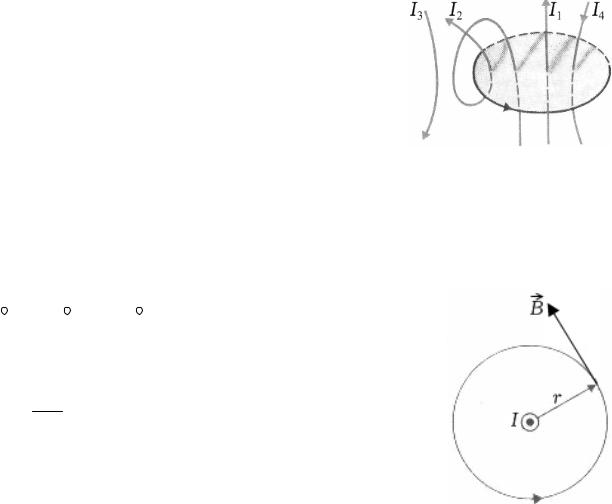

Рассмотрим пример нахождения алгебраической суммы токов для случая, показанного на рисунке.
N
∑Ik = I1 + 2I2 −I4 .
k=1
Выражение (41.1) справедливо только для поля в вакууме, поскольку для поля в веществе необходимо учитывать молекулярные токи.
А теперь рассмотрим пример нахождения вектора магнитной индукции во-
круг прямолинейного проводника с током с помощью закона полного тока
∫Bldl = ∫Bdl = B∫dl = B2πr .
L L L
B2πr = μ0I .
B = μ0I . 2πr
Циркуляция вектора B не равна нулю, следовательно,
магнитное поле будет вихревым.
Задача. Коаксиальный кабель представляет собой длинную металлическую тонкостенную трубку радиуса 20 мм, вдоль оси которой проходит тонкий провод.
Силы токов в трубке и проводе одинаковы и равны по 10 А каждый, но направле-
ния токов противоположны. Определите магнитную индукцию в точках, распо-
ложенных на расстояниях от оси кабеля 10 мм и 25 мм.
Дано: |
СИ |
R = 20 мм |
0,02 м |
I1 = I2 =10 А |
|
r1 =10 мм |
0,01 м |
r2 = 25 мм |
0,025 м |
|
|
B1 = ? B2 = ? |
|
|
|
Решение
Для определения вектора индукции магнитного поля воспользуемся теоремой о циркуляции этого век-
тора. Чтобы найти поле в первой точке, которая лежит на расстоянии r1 < R от оси цилиндрического провод-
ника, проведем контур в форме окружности радиуса r1 .
Этот контур охватывает проводник с
током I1 . Теорема о циркуляции поля вектора B1 имеет вид
∫B1dl = B1 2pr1 = m0I1 .
2πr1
Выразим отсюда величину индукции магнитного поля
B = μ0I1 . 1 2pr1
Подставим числовые значения в полученное равенство
B = |
4 ×3,14 ×10−7 |
Гн/м×10 А |
= 2 |
×10−4 Тл = 200 |
мкТл. |
|
|
|
|
||||
1 |
2 |
×3,14 ×0,01м |
|
|
|
|
|
|
|
|
Вектор магнитной индукции B1 в указанной точке направлен перпендикулярно плоскости чертежа от нас.
Теперь определим индукцию магнитного поля в точке, находящейся на рас-
стоянии r2 > R от оси кабеля. Мысленно проведем контур в виде окружности ра-
диуса r2 и запишем закон полного тока для этого контура
∫B2dl = B2 2pr2 = m0 (I1 - I2 ) .
2πr2
Вэтом выражении токи взяты с разными знаками, так как они направлены в про-
тивоположные стороны. Выразим из этой формулы величину индукции магнит-
ного поля
B = μ0 (I1 −I2 ) . 2 2pr2
Подставив числовые значения получаем
B = |
4 ×3,14 ×10−7 |
Гн/м×(10 А -10 А) |
= 0 |
, |
|
|
|
|
|||
2 |
2 |
×3,14 ×0,025 м |
|
|
|
|
|
|
т.е. магнитное поле вне коаксиального кабеля равно нулю.
§42
Магнитное поле соленоида и тороида
Рассчитаем по теореме о циркуляции магнитное поле внутри соленоида.
Рассмотрим соленоид длиной l имеющий N
витков. Для нахождения магнитного поля выберем замкнутый прямоугольный контур
ABCDA, как показано на рисунке.
∫ Bldl = m0NI .
ABCDA
На участках AB и CD Bl = 0 , так как B перпендикулярен AB и CD. На участке вне соленоида B ≈ 0 .
∫ Bldl = |
∫ Bldl = Bl = μ0Nl . |
(42.1) |
ABCDA |
DA |
|
Из выражения (42.1) следует, что магнитная индукция поля внутри соленоида равна
B = μ0 |
NI |
. |
(42.2) |
|
|||
|
l |
|
Из формулы (42.2) вытекает, что поле внутри соленоида однородное.
Теперь определим магнитное поле тороида –
кольцевой катушки, витки которой намотаны на сердечник,
имеющий форму тора. По теореме о циркуляции
B2πr = μ0NI .
B = |
μ0NI |
– магнитная индукция внутри тора. |
2πr |
Магнитное поле вне тора равно нулю.
Задача 1. По длинному соленоиду, имеющему 10 витков на 1 см длины, те-
чет ток 1 А. Найдите индукцию магнитного поля внутри соленоида.
Дано: |
СИ |
Решение |
n =10 витков/см |
1000 витков/м |
Индукция магнитного поля внутри со- |
I =1 А |
|
леноида определяется выражением |
|
|
B = μ0 NI l , |
B = ? |
|
|
|
|
|
где N – число витков соленоида, l – его дли-
на. Плотность намотки однослойного соленоида определяется выражением
n = Nl .
Сучетом этого выражения формула для B внутри соленоида имеет вид
B = μ0nI .
В полученную формулу подставим числовые значения
B = 4 ×3,14 ×10−7 Гн/м×1000 м−1 ×1 А = 1,256 ×10−3 Тл = 1256 мкТл.
Задача 2. Обмотка длинного соленоида сделана из провода диаметром 0,5
мм. Витки обмотки плотно прилегают друг к другу. Найдите индукцию магнит-
ного поля внутри соленоида при силе тока 2 A.
Дано: |
СИ |
Решение |
d = 0,5 мм |
5×10–4 м |
Индукция магнитного поля |
I = 2 А |
|
внутри соленоида определяется |
|
|
выражением B = μ0 NI l , |
B = ? |
|
|
|
|
|
где N – число витков соленоида, l – его длина. Как видно из рисунка, при плот-
ной намотке витков длину соленоида определим по формуле l = Nd .
С учетом этого выражения формула для индукции магнитного поля внутри соле-
ноида имеет вид
B = μ0NI = μ0I .
Nd d
Подставив числовые значения получим
B = 4 ×3,14 ×10× −7−Гн4 /м×2 А » 2,5 ×10−2 Тл = 25 мТл. 5 10 м
§ 43
Поток вектора магнитной индукции. Теорема Гаусса для магнитного поля

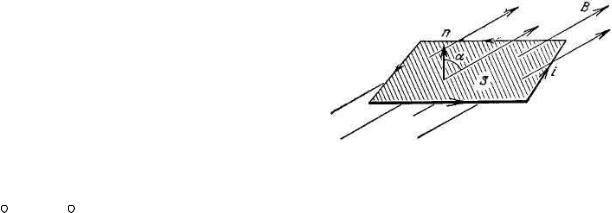

Потоком вектора магнитной индукции (магнитным потоком) через пло-
щадку dS называется скалярная физическая величина, равная
dΦB = BdS = BndS , |
(43.1) |
где Bn = Bcos α – проекция вектора B на направление нормали к площадке dS ,
R |
|
|
dS = dSn . Поток вектора B через произвольную поверхность S равен |
|
|
ΦB = ∫BdS = ∫BndS . |
(43.2) |
|
S |
S |
|
Для однородного поля и плоской поверхности Bn = Bcos α = const и
ΦB = BScos α .
[ΦB ] = 1 Вб.
Теорема Гаусса для поля B: поток вектора
магнитной индукции через любую замкнутую поверхность равен нулю.
R |
|
∫ BdS = ∫ BndS = 0 . |
(43.3) |
SS
Эта теорема отражает факт отсутствия магнитных зарядов, вследствие чего лини магнитной индукции не имеют ни начала, ни конца и являются замкнутыми. В
качестве примера рассмотрим поток вектора B через соленоид.
B = μ0μN Il .
Магнитный поток через один виток
Φ1 = BS .
Потокосцепление:
Ψ = Φ N = NBS = μμ |
|
N2I |
S . |
(43.4) |
|
|
|||
1 |
0 l |
|
Задача 1. В однородном магнитном поле с индукцией 0,02 Тл размещена квадратная рамка, плоскость которой составляет с направлением поля угол 30°.
Сторона рамки 5 см. Определите магнитный поток, пронизывающий рамку.
